申请日2014.10.24
公开(公告)日2015.03.25
IPC分类号C02F103/28; C02F9/14
摘要
造纸废水的多级沉降处理系统，包括废水池、一个以上生物沉降池、一个以上圆盘式过滤器、絮凝降解池，所述废水池通过废水管道与一个生物沉降池连接，生物沉降池排出水管连接到圆盘式过滤器，圆盘式过滤器的排出水管连接到絮凝沉降池，絮凝沉降池的排出水管连接到回用水池。本发明中，废水经过一次以上生物沉降或纤维过滤，最后经过一道絮凝沉降后，达到回用水标准，可以输送到车间的作为回用水使用。
权利要求书
1.造纸废水的多级沉降处理系统，包括废水池、一个以上生物沉降池、一个以上圆盘式过滤器、絮凝降解池，其特征是所述废水池通过废水管道与一个生物沉降池连接，生物沉降池排出水管连接到圆盘式过滤器，圆盘式过滤器的排出水管连接到絮凝沉降池，絮凝沉降池的排出水管连接到回用水池。
2.根据权利要求1所述的造纸废水的多级沉降处理系统，其特征是所述生物沉降池有两个，分别为第一生物沉降池和第二生物沉降池，圆盘式过滤器有两个，分别为第一圆盘式过滤器和第二圆盘式过滤器，所述第一生物沉降池连接来自废水池的废水，第一生物沉降池净化处理后的水输送到第一圆盘式过滤器，第一圆盘式过滤器的排出水输送到第二生物沉降池，经过第二生物沉降池的净化处理后的水输送到第二圆盘式过滤器，第二圆盘式过滤器的排出水输送到絮凝沉降池，经过絮凝沉降池净化处理后的水输送到回用水池。
3.根据权利要求1所述的造纸废水的多级沉降处理系统，其特征是所述生物沉降池和圆盘式过滤器均有三个以上，且生物沉降池和圆盘式过滤器的数量一致，生物沉降池的出水端通过管道输送给邻近的圆盘式过滤器，一个生物沉降池和连接在该生物沉降池出水端的圆盘式过滤器组成一个过滤单元，三个以上的生物沉降池和圆盘式过滤器分别组成三个以上的过滤单元，三个以上的过滤单元依次顺序串联连接，废水依次经过每个过滤单元，经过所有过滤单元的废水排放到絮凝沉降池中。
4.根据权利要求2或3所述的造纸废水的多级沉降处理系统，其特征是所述生物沉降池包括曝光反应池和厌氧反应池，曝光反应池内的细菌为兼氧菌，来自废水池的废水经过废水管道连接到曝光反应池，废水从曝光反应池中排出后直接输送到厌氧反应池。
5.根据权利要求4所述的造纸废水的多级沉降处理系统，其特征是所述曝光反应池的底部设有污泥沉淀池。
说明书
造纸废水的多级沉降处理系统
技术领域
本发明涉及造纸废水的多级沉降处理系统，属于废水处理领域。
背景技术
水是生命之源，世界性的水匮乏问题越来越严重，节约用水一直被提倡，作为用水大户的工业生产行业，更应该做好工业用水的减排，提高水的循环利用率，避免工业用水的浪费。
同时，环境污染问题也日趋严重，提高环保意识，减少污染物，尤其是工业生产的污水或废水的排放，是造成环境污染的重要原因之一，如何处理工业污水或废水的排放成为减少环境污染的一个重要措施。
造纸行业是一个污染水源排放严重的行业，造纸过程需要使用大量的水，传统的造纸厂排放大量污染水源，对水质和土壤都会产生污染，还有产生大量的难闻的气味。造纸厂排放的废水中含有造纸过程中残留在废水中的造纸纤维，造成造纸纤维的流失和浪费;造纸厂的废水中还含有造纸添加剂，大部分的造纸添加剂是不可挥发的，会残留在土壤或污水中，排放在环境中会造成长时间无法消除的污染。
制浆造纸工业的整个生产过程需要大量的水，这些水在生产过程中汇集了大量的工业有害物质，既无法直接利用，直接排放又会污染环境，因此，对制浆造纸过程各阶段产生的废水进行回收再利用，有着显著的经济和社会价值，决定着造纸企业的生存和发展。
在造纸行业中，通常使用化学沉淀、气浮处理以及生物氧化等等处方法对污水或废水处理。
目前造纸环保一级处理传统工艺为初沉淀或物化絮凝沉淀，絮凝工艺去除效率高，尤其是可以去除大量高分子难降解的邮寄污染物，这为下一步进行生化处理奠定了基础，然而，这样的处理仅适用于负荷较低的废水。欧洲国家在物化处理上最为先进，基本已淘汰平流沉淀池，采用奶冲澄清池、悬浮澄清池等先进沉淀技术。
近年来生物膜超过滤技术、反渗透、电透析、离子交换处理手段不断出现。在造纸行业中，一方面由于处理成本太高，另一方面由于造纸废水的成分复杂，处理难度大，因此，至今尚没有工业化的成熟处理技术可用。
发明人经过检索发现专利号为2009100012690，专利名称为造纸废水的处理方法的发明专利公开了通过过滤、沉砂、絮凝沉淀，以及分离回用步骤的造纸废水处理方法，其发明点在于在絮凝剂添加至待处理中水中进行絮凝沉淀前，对占总用量70—90%重量的絮凝剂进行脱盐处理，达到目的是以较低的成本处理高盐分含量的造纸废水，而且能达到令人满意的结果。本发明的针对点小，在工业应用上，存在应用领域狭小，不能适用于较宽范围的造纸废水的处理。本发明没有涉及到充分利用絮凝沉降的絮凝沉淀物的分离角度来提高絮凝沉降的效果。
发明人还检索到一篇专利号为2009100012703，专利名称为造纸废水的处理方法的发明专利，该专利公开了利用过滤、絮凝沉淀、QA2O处理，以及深度处理，该专利的发明点在于使用QA2O处理处理工艺代替常规的生化处理方法，达到节约成本，处理效果好，工艺简单的有益效果。但是这样的工艺需要使用大量的化学药剂，残留在处理后的废水中，没有考虑到可以通过串联多个絮凝沉降的方法来实现废水的高效、简单处理。
发明内容
为了解决上述存在的问题，本发明公开了一种造纸废水的多级沉降处理系统，本多级沉降处理系统能够多次将废水中的造纸纤维回收，提高造纸纤维的回收率，减少造纸纤维的浪费，同时废水经过多次生物降解，提高废水的清洁程度，最后絮凝处理，去除废水中的有害药剂，最终达到回用水的标准，能够将处理后的水作用回用水，再次进入车间用来制浆和造纸。

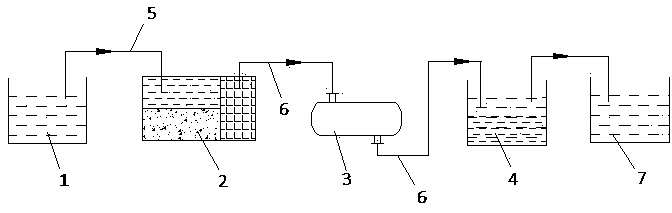

造纸废水的多级沉降处理系统，包括废水池、一个以上生物沉降池、一个以上圆盘式过滤器、絮凝降解池，其特征是所述废水池通过废水管道与一个生物沉降池连接，生物沉降池排出水管连接到圆盘式过滤器，圆盘式过滤器的排出水管连接到絮凝沉降池，絮凝沉降池的排出水管连接到回用水池。
所述生物沉降池有两个，分别为第一生物沉降池和第二生物沉降池，圆盘式过滤器有两个，分别为第一圆盘式过滤器和第二圆盘式过滤器，所述第一生物沉降池连接来自废水池的废水，第一生物沉降池净化处理后的水输送到第一圆盘式过滤器，第一圆盘式过滤器的排出水输送到第二生物沉降池，经过第二生物沉降池的净化处理后的水输送到第二圆盘式过滤器，第二圆盘式过滤器的排出水输送到絮凝沉降池，经过絮凝沉降池净化处理后的水输送到回用水池。
所述生物沉降池和圆盘式过滤器均有三个以上，且生物沉降池和圆盘式过滤器的数量一致，生物沉降池的出水端通过管道输送给邻近的圆盘式过滤器，一个生物沉降池和连接在该生物沉降池出水端的圆盘式过滤器组成一个过滤单元，三个以上的生物沉降池和圆盘式过滤器分别组成三个以上的过滤单元，三个以上的过滤单元依次顺序串联连接，废水依次经过每个过滤单元，经过所有过滤单元的废水排放到絮凝沉降池中。
所述生物沉降池包括曝光反应池和厌氧反应池，曝光反应池内的细菌为兼氧菌，来自废水池的废水经过废水管道连接到曝光反应池，废水从曝光反应池中排出后直接输送到厌氧反应池。
所述曝光反应池的底部设有污泥沉淀池。
本发明，由于生物沉降池和圆盘式过滤器的多级组合，在设备投入，以及设备的运行技术要求比较单一，在造纸厂的实际运行中，有很大的优势，减少废水处理设备的种类，避免不同设备的检修，需要不同的检修工艺，对于造纸厂需要储备不同肌肤范围的技术人员，需要耗费大量的人员雇佣资金，不同的设备的检修周期和检修时间不同，就会延长在一个完整的处理系统中的其他设备的闲置，不利于充分利用设备。
