申请日2014.10.23
公开(公告)日2016.04.27
IPC分类号C02F9/14
摘要
采用OPC监控的城市污水处理系统，包括一级污水处理设备和二级污水处理设备，还包括与一级污水处理设备和二级污水处理设备连接的传感器组，与传感器组连接的OPC服务器以及与OPC服务器连接的OPC客户端。本发明所述采用OPC监控的城市污水处理系统，降低了系统造价，保证了通信网络良好的兼容性和稳定性，实现了不同厂商设备的无缝集成;同时保证了通信的快速性，并为生产工艺的进一步改进提供了方便，降低了生产和维护成本，更减轻了生产及维护工人的劳动强度，具有很好的经济效益和社会效益。
权利要求书
1.采用OPC监控的城市污水处理系统，包括一级污水处理设备和二级污水处理设备，其特征在于，还包括与一级污水处理设备和二级污水处理设备连接的传感器组，与传感器组连接的OPC服务器以及与OPC服务器连接的OPC客户端。
2.一种如权利要求1所述采用OPC监控的城市污水处理系统，其特征在于，所述一级污水处理设备包括依次连接的沉砂池、配水井、CASS反应池和接触池。
3.一种如权利要求2所述采用OPC监控的城市污水处理系统，其特征在于，所述二级污水处理设备包括与沉砂池连接的砂水分离器，与CASS反应池连接的存储池，以及与存储池连接的污泥脱水间。
4.一种如权利要求2所述采用OPC监控的城市污水处理系统，其特征在于，所述沉砂池包括粗格栅沉砂池和与之相连的细格栅沉砂池。
5.一种如权利要求2所述采用OPC监控的城市污水处理系统，其特征在于，还包括与接触池连接的加氯加药间。
6.一种如权利要求3所述采用OPC监控的城市污水处理系统，其特征在于，还包括与污泥脱水间连接的冲洗水池。
说明书
采用OPC监控的城市污水处理系统
技术领域
本发明属于环保工程领域，涉及一种采用OPC监控的城市污水处理系统。
背景技术
随着过程控制和工业自动化的发展，自动化系统厂商希望能够集成不同厂家的不同软硬件设备，实现各家设备之间的互操作;而现实中不同供应商的软硬件存在着不同的标准和协议，供应商对这种标准和协议专权享有，难以实现系统的无缝集成。在这种情况下，OPC(OLEforProcessControl,用于过程控制的OLE)作为一种工业标准应运而生，它为工业环境中的信息交互提供了统一的标准软件接口，改变了客户相对被动的局面。
采用OPC技术关键在于它提供了一种高效的通信机制，其所关心的是现场数据的存取方式而不是实际的数据类型，它给工控软件提供了一种一致的存取现场设备数据的方法。采用OPC软件系统结构为客户端(client)/服务器(8erver)模式。由于采用OPC技术的采用，使得以更简单的系统结构、更长的寿命、更低廉的价格解决工业控制系统成为可能;同时，现场设备与系统的连接也更加简单、灵活、方便。
目前，城市污水处理系统的监控设备基本上采用分散独立的传统继保装置，对于现场设备数据的采集，大都是由厂家自己编写的专用驱动程序。虽然这些驱动程序可以针对其专门的硬件进行最优化读取，但如果需要集成不同厂家的硬件时，就会产生不同软硬件之间的数据冲突;而且在污水处理过程中会用到大量结构复杂的设备，维护量大，也不利于整个系统的监控、调度和集中管理。
发明内容
为解决现有技术设备复杂，维护量大，整个系统难以有效的进行监控、调度和集中管理的技术缺陷，本发明提供一种采用OPC监控的城市污水处理系统。
采用OPC监控的城市污水处理系统，包括一级污水处理设备和二级污水处理设备，还包括与一级污水处理设备和二级污水处理设备连接的传感器组，与传感器组连接的OPC服务器以及与OPC服务器连接的OPC客户端。

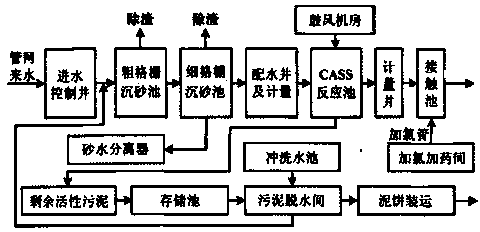

具体的，所述一级污水处理设备包括依次连接的沉砂池、配水井、CASS反应池和接触池。
进一步的，所述二级污水处理设备包括与沉砂池连接的砂水分离器，与CASS反应池连接的存储池，以及与存储池连接的污泥脱水间。
进一步的，所述沉砂池包括粗格栅沉砂池和与之相连的细格栅沉砂池。
进一步的，还包括与接触池连接的加氯加药间。
优选的，还包括与污泥脱水间连接的冲洗水池。
本发明所述采用OPC监控的城市污水处理系统，降低了系统造价，保证了通信网络良好的兼容性和稳定性，实现了不同厂商设备的无缝集成;同时保证了通信的快速性，并为生产工艺的进一步改进提供了方便，降低了生产和维护成本，更减轻了生产及维护工人的劳动强度，具有很好的经济效益和社会效益.
