申请日2013.07.22
公开(公告)日2014.04.02
IPC分类号C02F103/36; C02F9/14
摘要
本实用新型提供一种二甲醚生产废水处理系统，属于污水处理系统技术领域，也是属于能源与环境技术改进的领域，其特征在于：包括反应釜、精馏塔、换热器、调节池、曝气机、微生物处理塔、杀菌反应釜、日用水池、甲醇、二甲醚，所述的甲醇在反应釜里经过催化剂反应生成二甲醚和废水，所述的废水经过精馏塔精馏，让精馏过的废水的有机物COD小于二百，所述的精馏过的废水再经过换热器换热后排入调节池，使废水的温度小于42℃，所述的调节池的废水输送到微生物处理塔，同时用曝气机向该塔鼓气，使废水的有机物在微生物作用下分解，所述的经过微生物处理塔分解过废水经过杀菌反应釜后可直接进入日用水池并进入循环水系统。
权利要求书

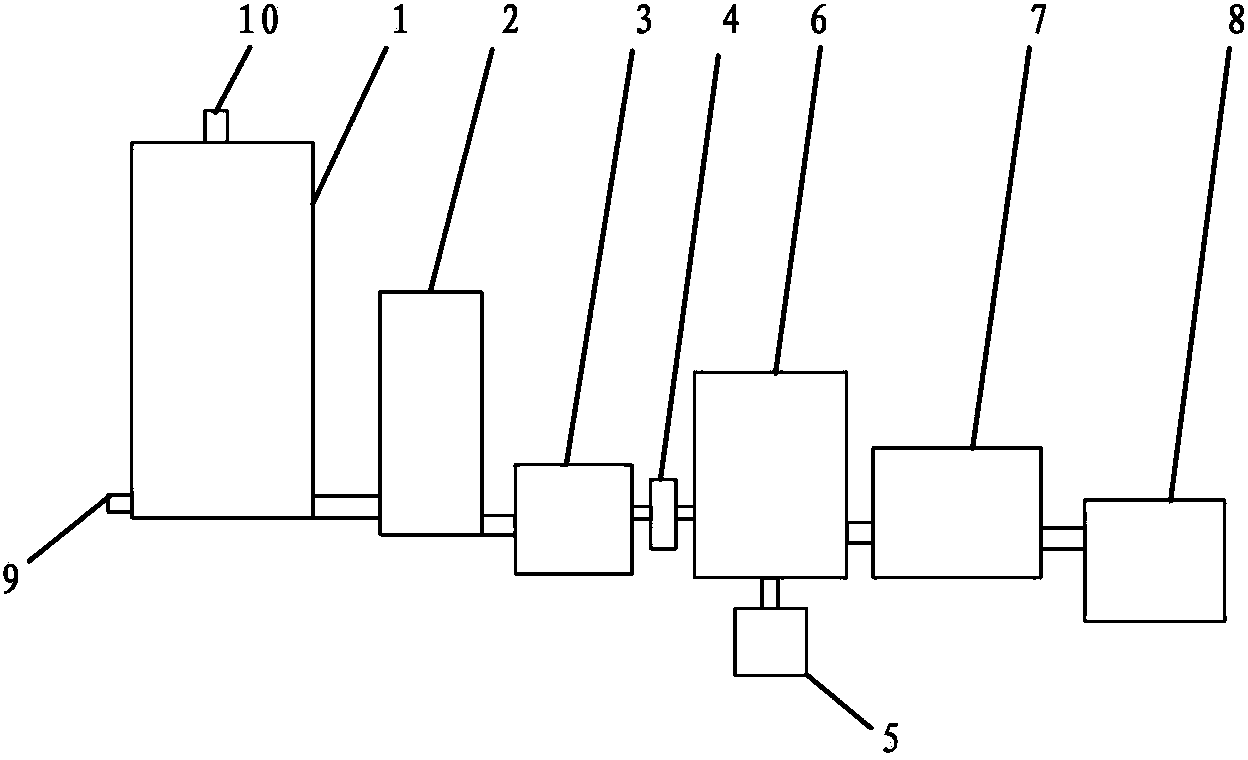

1.一种二甲醚生产 废水处理系统，其特征在于：包括反应釜、精馏塔、换热器、调节池、曝气机、微生物处理塔和杀菌反应釜、日用水池、甲醇 、二甲醚，所述的反应釜的底端通过连接管与精馏塔的一底端接口相连接，所述的精馏塔的另一底端接口通过连接管与换热器一底端接口相连接，所述的换热器的另一底端接口通过连接管与调节池一底端接口相连接，所述的调节池的另一底端接口通过连接管与微生物处理塔一底端接口相连接，所述的微生物处理塔的另一底端接口通过连接管与杀菌反应釜一底端接口相连接，所述的杀菌反应釜的另一底端接口通过连接管与日用水池一底端接口相连接，所述的曝气机位于微生物处理塔的下方，曝气机从微生物处理塔的底部对微生物处理塔内进行吹气，甲醇从反应釜的底端进入反应釜，二甲醚从反应釜的顶端析出。
说明书
一种二甲醚生产废水处理系统
技术领域
本实用新型涉及一种二甲醚生产废水处理系统，属于污水处理系统技术领域，也是属于能源与环境技术改进的领域。
背景技术
目前，二甲醚(DME)作为一种重要的化工原料，用途十分广泛，例如作为气雾剂的推进剂，制冷剂，燃料和甲基化试剂等。纯度大于99.99%的二甲醚可作为麻醉剂使用，纯度大于90%的二甲醚可作为城市煤气，液化气及汽车燃料，工业生产中二甲醚通常采用脱水制二甲醚的方法。现有甲醇脱水制二甲醚的方法，主要特点是设有甲醇回收塔，用精馏的方法将二甲醚精馏塔塔釜中的甲醇水溶液进行分离，提纯其中的甲醇，并将提纯后的甲醇再返回做原料，而其中的水分(包括来源于原料甲醇带来的水和脱水反应产生的水)则从甲醇回收塔塔釜排出系统，这样没有经过处理的污水由于含有多种有机物，对环境造成严重的污染。
实用新型内容
为了避免以上问题的发生，本实用新型提供一种二甲醚生产废水处理系统，属于污水处理系统技术领域，也是属于能源与环境技术改进的领域，其特征在于：包括反应釜、精馏塔、换热器、调节池、曝气机、微生物处理塔和杀菌反应釜、日用水池、甲醇 、二甲醚，所述的反应釜的底端通过连接管与精馏塔的一底端接口相连接，所述的精馏塔的另一底端接口通过连接管与换热器一底端接口相连接，所述的换热器的另一底端接口通过连接管与调节池一底端接口相连接，所述的调节池的另一底端接口通过连接管与微生物处理塔一底端接口相连接，所述的微生物处理塔的另一底端接口通过连接管与杀菌反应釜一底端接口相连接，所述的杀菌反应釜的另一底端接口通过连接管与日用水池一底端接口相连接，所述的曝气机位于微生物处理塔的下方，曝气机从微生物处理塔的底部对微生物处理塔内进行吹气，甲醇从反应釜的底端进入反应釜，二甲醚从反应釜的顶端析出，这样的一种二甲醚生产废水处理系统设备简单，污水处理效果佳。
