申请日2013.09.10
公开(公告)日2013.12.18
IPC分类号C02F9/14
摘要
本发明公开了一种村镇生活污水组合处理系统的构建方法，主体处理系统为自增氧多级生物接触氧化床与强化除磷垂直流人工湿地，具有能耗低、经济高效、污泥量少、维护管理方便等特点，净化出水达到《城镇污水处理厂污染物排放标准》(GB18918-2002)一级A标准，可改善村镇区域性的生态环境，实现水资源良性循环。本发明村镇生活污水组合处理系统的构建方法，其主体处理系统为自增氧多级循环生物接触氧化床与垂直流人工湿地，收集后的村镇生活污水，先经自增氧多级循环生物接触氧化床进行好氧生物处理，再进入垂直流人工湿地，在植物、微生物及基质的协同作用下进一步净化污水，其中垂直流人工湿地采用加砌块作为基质，强化除磷。
权利要求书
1.一种村镇生活污水组合处理系统的构建方法，其特征在于：
主体处理系统为自增氧多级循环生物接触氧化床与垂直流人工湿地，收集后的村镇生活 污水，先经自增氧多级循环生物接触氧化床进行好氧生物处理，再进入垂直流人工湿地，在 植物、微生物及基质的协同作用下进一步净化污水，其中垂直流人工湿地采用加砌块作为基 质，强化除磷。
2.根据权利要求1所述的村镇生活污水组合处理系统的构建方法，其特征在于所述的自增氧 多级循环接触氧化床采用PVC悬浮填料，生物接触氧化床根据污水水质情况设定3～5级， 每级床高40～50cm，两端设进出水箱，采用虹吸管进出水。
3.根据权利要求2所述的村镇生活污水组合处理系统的构建方法，其特征在于所述的每级氧 化床底部填料区均铺2～3层Φ50mm的填料，上面再铺6～8层Φ25mm的填料，填料填充率 为每层接触氧化床两端交错设置虹吸管，本层虹吸出水管即为下层虹吸进水管。
4.根据权利要求1所述的村镇生活污水组合处理系统的构建方法，其特征在于所述的垂直流 人工湿地分上、中、下三层，下层和中层铺设不同直径、不同厚度的加砌块作为基质以强化 除磷，上层为土壤基质，同时垂直流人工湿地设置穿孔布水管和穿孔集水管系统。
5.根据权利要求4所述的村镇生活污水组合处理系统的构建方法，其特征在于所述的垂直流 人工湿地下层铺设粒径为1～2cm加砌块，中层铺设粒径4～5cm加砌块，上层铺设土壤;下 层铺设厚度为10～20cm，中层铺设厚度为20～30cm，上层厚度为30～50cm。
6.根据权利要求5所述的村镇生活污水组合处理系统的构建方法，其特征在于所述的垂直流 人工湿地中选用经济作物轮种，春夏秋选择茭白、空心菜、马齿苋进行轮种，冬季则种植香 芹，种植密度20～30株/m2。
7.根据权利要求4所述的村镇生活污水组合处理系统的构建方法，其特征在于所述的垂直流 人工湿地，距离基质上表面5cm以下设置穿孔布水管，所述穿孔布水管的管径为10～30mm， 小孔孔径5～l0mm，孔距5～10cm;距离下层基质底部5cm设置穿孔集水管，管径为10～ 30mm，小孔孔径5～l0mm，孔距5～10cm，出水流入贮水池。
说明书
一种村镇生活污水组合处理系统的构建方法
技术领域
本发明涉及一种污水组合处理系统的构建方法，尤其涉及一种村镇生活污水组合处理系 统的构建方法，属于污水生物生态处理技术领域。
背景技术
自改革开放以来，城镇化进程逐步加快，与此同时，村镇水环境受到前所未有的严峻挑 战。我国不少村镇由于污水处理设施建设严重滞后，水体污染已经成为制约当地社会和经济 发展的“瓶颈”。因此村镇污水处理是村镇自身发展的需要，也是流域生态环境保护需要。
村镇污水具有污水排放量日益增加、水量水质不均匀性大、受纳水体环境容量小等特点， 村镇污水处理工艺主要分为常规处理工艺和生态处理工艺。随着污水处理技术发展迅猛，在 传统活性污泥法的基础上开发出比较多的新型工艺，各种具有除磷脱氮的新工艺如SBR、AB 法、A/O、A2/O工艺等，逐渐成为污水处理工艺的主流。生物膜法技术发展出生物转盘、普 通生物滤池、曝气生物滤池等，以及活性污泥法与生物膜法相结合的工艺。生态处理技术也 由过去单独使用土地处理、湿地处理、稳定塘等向组合工艺发展。目前村镇污水处理存在污 水收集困难、处理效率不高、建设资金缺乏、运行管理能力薄弱及污泥处理等问题，因此研 发经济高效、运行管理简单的村镇污水处理技术具有重要的现实意义。
发明内容
本发明解决了现有技术中存在的问题与不足，提供一种村镇生活污水组合处理系统的构 建方法。主体处理系统为自增氧多级生物接触氧化床与强化除磷垂直流人工湿地，具有能耗 低、经济高效、污泥量少、维护管理方便等特点，净化出水达到《城镇污水处理厂污染物排 放标准》(GB18918-2002)一级A标准，可改善村镇区域性的生态环境，实现水资源良性循 环。
本发明是通过以下技术方案实现的：
本发明村镇生活污水组合处理系统的构建方法，其主体处理系统为自增氧多级循环生物 接触氧化床与垂直流人工湿地，收集后的村镇生活污水，先经自增氧多级循环生物接触氧化 床进行好氧生物处理，再进入垂直流人工湿地，在植物、微生物及基质的协同作用下进一步 净化污水，其中垂直流人工湿地采用加砌块作为基质，强化除磷。

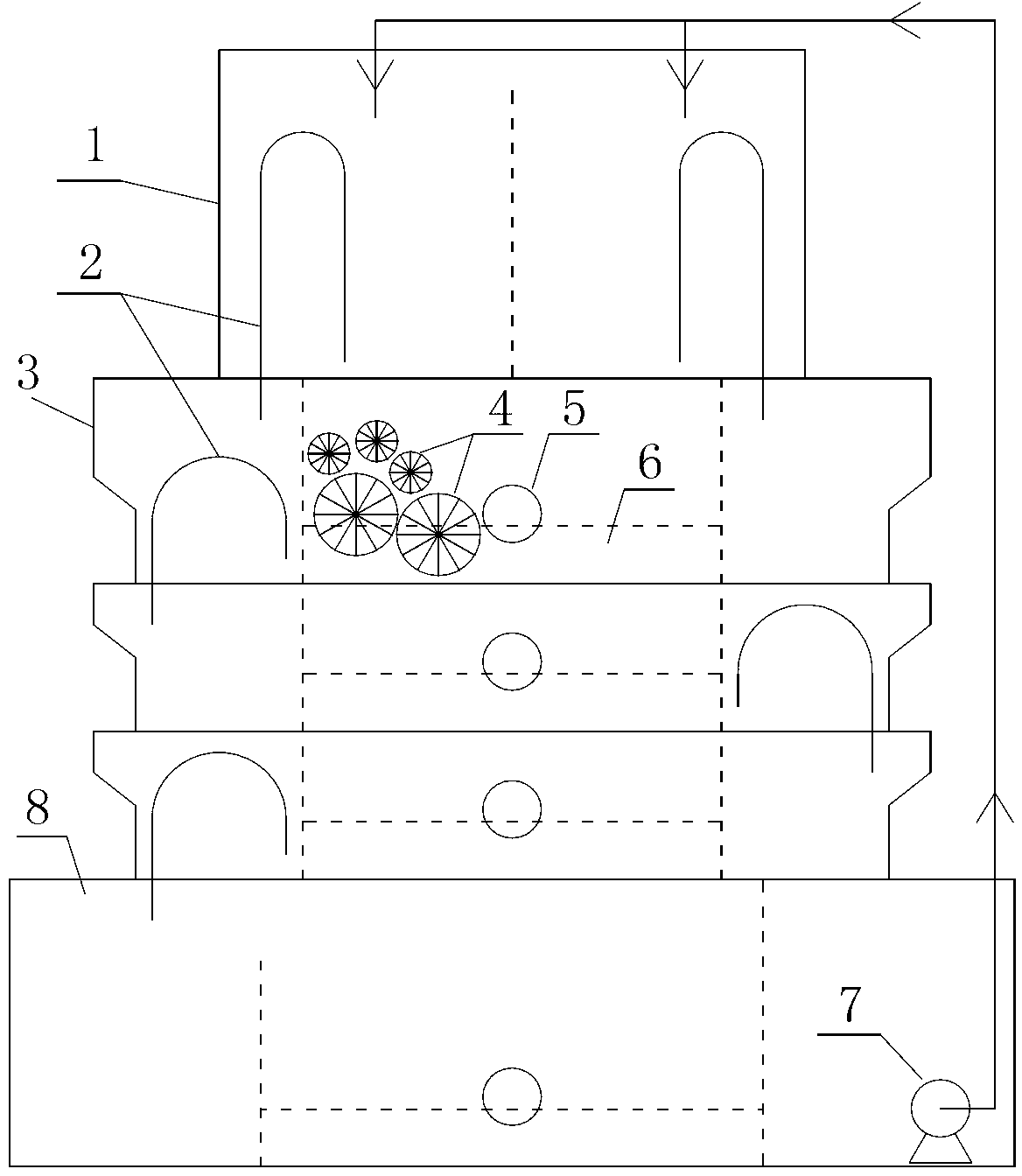

本发明的村镇生活污水组合处理系统的构建方法，其进一步的技术方案是所述的自增氧 多级循环接触氧化床采用PVC悬浮填料，生物接触氧化床根据污水水质情况设定3～5级， 每级床高40～50cm，两端设进出水箱，采用虹吸管进出水;更进一步的技术方案是所述的每 级氧化床底部填料区均铺2～3层Φ50mm的填料，上面再铺6～8层Φ25mm的填料，填料填 充率为每层接触氧化床两端交错设置虹吸管，本层虹吸出水管即为下层虹吸进水管。填料经 15～20天左右可自行挂膜成功。污水先进入上层生物接触氧化床，然后逐级经虹吸进入下层， 到底底部贮水箱后，再由循环水泵提升至上层床，完成一个循环周期，循环处理的次数根据 处理的污水水质情况而定。每层床内填料经历污水排空和充水的过程，可自动实现大气复氧， 污水中溶解氧浓度逐级增加，有利于污染物好氧生物降解。如场地许可，增加生物接触氧化 床级数，则可相应减少循环次数，反之亦然。
本发明的村镇生活污水组合处理系统的构建方法，其进一步的技术方案还可以是所述的 垂直流人工湿地分上、中、下三层，下层和中层铺设不同直径、不同厚度的加砌块作为基质 以强化除磷，上层为土壤基质，同时垂直流人工湿地设置穿孔布水管和穿孔集水管系统;更 进一步的技术方案是所述的垂直流人工湿地下层铺设粒径为1～2cm加砌块，中层铺设粒径 4～5cm加砌块，上层铺设土壤;下层铺设厚度为10～20cm，中层铺设厚度为20～30cm，上 层厚度为30～50cm。
本发明的村镇生活污水组合处理系统的构建方法，其更进一步的技术方案还可以是所述 的垂直流人工湿地中选用经济作物轮种，春夏秋选择茭白、空心菜、马齿苋进行轮种，冬季 则种植香芹，种植密度20～30株/m2。
本发明的村镇生活污水组合处理系统的构建方法，其更进一步的技术方案还可以是所述 的垂直流人工湿地，距离基质上表面5cm以下设置穿孔布水管，所述穿孔布水管的管径为10～ 30mm，小孔孔径5～l0mm，孔距5～10cm;距离下层基质底部5cm设置穿孔集水管，管径 为10～30mm，小孔孔径5～l0mm，孔距5～10cm，出水流入贮水池。
本发明的有益效果是：
1、生物接触氧化床实现自动增氧，不需要机械曝气，节省动力费用。
2、生物接触氧化床利用生物膜工艺净化污水，填料不堵塞，污泥量少。
3、生物接触氧化床采用虹吸进出水，没有复杂的机械设备，可实现自控，无需专人管理。
4、垂直流人工湿地进水溶解氧浓度高，生物净化效果好。采用加砌块作为基质，可实现 污水强化除磷。
5、人工湿地种植经济作物，在净化污水的同时产生经济效益。
