申请日2013.05.10
公开(公告)日2013.11.06
IPC分类号C02F9/14
摘要
本实用新型公开一种集装箱式填料曝气污水处理一体化设备，包括预处理集装箱和填料曝气集装箱，预处理集装箱有调节池和兼氧池，所述调节池将污水通过污水提升泵送到兼氧池，填料曝气集装箱内设置接触氧化池、斜管沉淀池和清水消毒池，兼氧池处理后的水自然依次进入接触氧化池和斜管沉淀池，接触氧化池池内设置填料并结合曝气装置进行水质处理，清水消毒池的出水管道输送至用水点，如冲洗厕所、洗车、拖地等回用。本实用新型制理水污染是从源头抓起，集装箱式处理设备可以分散安装，智能化控制形成区域制污网络。
权利要求书
1.一种集装箱式填料曝气污水处理一体化设备，其特征在于：包括预处理集装箱和填料曝气集装箱，其中：
预处理集装箱，包括第一集装箱及安装在其内的调节池和兼氧池，所述调节池将污水通过污水提升泵送到兼氧池;
填料曝气集装箱，包括第二集装箱及其内的接触氧化池、斜管沉淀池和清水消毒池，兼氧池处理后的水自然依次进入接触氧化池和斜管沉淀池，接触氧化池池内设置填料并结合曝气装置进行水质处理，清水消毒池的入口与斜管沉淀池相连，清水消毒池的出水管道输送至用水点。
2.根据权利要求1所述的集装箱式填料曝气污水处理一体化设备，其特征在于：所述调节池的入水口与格栅池相连，格栅池集合污水后并由其内的污水提升泵输送至调节池，在调节池内安装有细格栅进行水量、水质、水温的调节。
3.根据权利要求1或2所述的集装箱式填料曝气污水处理一体化设备，其特征在于：所述兼氧池内装有弹性填料。
4.根据权利要求1所述的集装箱式填料曝气污水处理一体化设备，其特征在于：所述接触氧化池设有污泥回流泵而回流至兼氧池，接触氧化池底部装有微孔曝气器并与回旋式鼓风机相连;在斜管沉淀池的入水口及出水口处设有出水堰槽，斜管沉淀池底安装污泥提升泵并连接到该集装内的污泥浓缩池内，污泥浓缩池的澄清液回流至调节池内。
5.根据权利要求1或4所述的集装箱式填料曝气污水处理一体化设备，其特征在于：所述清水消毒池与加氯桶相连以加入次氯酸钠溶液进行消毒。
说明书
集装箱式填料曝气污水处理一体化设备
技术领域
本实用新型公开一种集装箱式填料曝气污水处理一体化设备，按国际专利分类表(IPC)划分属于污水处理技术领域，尤其是涉及农村、乡镇等污染源头的生活污水处理回用装置。
背景技术
环境污染是指人类直接或间接地向环境排放超过其自净能力的物质或能量，从而使环境的质量降低，对人类的生存与发展、生态系统造成不利影响的现象，具体包括：水污染、大气污染、噪声污染、放射性污染等。其中水污染是水体因某种物质的介入，而导致其化学、物理、生物或者放射性污染等方面特性的改变，从而影响水的有效利用，危害人体健康或者破坏生态环境。
目前，中国行政区划体系中基层的行政村或农村、乡镇等，具有分散广泛的特征，其生活污水往往直接排放而形成污染源头。因此，制理水污染一定得从源头抓，才能取得较好效果。现有的城市污水处理技术相对成熟，但对于分散性的农村、乡镇等污水处理相对欠缺，因此，本发明经过长期研究并结合农村、乡镇等污水处理的特性，创作一新型的集装箱一体装置进行污染制理并回用，故才有本实用新型提出。
发明内容
针对现有技术的不足，本实用新型提供了一种集装箱式填料曝气污水处理一体化设备，采用集装箱式的结构，可分散安装在各水处理网点，还可通过智能化将各网点设备联网，形成区域制污网络。
为达到上述目的，本实用新型是通过以下技术方案实现的：

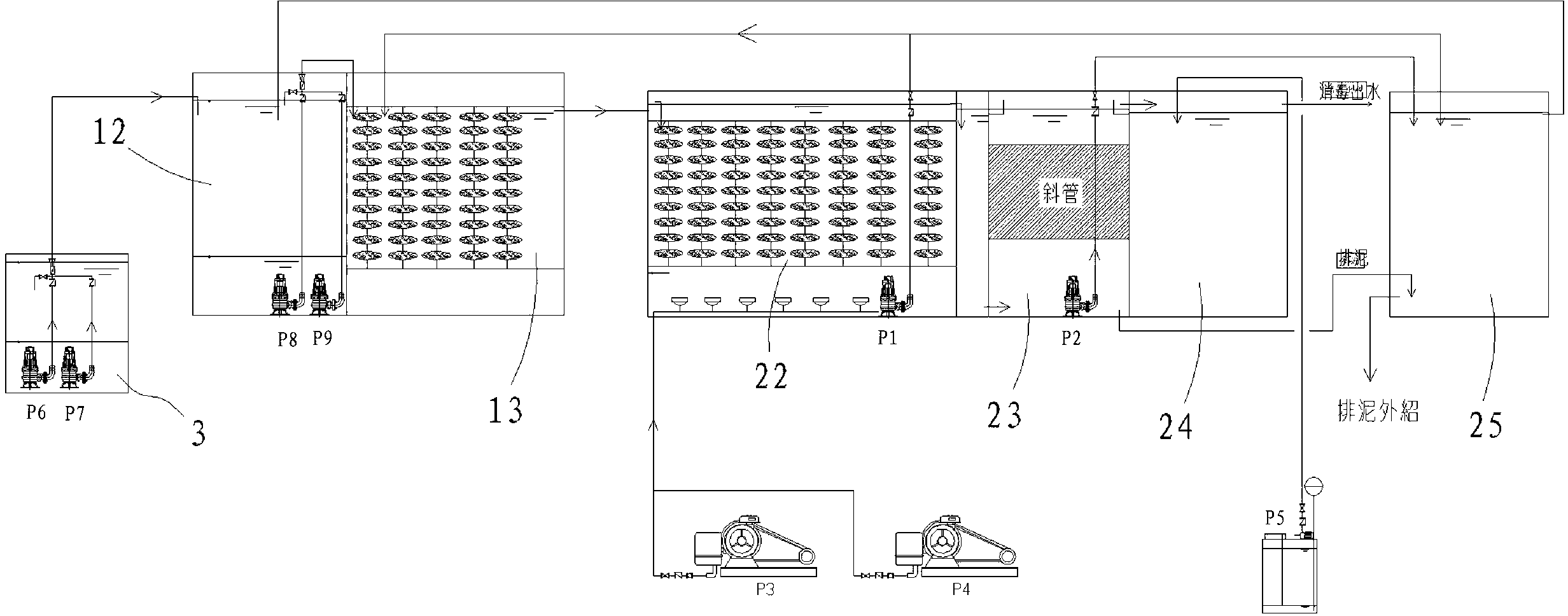

一种集装箱式填料曝气污水处理一体化设备，包括预处理集装箱和填料曝气集装箱，其中：
预处理集装箱，包括第一集装箱及安装在其内的调节池和兼氧池，所述调节池将污水通过污水提升泵送到兼氧池;
填料曝气集装箱，包括第二集装箱及其内的接触氧化池、斜管沉淀池和清水消毒池，兼氧池处理后的水自然依次进入接触氧化池和斜管沉淀池，接触氧化池池内设置填料并结合曝气装置进行水质处理，清水消毒池的入口与斜管沉淀池相连，清水消毒池的出水管道输送至用水点，如冲洗厕所、洗车、拖地等回用。
进一步，所述调节池的入水口与格栅池相连，格栅池集合污水后并由其内的污水提升泵输送至调节池，在调节池内安装有细格栅进行水量、水质、水温的调节。
进一步，所述兼氧池内装有弹性填料去除污水中部分污染物质而降低COD、BOD。
进一步，所述接触氧化池设有污泥回流泵而回流至兼氧池，接触氧化池底部装有微孔曝气器并与回旋式鼓风机相连;在斜管沉淀池的入水口及出水口处设有出水堰槽，斜管沉淀池底安装污泥提升泵并连接到该集装内的污泥浓缩池内，污泥浓缩池的澄清液回流至调节池内。
进一步，所述清水消毒池与加氯桶相连以加入次氯酸钠溶液进行消毒。
本实用新型污水处理系统各水池和所有设备都安装在集装箱里，便于运输。在预处理集装箱有调节池和兼氧池进行污水预处理，兼氧池处理后的水自然进入填料曝气作深度处理，处理后的水消毒后输送到通过出水管道输送至用水点，如冲洗厕所、洗车、拖地等回用。本实用新型是制理水污染是从源头抓起，集装箱式处理设备可以分散安装，智能化控制形成区域制污网络。
