申请日2013.05.24
公开(公告)日2013.12.25
IPC分类号B01D29/03
摘要
本实用新型公开了一种新型污水集水井，包括井体，其特征在于：所述井体的底部设有向下凹陷的集水槽，所述集水槽内设有水泵。本实用新型为一种新型污水集水井，结构简单，能有效的实现废水的进入和排出，在废水量较少时，不用关闭提升泵，也能实现废水的排出。
权利要求书

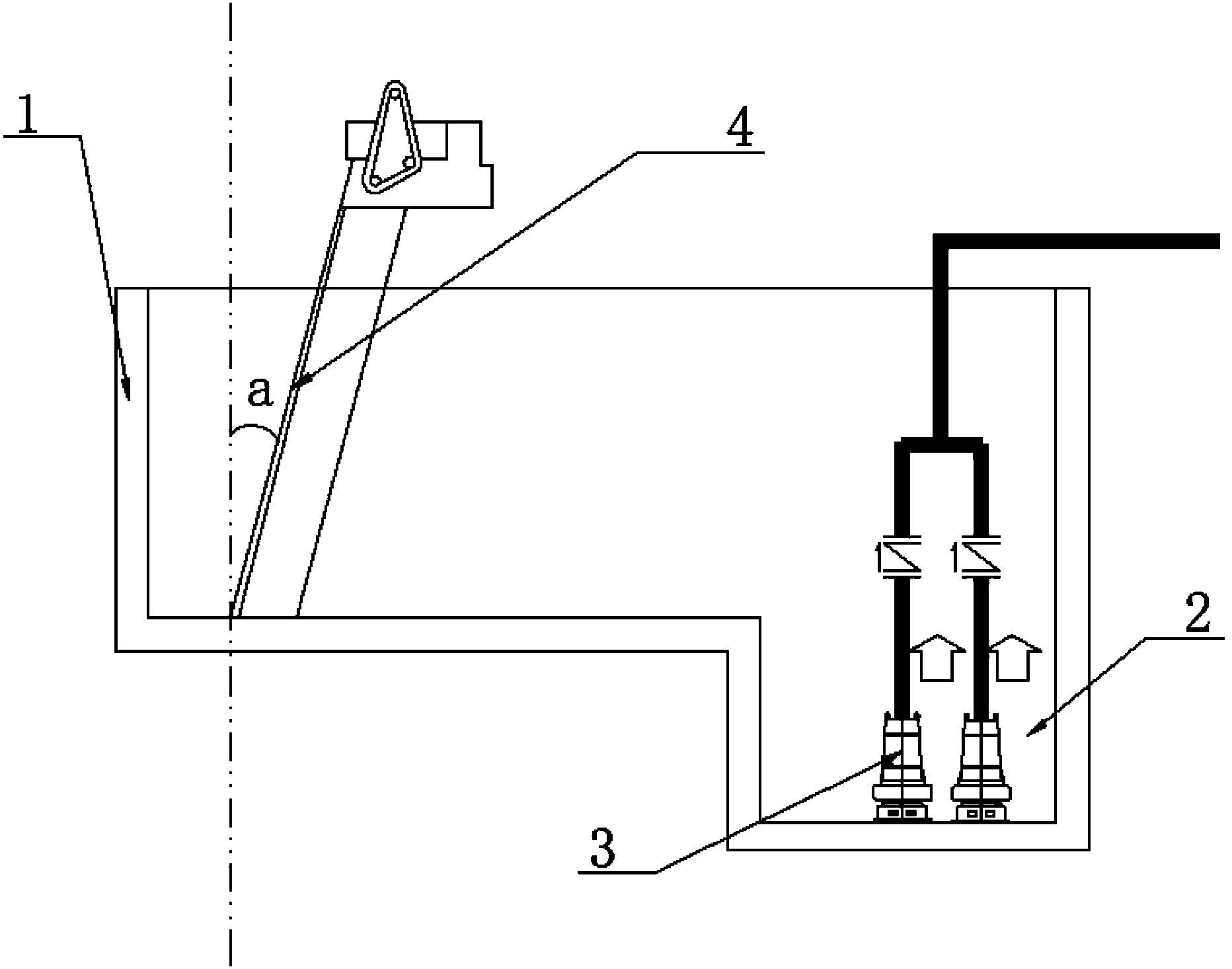

1.一种新型污水集水井，包括井体(1)，其特征在于：所述井体(1)的 底部设有向下凹陷的集水槽(2)，所述集水槽(2)内设有水泵(3)。
2.根据权利要求1所述一种新型污水集水井，其特征在于：所述水泵(3) 为集水池提升泵。
3.根据权利要求1或2所述一种新型污水集水井，其特征在于：所述井体 (1)内设有格栅(4)，所述格栅(4)靠近所述井体(1)的入水口，该格栅(4) 与竖直方向呈a的夹角，所述夹角a的大小为：0 说明书 一种新型污水集水井 技术领域 本实用新型属于污水井技术领域，具体的说，涉及一种新型污水集水井。 背景技术 集水井的作用是汇集、储存和均衡废水的水质水量。各个地区的生活或生 产废水，其排出的废水水量和水质一般来说是不均衡的，在一日之内生活或生 产废水的产生量的变化很大，这种变化对废水处理设施设备的正常操作及处理 效果是很不利的，甚至是有害的。因此废水在进入主要污水处理系统前，都要 设置一个有一定容积的废水集水井，将废水储存起来并使其均质均量，以保证 废水处理设备和设施的正常运行。 而集水井的面积往往较大，经过格栅拦截后的污水流速较慢，而且提升泵 不便开关，需长时运作，当集水井内水位过低后，提升泵不易将废水提升，而 在进行排水管道施工中，如果不能及时排水，将会影响正常施工，甚至会影响 到工程质量，集水井是重要的废水处理设施。集水井在排水施工中占有至关重 要的作用，如何采用合理的构造进行排水是工程实践中要解决的问题。 现有技术缺点：格栅拦截废水后，水流速度较慢，当水量减少时，水位下 降后水位过低会影响提升泵对废水的提升运输。 发明内容 为解决以上技术问题，本实用新型的目的在于提供一种水位较低时，仍然 能够保证提升泵对废水的提升的新型污水集水井。 本实用新型目的是这样实现的：一种新型污水 集水井，包括井体，其关键 在于：所述井体的底部设有向下凹陷的集水槽，所述集水槽内设有水泵。采用 上述结构，当水量减少是，所述集水槽能够将集水井内的废水集中在集水槽内， 使集水槽内的水位上升，便于水泵对废水的运输。 上述水泵为集水池提升泵。采用上述结构，集水池提升泵能有效的将废水 运输到下一个程序中，并且不会堵塞。 上述井体内设有格栅，所述格栅靠近所述井体的入水口设置，该格栅与竖 直方向呈a的夹角，所述夹角a的大小为：0 有益效果： 本发明为一种新型污水集水井，结构简单，能有效的实现废水的进入和排 出，在废水量较少时，不用关闭提升泵，也能实现废水的排出。
