申请日2013.05.24
公开(公告)日2013.12.25
IPC分类号C02F1/32; C02F3/12
摘要
本实用新型公开了一种带螺旋状污水紫外消毒装置的双重曝气MBR膜池，其特征在于：包括集水池，该集水池通过隔板分为MBR膜池和生化曝气池两个池子，所述隔板上设有阀门，所述生化曝气池和MBR膜池的池底均连通有曝气装置，所述MBR膜池的出水管上依次设有吸水泵和紫外消毒装置。本实用新型为一种带螺旋状污水紫外消毒装置的双重曝气MBR膜池，结构简单，增加了污水中的溶氧量，满足了MBR膜生物反应器对氧的消耗;且加上彻底的紫外消毒，使处理后的污水品质得到提高，还提高了其对污水处理的效率和速率。
权利要求书

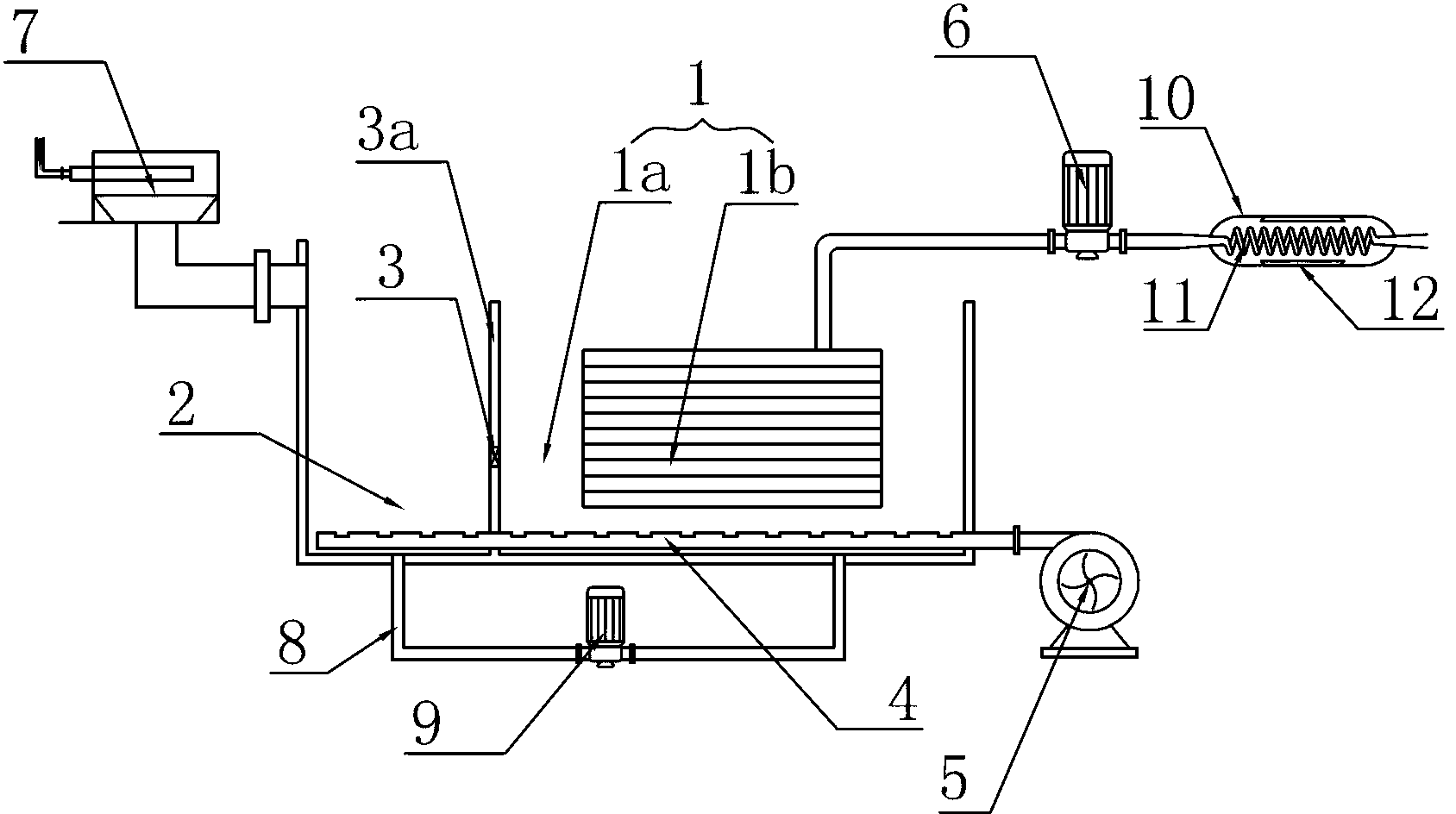

1.一种带螺旋状污水紫外消毒装置的双重曝气MBR膜池，其特征在于：包括集水池，该集水池通过隔板(3)分为MBR膜池(1)和生化曝气池(2)两个池子，所述隔板(3)上设有阀门(3a)，所述生化曝气池(2)和MBR膜池(1)的池底均连通有曝气装置，所述MBR膜池(1)的出水管上依次设有吸水泵(6)和紫外消毒装置，所述紫外消毒装置包括防护管(10)和污水透明管(11)，所述防护管(10)套设在所述污水透明管(11)上，在该防护管(10)内壁与所述污水透明管(11)外壁之间至少一只紫外灯(12)，位于所述防护管(10)内的所述污水透明管(11)呈螺旋管状。
2.根据权利要求1所述带螺旋状污水紫外消毒装置的双重曝气MBR膜池，其特征在于：所述防护管(10)两端封闭，所述污水透明管(11)两端分别穿出所述防护管(10)两封闭端。
3.根据权利要求1或2所述带螺旋状污水紫外消毒装置的双重曝气MBR膜池，其特征在于：所述防护管(10)为金属铁或不锈钢制成。
4.根据权利要求3所述带螺旋状污水紫外消毒装置的双重曝气MBR膜池，其特征在于：所述防护管(10)的内壁上涂有反光材料。
5.根据权利要求1或2或4所述带螺旋状污水紫外消毒装置的双重曝气MBR膜池，其特征在于：所述紫外灯(12)固定在所述防护管(10)的内壁或所述污水透明管(11)的外壁上。
6.根据权利要求1所述带螺旋状污水紫外消毒装置的双重曝气MBR膜池，其特征在于：所述曝气装置包括曝气管(4)和鼓风机(5)，所述曝气管位于集 水池内，该曝气管(4)一端伸出所述集水池与鼓风机(5)相连。
7.根据权利要求6所述带螺旋状污水紫外消毒装置的双重曝气MBR膜池，其特征在于：所述MBR膜池(1)由水池(1a)和MBR膜生物反应器(1b)组成，所述MBR膜生物反应器(1b)位于所述水池(1a)内，该MBR膜生物反应器(1b)的出水管与吸水泵(6)连接，所述曝气管(4)位于所述水池(1a)底部，该曝气管(4)一端伸出所述水池(1a)与所述鼓风机(5)连接。
8.根据权利要求7所述带螺旋状污水紫外消毒装置的双重曝气MBR膜池，其特征在于：所述生化曝气池(2)的入水管上设有细格栅过滤器(7)。
9.根据权利要求1或6或8所述带螺旋状污水 紫外消毒装置的双重曝气MBR膜池，其特征在于：所述MBR膜池(1)和生化曝气池(2)池底均设有污泥回流管(8)，所述污泥回流管(8)上设有污泥回流泵(9)。
说明书
带螺旋状污水紫外消毒装置的双重曝气MBR膜池
技术领域
本实用新型属于污水处理技术领域，具体的说，涉及一种带螺旋状污水紫 外消毒装置的双重曝气MBR膜池。
背景技术
曝气是使空气与水强烈接触的一种手段，其目的在于将空气中的氧溶解于 水中，或者将水中不需要的气体和挥发性物质放逐到空气中。换言之，它是促 进气体与液体之间物质交换的一种手段。曝气的作用，除了向水中输送氧气以 外，还有加速将水中可挥发的物质带出水面的作用。大部分有机物往往具有挥 发性，虽然有些有机物挥发度很低，但是仍然需要进行曝气进行处理。
现今污水处理中采用的MBR膜生物反应器中MLSS(混合液悬浮固体浓度) 非常高，耗氧量比传统的生物处理要高，而现有污水处理中仅仅对于MBR膜生 物反应器设有少量的曝气装置，使得水中的溶氧量往往不能满足MBR膜生物反 应器的消耗，导致通过MBR膜生物反应器处理后的污水不能够达到标准。
而污水消毒是生活污水和某些工业废水处理系统中杀灭有害的病原微生物 的水处理过程。生活污水和某些工业废水中不但存在着大量细菌，并常含有病 毒、阿米巴孢囊等。它们通过一般的废水处理过程还不能被灭绝。城市污水处 理系统中普通生物滤池只能除去大肠杆菌80-90%，活性污泥法也只能除去 90-95%。为了防止疾病的传播，污水一般经机械、生化二级处理后，有时仍需 要进行消毒处理。
现今污水消毒常用紫外线对污水进行消毒，而常规的就是设置紫外线消毒 渠，紫外灯对紫外消毒渠内的污水进行照射消毒，且渠内设有搅拌装置，边搅 拌边消毒，但是该装置对污水消毒不彻底，特别是对渠底部的污水消毒不够彻 底，而且渠内水多搅拌装置搅拌耗能大，耗电多，成本高。
现有技术缺点：MBR膜生物反应器耗氧量大，现有的曝气装置不能够向水 中溶解足够多的氧，不能满足MBR膜生物反应器对氧的消耗;紫外消毒渠修建 的成本高，且装置大不便清洗，消毒过程中对污水的消毒不够彻底，且消耗能 量大，耗电多，成本进一步提高。
发明内容
为解决以上技术问题，本实用新型的目的在于提供一种能满足MBR膜生物 反应器对氧的消耗、提高污水处理效果、紫外消毒彻底、耗能低和成本低的带 螺旋状污水紫外消毒装置的双重曝气MBR膜池。
本实用新型目的是这样实现的：一种带螺旋状污水紫外消毒装置的双重曝 气MBR膜池，其关键在于：包括集水池，该集水池通过隔板分为MBR膜池和 生化曝气池两个池子，所述隔板上设有阀门，所述生化曝气池和MBR膜池的池 底均连通有曝气装置，所述MBR膜池的出水管上依次设有吸水泵和紫外消毒装 置，所述紫外消毒装置包括防护管和污水透明管，所述防护管套设在所述污水 透明管上，在该防护管内壁与所述污水透明管外壁之间至少一只紫外灯，位于 所述防护管内的所述污水透明管呈螺旋管状。
采用上述结构，生化曝气池对污水先进行曝气处理，增加污水的溶氧量， 并除去污水中易挥发性有机物，然后通过阀门，将生化曝气池中的污水排入MBR 膜池边进行鼓风曝气，边进行生物处理和膜过滤，进一步增加了溶氧量，提高 了生物处理效率，提高了MBR膜处理的速率，节省了污水的处理时间;其中紫 外消毒装置的防护管能遮挡紫外光线，防止紫外光对人的伤害，而紫外灯能对 污水透明管内流过的水进行紫外消毒，且防护管的管状结构，对紫外光具有聚 光的作用，螺旋管状的污水透明管能延长水体在紫外灯下的暴露时间，且增大 了紫外光线的照射面积，提高了消毒效率和效果。
上述防护管两端封闭，所述污水透明管两端分别穿出所述防护管两封闭端。 采用上述结构，伸出防护管道的污水透明管两端作为接头，分别与污水管道连 接;而防护管两端封闭，进一步防止了紫外光线溢出对人体产生伤害。
上述防护管为金属铁或不锈钢制成。采用上述结构，防护管能防止紫外光 透射，且金属铁或不锈钢能有效的保护内部的污水透明管。
上述防护管的内壁上涂有反光材料。采用上述结构，反光材料能将光反射， 对污水透明管内的水进行全方位的消毒，消毒更彻底。
上述紫外灯固定在所述防护管的内壁或所述污水透明管的外壁上。采用上 述结构，紫外灯固定在防护管内壁或污水透明管的外壁上，能固定紫外灯，不 会造成紫外灯对污水透明管的碰撞伤害。
上述曝气装置包括曝气管和鼓风机，所述曝气管位于集水池内，该曝气管 一端伸出所述集水池与鼓风机相连。采用上述结构，通过鼓风机想曝气管中鼓 风，使曝气管的气孔向池内通气，从而达到鼓风曝气的效果。
上述MBR膜池由水池和MBR膜生物反应器组成，所述MBR膜生物反应 器位于所述水池内，该MBR膜生物反应器的出水管与吸水泵连接，所述曝气管 位于所述水池底部，该曝气管一端伸出所述水池与所述鼓风机连接。采用上述 结构，通过生化曝气池处理后的污水通过阀门排到水池中，通过吸水泵将水池 中得污水吸入MBR膜生物反应器进行处理，然后通过水管排出。
上述生化曝气池的入水管上设有细格栅过滤器。采用上述结构，细格栅过 滤器能将进入生化曝气池前的污水进行预先处理，将体积较大的固体等物质过 滤，有利于下一步的曝气和生物处理。
上述MBR膜池和生化曝气池池底均设有污泥回流管，所述污泥回流管上设 有污泥回流泵。采用上述结构，曝气过程中随着有机物的降解和活性污泥的生 长繁殖，污泥量不断的增大，形成部分的剩余污泥，因此在池底设置污泥回流 设备，将污泥及时排除。
有益效果：
本发明为一种带螺旋状污水紫外消毒装置的双重曝气MBR膜池，结构简 单，增加了污水中的溶氧量，满足了MBR膜生物反应器对氧的消耗;且加上彻 底的紫外消毒，使处理后的污水品质得到提高，还提高了其对污水处理的效率 和速率。
