申请日2013.05.24
公开(公告)日2015.04.15
IPC分类号C02F1/44; C02F9/02
摘要
本发明提供一种氟化工高含氟废水处理工艺，包括以下步骤：从氟化工车间排放出的废水进行初步过滤，滤去杂质;对初步过滤后的废水进行预处理，滤去沉淀;对预处理后的废水进行离子交换膜堆分离，分离出浓水和淡水;对膜堆分离后的淡水进行反渗透膜分离，分离出浓水和淡水;以及将反渗透膜分离出的淡水注入清水池。本发明还提供一种氟化工高含氟废水处理设备。本发明的氟化工高含氟废水处理工艺及设备采用膜堆分离与反渗透膜分离相结合的方式，将两种膜的优点相互结合处理氟化工废水，不需要再加入其它的药剂，无二次污染，处理流程简单连续，达到了更好的处理效果。
权利要求书

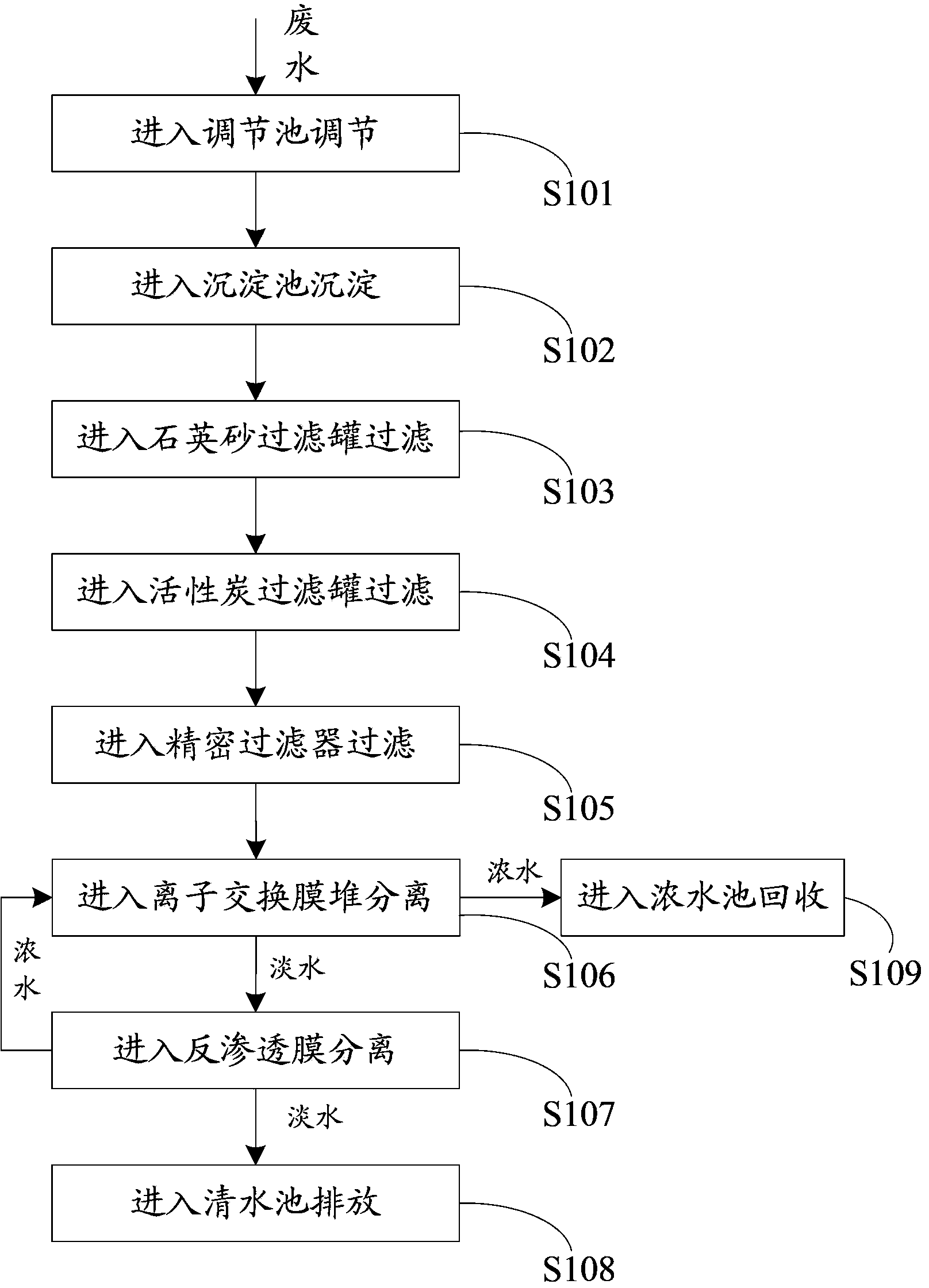

1.一种氟化工高含氟废水处理工艺，包括以下步骤：
从氟化工车间排放出的废水进行初步过滤，滤去杂质;
对初步过滤后的废水采用蜂窝斜管沉淀池+石英砂过滤器+活性炭过滤器+精密过滤的方式进行预处理，滤去沉淀;
对预处理后的废水进行离子交换膜堆分离，分离出浓水和淡水;
将膜堆分离后的浓水返回氟化工车间作为原料回收再利用;
对膜堆分离后的淡水进行反渗透膜分离，分离出浓水和淡水;以及
将反渗透膜分离出的淡水注入清水池。
2. 根据权利要求1所述的氟化工高含氟废水处理工艺，其特征在于所述工艺进一步包括以下步骤：
将反渗透膜分离出的浓水重新注入膜堆分离。
3. 根据权利要求1所述的氟化工高含氟废水处理工艺，其特征在于所述预处理步骤包括以下步骤：
将初步过滤后的废水注入蜂窝斜管沉淀池，过滤沉淀;
将从沉淀池出来的废水泵入石英砂过滤器，过滤沉淀;
将从石英砂过滤器出来的废水注入活性炭过滤器，过滤沉淀;
将从活性炭过滤器出来的废水经过1微米精密过滤。
4. 一种氟化工高含氟废水处理设备，其特征在于：所述设备包括调节池、沉淀池、石英砂过滤罐、活性炭过滤罐、精密过滤器、膜堆分离器及反渗透膜分离器，所述调节池、沉淀池、石英砂过滤罐、活性炭过滤罐、精密过滤器及膜堆分离器按照水流向依次顺序设置。
5. 根据权利要求4所述的氟化工高含氟废水处理设备，其特征在于：所述膜堆分离器的出水分为浓水和淡水，从所述膜堆分离器出来的浓水进入浓水池待再次回到氟化工车间作为原料再利用。
6. 根据权利要求5所述的氟化工高含氟废水处理设备，其特征在于：所述反渗透膜分离器的出水分为浓水和淡水，从所述反渗透膜分离器出来的淡水进入清水池，从所述反渗透膜分离器出来的浓水再次进入所述膜堆分离器进行分离浓缩。
7. 根据权利要求6所述的氟化工高含氟废水处理设备，其特征在于：所述精密过滤器为1微米精密过滤器，所述精密过滤器采用不锈钢外壳内装精度1微米聚丙烯熔喷滤芯结构。
8. 根据权利要求6所述的氟化工高含氟废水处理设备，其特征在于：所述膜堆分离器采用离子交换膜堆，离子交换膜采用增加亲水基团和疏氟基团的材料制成，所述膜堆分离器包括离子交换膜、隔板与电极，所述离子交换膜是由高分子材料制成的对离子具有选择透过性的薄膜，所述离子交换膜包括阳离子交换膜和阴离子交换膜，所述电极相对设置在两端，所述阴、阳离子交换膜与隔板交替排列并重复叠加在两电极间。
9. 根据权利要求6所述的氟化工高含氟废水处理设备，其特征在于：所述反渗透膜分离器采用非对称膜或复合膜，所述反渗透膜分离器为中空纤维反渗透膜分离设备或卷式反渗透膜分离设备。
说明书
氟化工高含氟废水处理工艺及设备
【技术领域】
本发明涉及氟化工领域，尤其涉及一种氟化工高含氟废水 处理工艺及其设 备。
【背景技术】
氟化工作为化工新材料之一，是我国“十二五”发展规划中非常重要的部分。氟化工在“十二五”规划单列一个专项规划，由于产品具有高性能、高附加值， 氟化工产业被称为黄金产业。在一段较长时期内，氟化工行业也是化工领域内 发展速度最快的行业之一。
然而，在氟化工迅猛发展的过程中，普遍存在的污染问题同时也制约着我 国氟化工行业的发展。
氟化工含氟废水普遍废水中成分复杂往往含有较大量的氨和其它一些杂离 子。现有技术通常采用化学加药沉淀法来处理氟化工的废水，但此种方法存在 如下弊端。在加药过程中因为气候、工艺、原材料纯度、废水中成分杂(如： 氨)、药品溶解度等原因导致加药量难以掌控，因此经常出现废水超标现象。但 是氟是有毒污染物，不达标排放将对整个流域造成巨大污染危害。因国家环保 部门考虑到如上的危害和现状，故一直以来对氟化工采取的是限制发展的政策。 如此对我国整个氟化工行业未来的发展产生非常不利的影响。
【发明内容】
有鉴于此，有必要提供一种低污染的氟化工高含氟废水处理工艺。
一种氟化工高含氟废水处理工艺，包括以下步骤：从氟化工车间排放出的 废水进行初步过滤，滤去杂质;对初步过滤后的废水进行预处理，滤去沉淀; 对预处理后的废水进行离子交换膜堆分离，分离出浓水和淡水;对膜堆分离后 的淡水进行反渗透膜分离，分离出浓水和淡水;以及将反渗透膜分离出的淡水 注入清水池。
优选地，所述工艺进一步包括以下步骤：将膜堆分离后的淡水返回氟化工 车间作为原料回收再利用。
优选地，所述工艺进一步包括以下步骤：将反渗透膜分离出的浓水重新注 入膜堆分离。
优选地，所述预处理步骤包括以下步骤：将初步过滤后的废水注入蜂窝斜 管沉淀池，过滤沉淀;将从沉淀池出来的废水泵入石英砂过滤器，过滤沉淀; 将从石英砂过滤器出来的废水注入活性炭过滤器，过滤沉淀;将从活性炭过滤 器出来的废水经过1微米精密过滤。
有鉴于此，本发明还提供一种低污染的氟化工高含氟废水处理设备。
一种氟化工高含氟废水处理设备，包括调节池、沉淀池、石英砂过滤罐、 活性炭过滤罐、精密过滤器、膜堆分离器及反渗透膜分离器，所述调节池、沉 淀池、石英砂过滤罐、活性炭过滤罐、精密过滤器及膜堆分离器按照水流向依 次顺序设置。
优选地，所述膜堆分离器的出水分为浓水和淡水，从所述膜堆分离器出来 的浓水进入浓水池待再次回到氟化工车间作为原料再利用。
优选地，所述反渗透膜分离器的出水分为浓水和淡水，从所述反渗透膜分 离器出来的淡水进入清水池，从所述反渗透膜分离器出来的浓水再次进入所述 膜堆分离器进行分离浓缩。
优选地，所述精密过滤器为1微米精密过滤器，所述精密过滤器采用不锈 钢外壳内装精度1微米聚丙烯熔喷滤芯结构。
优选地，所述膜堆分离器采用离子交换膜堆，离子交换膜采用增加亲水基 团和疏氟基团的材料制成，所述膜堆分离器包括为离子交换膜、隔板与电极， 所述离子交换膜是由高分子材料制成的对离子具有选择透过性的薄膜，所述离 子交换膜包括阳离子交换膜和阴离子交换膜，所述电极相对设置在两端，所述 阴、阳离子交换膜与隔板交替排列并重复叠加在两电极间。
优选地，所述反渗透膜分离器采用非对称膜或复合膜，所述反渗透膜分离 器为中空纤维反渗透膜分离设备或卷式反渗透膜分离设备。
本发明的氟化工高含氟废水处理工艺及设备采用膜堆分离与反渗透膜分离 相结合的方式，将两种膜的优点相互结合处理氟化工废水，不需要再加入其它 的药剂，无二次污染，处理流程简单连续，达到了更好的处理效果。
