申请日2013.11.25
公开(公告)日2014.05.21
IPC分类号C02F103/10; C02F9/04
摘要
本实用新型公开了一种钻井污水处理器，包括污水池，所述污水池内固定设置有将污水池分为第一过滤池和第二过滤池的隔板，所述隔板上设置有若干细孔，隔板内活动设置有阻断细孔的挡板，挡板与细孔配合连通或阻断第一过滤池和第二过滤池，所述第一过滤池上部分别设置有破乳剂添加器和混凝剂添加器，所述第二过滤池内设置有潜水泵。本实用新型能够有效清除污水中的固体杂质和化学物杂质。
权利要求书

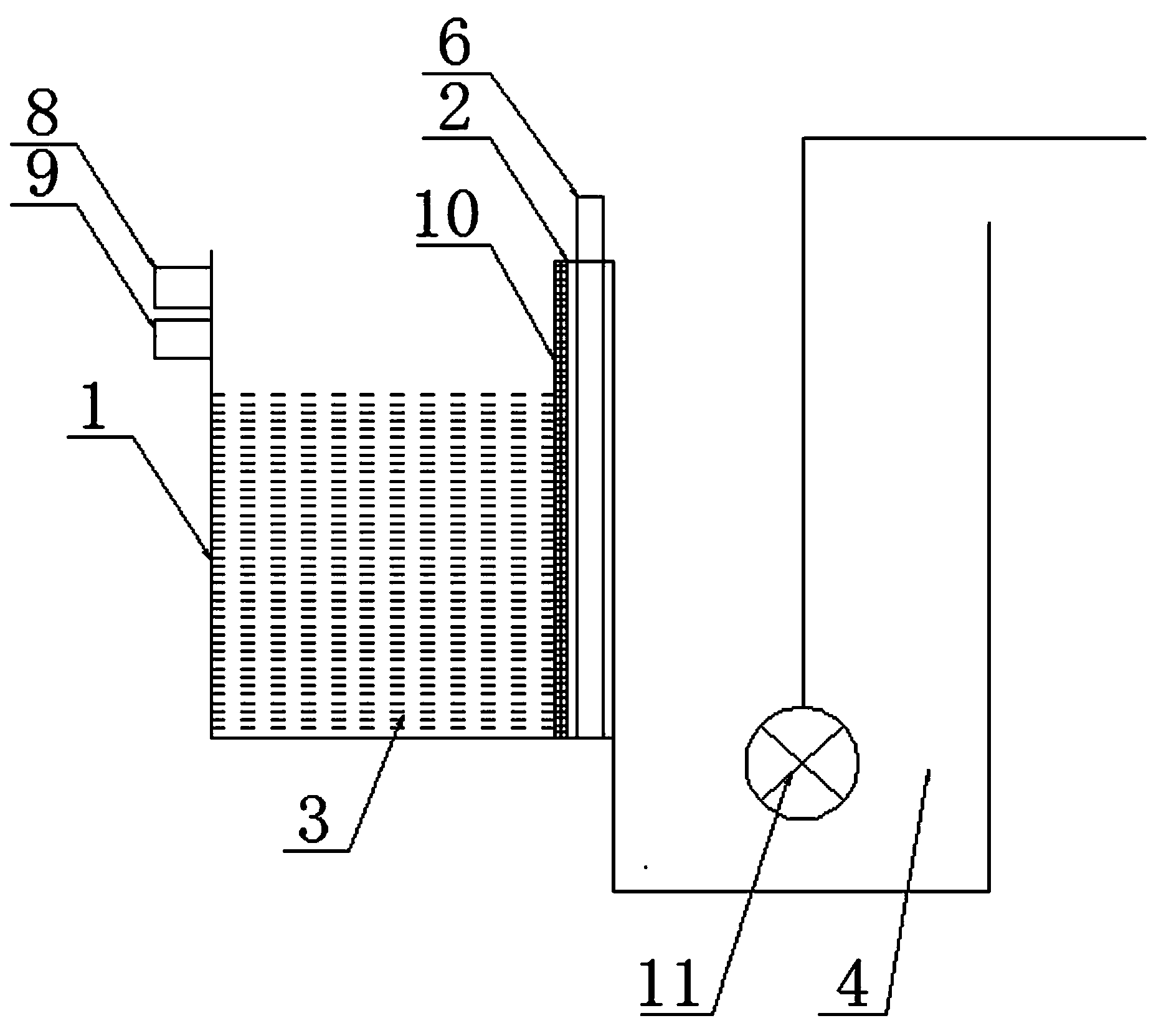

1.一种钻井污水处理器，其特征在于：包括污水池(1)，所述污水池(1)内固定设置有将污水池(1)分为第一过滤池(3)和第二过滤池(4)的隔板(2)，所述隔板(2)上设置有若干细孔(5)，隔板(2)内活动设置有阻断细孔(5)的挡板(6)，挡板(6)与细孔(5)配合连通或阻断第一过滤池(3)和第二过滤池(4)，所述第一过滤池(3)上部分别设置有破乳剂添加器(8)和混凝剂添加器(9)，所述第二过滤池(4)内设置有潜水泵(11)。
2.如权利要求1所述的钻井污水处理器，其特征在于：所述隔板(2)上开设有内腔，所述挡板(6)插接在内腔中。
3.如权利要求1或2所述的钻井污水处理器，其特征在于：所述挡板(6)上开设有导流孔(7)，当第一过滤池(3)与第二过滤池(4)相通时，导流孔(7)与细孔(5)相通，当第一过滤池(3)与第二过滤池(4)不相通时，导流孔(7)与细孔(5)错位分布。
4.如权利要求1或2所述的钻井污水处理器，其特征在于：所述隔板(2)的表面上设置有由纤维球滤料制成的过滤层(10)，该过滤层(10)位于第一过滤池(3)内。
5.如权利要求4所述的钻井污水处理器，其特征在于：所述过滤层(10)通过丝网固定在隔板(2)上。
说明书
钻井污水处理器
技术领域
本实用新型涉及石油钻井技术领域，尤其涉及一种钻井污水处理器。
背景技术
目前，石油钻井行业是一个高污染行业，在钻井过程中产生的污水中含有粘土、有机聚合物、钻屑和钻井液添加剂等污染物，必须经过处理后才能用作其它或直接排放，否则将对周边环境及地下水源造成非常严重的污染。
为了解决上述问题，现有技术中提出了如下技术：
如中国专利号“201020121789.3”公开了一种石油钻井污水处理循环再利用装置，其公开日为2010年12月15日，该污水处理装置主要由污水池、过滤筒、潜水泵、储水罐和出水泵组成，污水池由钢板焊接的矩形罐;在污水池的一端有污水池进水管，在污水池另一端的底部有圆形凹陷坑，在凹陷坑内树立有圆柱形过滤筒，在过滤筒内悬挂固定有潜水泵，潜水泵的出水管连接一个钢板焊接的储水罐，在储水罐的底部出水口连接有出水泵。但在实际使用过程中，过滤筒只能过滤外径大于三级滤网网眼内径的固体杂质，而不能过滤污水中带污染的化学物，导致污水的过滤效果差。
实用新型内容
本实用新型的目的在于克服现有技术中存在的上述问题，提供一种钻井污水处理器，本实用新型能够有效清除污水中的固体杂质和化学物杂质。
为实现上述目的，本实用新型采用的技术方案如下：
一种钻井污水处理器，其特征在于：包括污水池，所述污水池内固定设置有将污水池分为第一过滤池和第二过滤池的隔板，所述隔板上设置有若干细孔，隔板内活动设置有阻断细孔的挡板，挡板与细孔配合连通或阻断第一过滤池和第二过滤池，所述第一过滤池上部分别设置有破乳剂添加器和混凝剂添加器，所述第二过滤池内设置有潜水泵。
所述隔板上开设有内腔，所述挡板插接在内腔中。
所述挡板上开设有导流孔，当第一过滤池与第二过滤池相通时，导流孔与细孔相通，当第一过滤池与第二过滤池不相通时，导流孔与细孔错位分布。
所述隔板的表面上设置有由纤维球滤料制成的过滤层，该过滤层位于第一过滤池内。
所述过滤层通过丝网固定在隔板上。
采用本实用新型的优点在于：
一、本实用新型中，通过破乳剂添加器和混凝剂添加器可以向第一过滤池中加入破乳剂和混凝剂，使污水中的化学物变化成固体，能够对污水起破乳和混凝作用，有效地除污水中的化学物杂质;而通过挡板与细孔的配合，能够有效地将污水中的固体杂质阻挡在第一过滤池内，提高了污水的过滤效果。
二、本实用新型中，所述隔板上开设有内腔，所述挡板插接在内腔中，此结构便于快速阻断细孔或打开细孔，有利于提高过滤效率。
三、本实用新型中，通过挡板上开设的导流孔，不需要将档板全部抽出就能够实现第一过滤池和第二过滤池的连通，有利于简化过滤步骤，并且，通过导流孔，还可微调通过细孔的流量，有利于提高过滤效果。
四、本实用新型中，所述隔板的表面上设置有由纤维球滤料制成的过滤层，该过滤层位于第一过滤池内，此结构能够对污水中的杂质进行第一次过滤，细孔能够对杂质进行第二次过滤，进一步提高了过滤效果。
五、本实用新型中，所述过滤层通过丝网固定在隔板上，此结构便于随时更换或清理过滤层，使其始终保持最佳的过滤效果。
