申请日2013.07.09
公开(公告)日2014.02.19
IPC分类号C02F9/14
摘要
本实用新型公开了一种含高浓度酚废水的处理装置，包括隔除装置、酸碱度调节装置、厌氧装置、CDRO膜处理装置，所述的隔除装置、酸碱度调节装置、厌氧装置依次工艺连接，厌氧装置通过脱酚装置工艺连接CDRO膜处理装置。本实用新型通过隔油池、气浮装置脱除废水中的油脂，确保CDRO膜的通透性;利用脱酚装置降低酚含量，减少酚对CDRO膜的侵蚀，从而将CDRO膜处理技术很好的应用于含高浓度酚废水。本实用新型以苯酚降解菌为脱酚剂，苯酚降解菌在生物反应器中扩繁形成的菌剂接种在生物接触池中，形成高效的脱酚装置。本实用新型结构简单、工艺合理，能充分发挥CDRO膜处理技术的优势，而且保证了CDRO膜的使用效果和使用寿命，废水处理效率和处理效果更为理想。
权利要求书

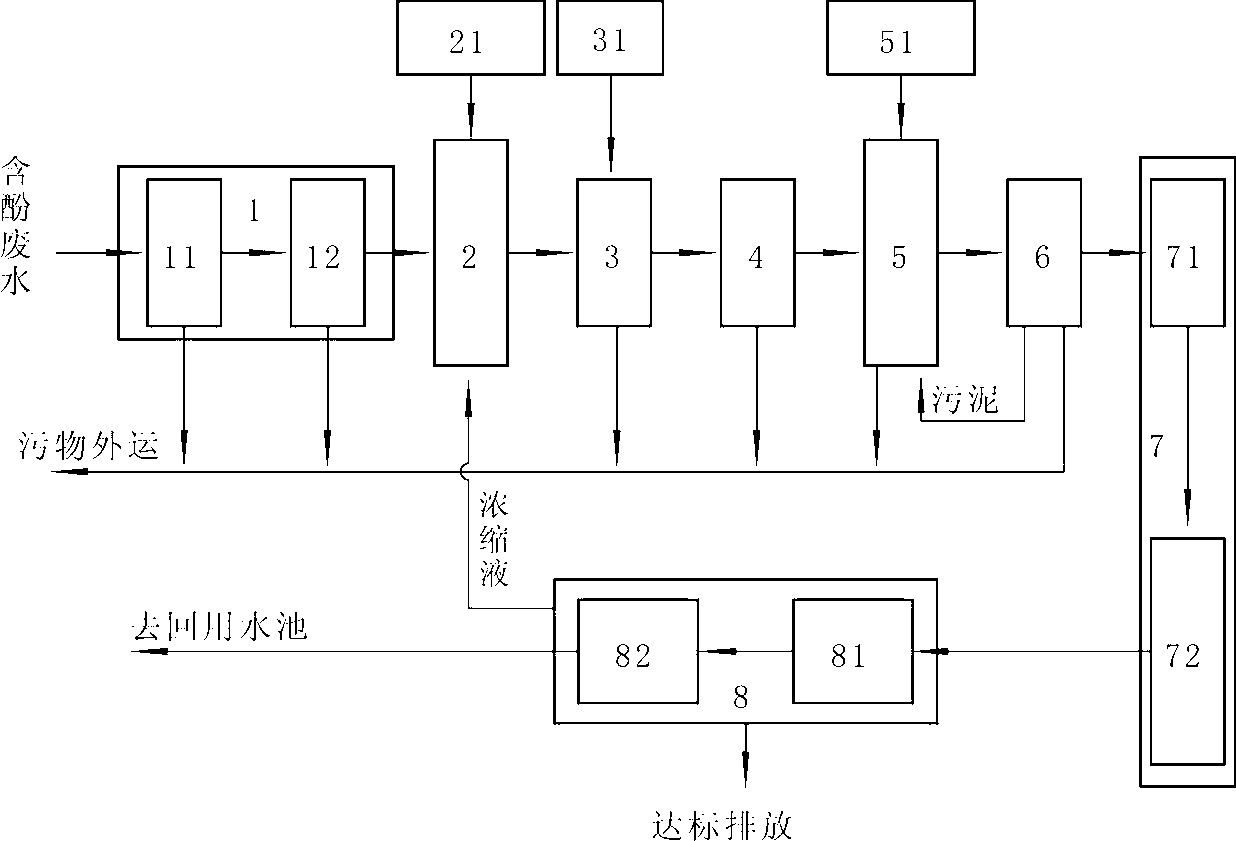

1.一种含高浓度酚废水的处理装置，其特征是：包括隔除装置(1)、酸碱度调节装置(2)、厌氧装置(4)、CDRO膜处理装置(8)，所述的隔除装置(1)、酸碱度调节装置(2)、厌氧装置(4)依次工艺连接，厌氧装置(4)通过脱酚装置工艺连接CDRO膜处理装置(8);所述的酸碱度调节装置(2)通过气浮装置(3)工艺连接厌氧装置(4)，气浮装置(3)上工艺连接絮凝剂储罐(31)，脱酚装置通过脱色过滤装置(7)工艺连接CDRO膜处理装置(8);所述的脱酚装置包括生物接触池(5)和沉淀池(6)，生物接触池(5)连接苯酚降解菌生物反应器(51);所述沉淀池(6)的污泥出口回流通入生物接触池(5);所述的CDRO膜处理装置(8)设置依次连接的一级CDRO膜处理装置(81)、二级CDRO膜处理装置(82)，CDRO膜处理装置(8)的浓缩液出口端通入酸碱度调节装置(2)。
2.根据权利要求1所述的含高浓度酚废水的处理装置，其特征是：所述的隔除装置(1)包括格栅池(11)和隔油池(12)。
3.根据权利要求1所述的含高浓度酚废水的处理装置，其特征是：所述的酸碱度调节装置(2)为旋流反应桶，旋流反应桶连接调节剂储罐(21)。
4.根据权利要求3所述的含高浓度酚废水的处理装置，其特征是：所述的调节剂储罐(21)为酸性调节罐和/或碱性调节剂罐。
5.根据权利要求1所述的含高浓度酚废水的处理装置，其特征是：所述的脱色过滤装置(7)包括砂滤器(71)和/或芯式过滤器(72)。
说明书
一种含高浓度酚废水的处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种利用苯酚降解菌配合CDRO膜处理技术的含高浓度酚废水的处理装置。
背景技术
含酚废水是煤化工的重要污染产物之一，在含酚废水中以苯酚和甲酚的含量最高，其中苯酚毒性最大。因此处理含酚废水不仅要处理其中的杂质、污物使其达到污水排放标准，还必须能很好的脱除酚类物质。常规处理含酚废水的方法包括物化法、化学法、生化法，这些方法通常只能处理一些含酚浓度较低的污水，而对于高浓度含酚工业废水不仅处理效果差，且投入成本高。CDRO膜处理技术多应用在垃圾填埋场的渗滤液处理和海水淡化上，处理废水的效果非常显著;然而，由于CDRO膜是有机膜，容易受到废水中酚的侵蚀，造成膜材料的损伤，严重缩短膜使用寿命，影响到处理效果，废水中的油脂也容易堵塞膜孔，限制了CDRO膜处理技术在含酚废水中应用。为此，本设计人研发了一种利用苯酚降解菌配合CDRO膜处理技术的含高浓度酚废水的处理装置，试验证明，应用效果良好。
实用新型内容
本实用新型的目的在于提供一种利用苯酚降解菌配合CDRO膜处理技术的含高浓度酚废水的处理装置。
本实用新型的目的是这样实现的，包括隔除装置、酸碱度调节装置、厌氧装置、CDRO膜处理装置，所述的隔除装置、酸碱度调节装置、厌氧装置依次工艺连接，厌氧装置通过脱酚装置工艺连接CDRO膜处理装置;所述的酸碱度调节装置通过气浮装置工艺连接厌氧装置，气浮装置上工艺连接絮凝剂储罐，脱酚装置通过脱色过滤装置工艺连接CDRO膜处理装置;所述的脱酚装置包括生物接触池和沉淀池，生物接触池连接苯酚降解菌生物反应器;所述沉淀池的污泥出口回流通入生物接触池;所述的CDRO膜处理装置设置依次连接的一级CDRO膜处理装置、二级CDRO膜处理装置，CDRO膜处理装置的浓缩液出口端通入酸碱度调节装置。
本实用新型以隔油池、气浮装置脱除废水中的油脂，确保CDRO膜的通透性;利用脱酚装置降低酚含量，减少酚对CDRO膜的侵蚀，从而将CDRO膜处理技术很好的应用于含高浓度酚废水。本实用新型以苯酚降解菌作为脱酚剂(该菌是把含酚废水周围环境土壤中的菌群，以苯酚为唯一碳源的培养基上驯化培养，经高浓度工艺含酚废水中筛选而获得的菌株)，苯酚降解菌在生物反应器中扩繁，所形成的菌剂接种于生物接触池中形成脱酚装置。本实用新型结构简单，工艺合理，能充分发挥CDRO膜处理技术的优势，而且保证了CDRO膜的使用效果和使用寿命，废水处理效率和处理效果更为理想。
