申请日2013.11.25
公开(公告)日2014.07.09
IPC分类号C02F9/14
摘要
本实用新型涉及一种市政污水回用深度处理系统，包括曝气生物滤池、缓冲水池、提升泵、加速澄清器、无阀滤池、超滤装置、超滤水箱、超滤水泵、保安过滤器，曝气生物滤池的输出端与缓冲水池的输入端连接，缓冲水池的输出端与提升泵的输入端连接，提升泵的输出端与加速澄清器的输入端连接，加速澄清器的输出端与无阀滤池的输入端连接，无阀滤池的输出端与超滤装置的输入端连接，超滤装置的输出端与超滤水箱的输入端连接，超滤水箱的输出端与超滤水泵的输入端连接，超滤水泵的输出端与保安过滤器的输入端连接。本实用新型对城市的污水处理后得到的中水具有水质高的特点。
权利要求书
1.一种市政污水回用深度处理系统，其特征在于：包括曝气生物滤池、缓 冲水池、提升泵、加速澄清器、无阀滤池、超滤装置、超滤水箱、超滤水泵、 保安过滤器，曝气生物滤池的输出端与缓冲水池的输入端连接，缓冲水池的输 出端与提升泵的输入端连接，提升泵的输出端与加速澄清器的输入端连接，加 速澄清器的输出端与无阀滤池的输入端连接，无阀滤池的输出端与超滤装置的 输入端连接，超滤装置的输出端与超滤水箱的输入端连接，超滤水箱的输出端 与超滤水泵的输入端连接，超滤水泵的输出端与保安过滤器的输入端连接。
2.根据权利要求1所述的市政污水回用深度处理系统，其特征在于：还包 括反渗透装置以及深度除盐装置，反渗透装置的输入端连接于保安过滤器的输 出端，反渗透装置的输出端与深度除盐装置的输入端连接。
3.根据权利要求1所述的市政污水回用深度处理系统，其特征在于：还包 括一个回用水池，该回用水池连接在无阀滤池与超滤装置之间。
说明书
市政污水回用深度处理系统
技术领域
本实用新型涉一种市政污水回用深度处理系统。
背景技术
水是人类赖以生存和发展的最重要资源，是不可缺少和不可替换的特殊资 源。我国属于缺水资源大国，水已经严重制约工农业的发展和影响人们正常生 活。目前全国有300个城市缺水，其中有100个严重缺水，主要分布在华北、华 东、西化和沿海地区。2010年后全国将进入缺水期，2025年中国的缺水量将会 达到400亿m3至500亿m3。据预测，因为缺水而造成的直接经济损失每年可能达到 几千亿元。因此，节水技术是环保发展的方向和重点。与水资源形成鲜明对照 的是全国每年的排污高达3.6×1010m，大量污水未经处理就排入了江河湖泊， 海域，造成水域被严重污染。一方面城市缺水，而另一方面污水又白白流失， 既污染了环境，又浪费了资源。
目前，已有市政污水回用的处理系统，该系统由生物处理装置、分离装置、 中水池、深度处理装置组成，其中深度处理装置的结构比较简单，对处理后的 中水的水质低。
发明内容
针对现有技术的不足，本实用新型提供了一种市政污水回用深度处理系统， 本实用新型对城市的污水处理后得到的中水具有水质高的特点。
解决上述技术问题的技术方案如下：

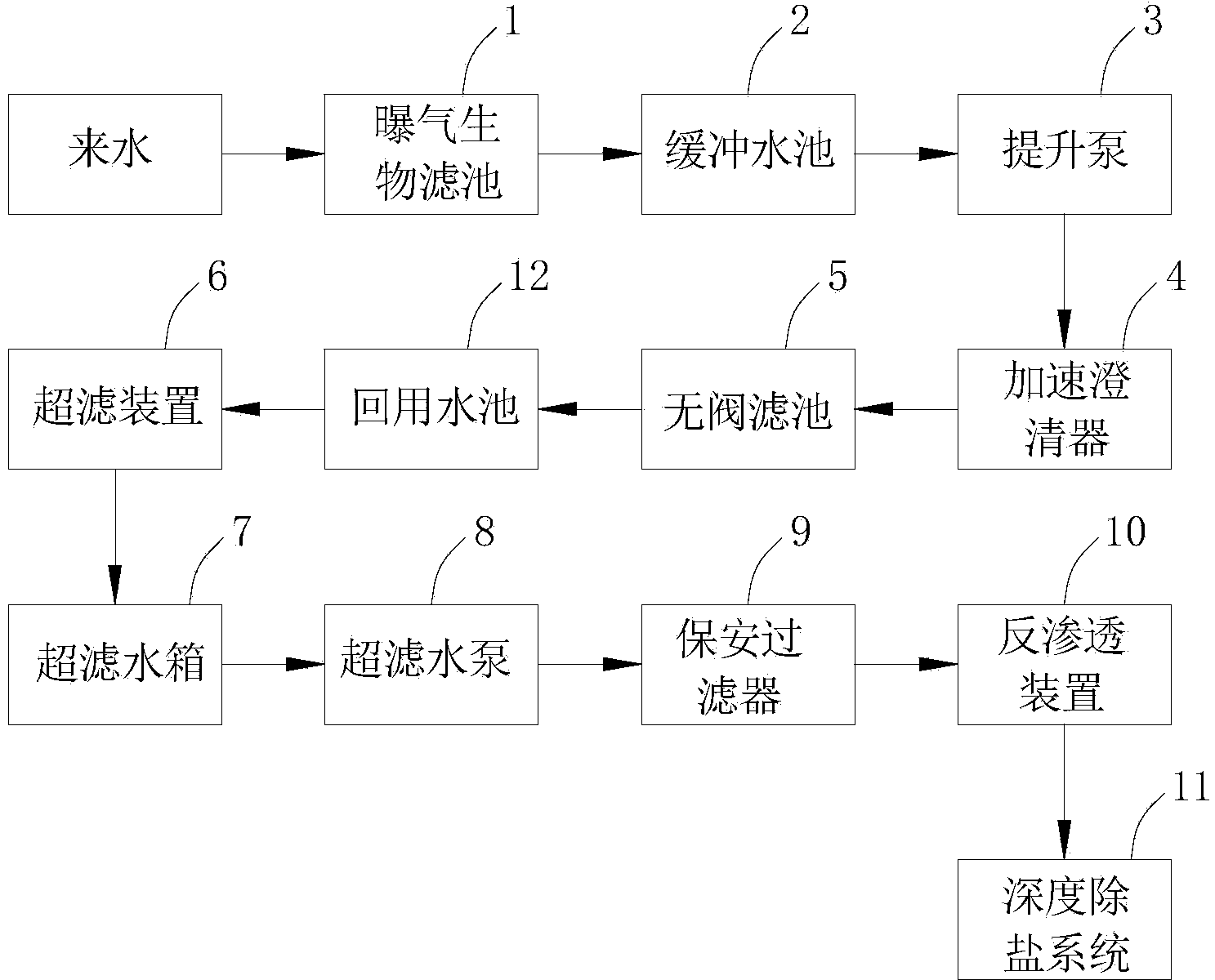

一种市政污水回用深度处理系统，包括曝气生物滤池、缓冲水池、提升泵、 加速澄清器、无阀滤池、超滤装置、超滤水箱、超滤水泵、保安过滤器，曝气 生物滤池的输出端与缓冲水池的输入端连接，缓冲水池的输出端与提升泵的输 入端连接，提升泵的输出端与加速澄清器的输入端连接，加速澄清器的输出端 与无阀滤池的输入端连接，无阀滤池的输出端与超滤装置的输入端连接，超滤 装置的输出端与超滤水箱的输入端连接，超滤水箱的输出端与超滤水泵的输入 端连接，超滤水泵的输出端与保安过滤器的输入端连接。
进一步地，还包括反渗透装置以及深度除盐装置，反渗透装置的输入端连 接于保安过滤器的输出端，反渗透装置的输出端与深度除盐装置的输入端连接。
进一步地，还包括一个回用水池，该回用水池连接在无阀滤池与超滤装置 之间。
采用了上述方案，本实用新型通过超滤装置、超滤水箱、超滤水泵、保安 过滤器对回用水进行处理，系统实现自动冲洗和排放物的自动排放，为系统制 水和冲洗操作的正常实现、产水水质的稳定、以及系统故障的及时发现和控制 提供了保障。这样，对处理后的中水的水质进行了提高。
