申请日2013.11.25
公开(公告)日2014.06.11
IPC分类号E03C1/122; E03C1/12
摘要
一种楼层废水循环利用系统。近年来，随着人口的增长和社会经济的快速发展，各部门用水量不断增加，特别是工业和生活用水量增长速度惊人，再加上工业污水和生活用水对地下水的污染，使本来紧缺的水资源更显缺乏。本楼层废水循环利用系统主要由蓄水箱A、蓄水箱B、浮球阀、手动排污阀、自动压力阀、小型水力发电机等以及管道若干组成，各个部件之间主要通过螺纹连接，构造简单，安装方便，实现了水的循环利用，并在节约用水的同时，还可以利用多余的水进行发电，来补充走廊或楼道的灯照用电。
权利要求书
1.一种楼层废水循环利用系统，其特征在于该系统包括盥洗池(1)，地漏(2)，自来水管(3)，蓄水箱A顶盖(4)，蓄水箱A(5)，浮球阀(6)，手动排污阀(7)，管道L1(8)，管道L2(9)，手动冲厕阀(10)，便池(11)，管道L3(12)，蓄水箱B(13)，自动压力阀(14)，管道L4(15)，发电管道(16)，楼层楼板(17)，主排污管道(18)，小型水轮机(19)，小型水力发电机(20)，其中盥洗池(1)和地漏(2)通过U形管道接入蓄水箱A(5)左侧面顶端，自来水管(3)安装在蓄水箱A(5)的顶端，其出水口处安装一个浮球阀(6)，蓄水箱A(5)上端安装一个顶盖(4)，蓄水箱A(5)内安装有三条管道L1(8)、L2(9)、L3(12)，其中L1(8)和L2(9)相连后通入便池(11)，管道L1(8)从蓄水箱A(5)底端引出，其始端有一个手动排污阀(7)，管道L2(9)从蓄水箱A(5)左侧面靠近底部处引出，其末端有一个手动冲厕阀(10)，便池(11)底端通过U形管连接着主排污管道(18)，管道L3(12)从蓄水箱A(5)右侧面靠近顶端处引出，接入蓄水箱B(13)顶端，管道L4(15)从蓄水箱B(13)底端引出，其始端装有一个自动压力阀(14)，其末端与发电管道(16)相连接，上述部件均安装在两层楼板(17)之间，最底层发电管道(16)内安装一个小型水轮机(19)，水轮机(19)通过轴连接于小型水力发电机(20)。
2.根据权利要求1所述的楼层废水循环利用系统，其特征在于所述的浮球阀(6)随着蓄水箱A(5)中的水位自动开启或关闭自来水的补给，使蓄水箱A(5)中水量保持在一定的范围内。
3.根据权利要求1所述的楼层废水循环利用系统，其特征在于所述的蓄水箱B(13)，储存多余的水量，当蓄水箱B中水位达到一定高度后，触发自动压力阀(14)开启，蓄水箱B(13)中的水流入发电管道(16)，供发电之用。
4.根据权利要求1所述的楼层废水循环利用系统，其特征在于所述的蓄水箱A(5)底面为漏斗形，开启手动排污阀(7)即可将盥洗用水中的残渣废料排至主排污管道(18)。
说明书
一种楼层废水循环利用系统
一、技术领域
本实用新型属于水的循环利用技术领域，具体是涉及一种楼层废水循环利用系统，该系统通过将盥洗用水等废水收集起来，供冲厕之用，并将多余的水用来发电，以达到水的二次循环利用的装置。
二、背景技术
水是人类及一切生物赖以生存的必不可少的重要物质，是工农业生产、经济发展和环境改善不可替代的极为宝贵的自然资源。然而，随着人口的增长和社会经济的快速发展，各部门用水量不断增加，特别是工业和生活用水量增长速度惊人。在加上工业污水和生活用水对地下水的污染，使本来紧缺的水资源更显缺乏。最近几年，北方连年干旱，南方的状况也并不乐观。南方地区由于不注意污水的处理，把未经处理的污水大量排到天然河道，污染了水体，影响了水资源的有效性，造成有水不能用，形成了水质性缺水的严重状况。
因此，促进水资源循环利用是摆在中国人面前的紧迫使命。节约用水就是提高水的利用效率，减少浪费，循环利用。在这个方面最简单直接方法的就是使用节水器具。
目前国内还没有高楼安装节水装置，但有不少人设计了节水节能装置，但大多效果不佳或难以实现。如(1)一种家庭生活用水的水循环利用系统，该系统能够实现一部分生活用水的循环利用，缺点：需要耗费额外的电能来驱动液压泵;(2)一种多层住宅节水系统，将生活用水收集起来供冲厕之用，缺点：当来水量较大时，不能充分利用生活用水;(3)楼层节水系统，该系统将非承重墙置换为空心墙体，储存生活废水。缺点：构造过于复杂，且成本较高，不易实现。
三、发明内容
本实用新型在于提供一种楼层废水循环利用系统，该系统在实现水的循环利用，节约用水的同时，还可以利用多余的水进行发电，来补充走廊或楼道的灯照用电。
本实用新型的目的通过以下技术方案来实现：

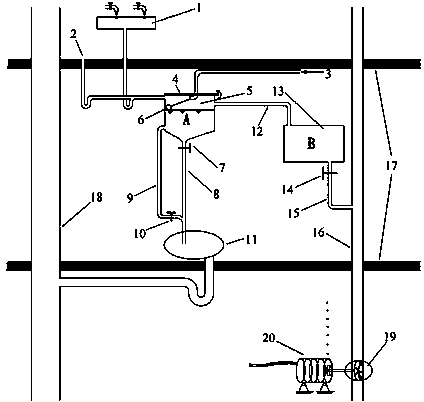

一种楼层废水循环利用系统，其特征在于该系统包括盥洗池1，地漏2，自来水管3，蓄水箱A顶盖4，蓄水箱A 5，浮球阀6，手动排污阀7，管道L1 8，管道L2 9，手动冲厕阀10，便池11，管道L3 12，蓄水箱B 13，自动压力阀14，管道L4 15，发电管道16，楼层楼板17，主排污管道18，小型水轮机19，小型水力发电机20，其中盥洗池1和地漏2通过U形管道接入蓄水箱A 5左侧面顶端，自来水管3安装在蓄水箱A 5的顶端，其出水口处安装一个浮球阀6，蓄水箱A 5上端安装一个顶盖4，蓄水箱A 5内安装有三条管道L1 8、L2 9、L3 12，其中L1 8和L2 9相连后通入便池11，管道L1 8从蓄水箱A 5底端引出，其始端有一个手动排污阀7，管道L2 9从蓄水箱A 5左侧面靠近底部处引出，其末端有一个手动冲厕阀10，便池11底端通过U形管连接着主排污管道18，管道L3 12从蓄水箱A 5右侧面靠近顶端处引出，接入蓄水箱B 13顶端，管道L4 15从蓄水箱B 13底端引出，其始端装有一个自动压力阀14，其末端与发电管道16相连接，上述部件均安装在两层楼板17之间，最底层发电管道16内安装一个小型水轮机19，水轮机19通过轴连接于小型水力发电机20。
所述的楼层废水循环利用系统，其特征在于所述的浮球阀6随着蓄水箱A 5中的水位自动开启或关闭自来水的补给，使蓄水箱A 5中水量保持在一定的范围内。当水位较低时，且来水量也较少时，浮球阀6自动打开，自来水开始补给蓄水箱A 5，当达到第一个临界水位(称基本水位)时，浮球阀门关闭，停止补水。
所述的楼层废水循环利用系统，其特征在于所述的蓄水箱B 13，储存多余的水量，当来水量较大时，蓄水箱A 5内水位越过基本水位后仍持续升高，达到第二个临界水位(称溢出水位)，此时水经管道L3 12流入蓄水箱B 13。当蓄水箱B 13内的水越积越多，当水位达到一定高度后，自动压力阀的压力达到临界值，自动开启，蓄水箱B 13中的水流入发电管道16发电，蓄水箱B 13储存发电水量是为了防止流入发电管道16的水断断续续，不利于水力发电机的稳定运转。
所述的楼层废水循环利用系统，其特征在于所述的蓄水箱A 5底面为漏斗形，开启手动排污阀7即可将盥洗用水中的残渣废料排至主排污管道18。
通过以上技术方案，可实现以下有益效果：
(1)楼层废水循环利用系统将各楼层中的盥洗用水收集起来，用来冲厕使用，实现了水的二次利用，这与当今水资源紧缺是相适应的，符合可持续发展的要求，提高了水的利用率，而且还能培养大家珍惜水资源的意识。
(2)将多余的水用来发电，供一些小型用电器(如走廊或楼道中的电灯)使用，节约了电能。
(3)蓄水箱A 5底面是漏斗形的，易将水中的残渣废料排至主排污管道。
(4)整个装置构造简单，安装方便，且不需耗费其他能源。
