申请日2013.11.25
公开(公告)日2014.07.09
IPC分类号C02F9/14
摘要
本实用新型涉及一种市政污水回用的全膜处理系统，包括曝气调节池、膜生物反应器、清水池、清水泵、保安过滤器、高压泵、反渗透装置、深度除盐装置，曝气调节池的输出端与膜生物反应器的输入端连接，膜生物反应器的输出端与清水池的输入端连接，清水池的输出端与清水泵的输入端连接，清水泵的输出端与保安过滤器的输入端连接，保安过滤器的输出端与高压泵的输入端连接，高压泵的输出端与反渗透装置的输入端连接，反渗透装置的输出端与深度除盐装置的输入端连接。本实用新型具有结构简单、成本低廉的优点。
权利要求书
1.一种市政污水回用的全膜处理系统，其特征在于：包括曝气调节池、膜 生物反应器、清水池、清水泵、保安过滤器、高压泵、反渗透装置、深度除盐 装置，曝气调节池的输出端与膜生物反应器的输入端连接，膜生物反应器的输 出端与清水池的输入端连接，清水池的输出端与清水泵的输入端连接，清水泵 的输出端与保安过滤器的输入端连接，保安过滤器的输出端与高压泵的输入端 连接，高压泵的输出端与反渗透装置的输入端连接，反渗透装置的输出端与深 度除盐装置的输入端连接。
2.根据权利要求1所述的市政污水回用的全膜处理系统，其特征在于：还 包括一个加速澄清器，该加速澄清器连接于曝气调节池与膜生物反应器之间。
说明书
市政污水回用的全膜处理系统
技术领域
本实用新型涉一种市政污水回用的全膜处理系统。
背景技术
传统的船舶污水处理工艺如化学混凝法、生化法(常用工艺包括活性污泥 法、SBR法、生物接触氧化法等)均对船舶污水有一定处理效果，但面对最新颁 布的国际海事组织(IMO)MEPC159(55)决议规定的最新船舶污水排放标准，上述 方法均存在一定技术缺陷，无法满足排放要求。MBR是近年来迅速发展的一种新 兴污水处理工艺，兼有活性污泥、沉淀、微滤的功能，相对于传统工艺具有容 积负荷高、处理能力强，处理效果稳定，无需后续配套沉淀、过滤单元等优点。
2006年公开的中国发明专利(申请专利号200510021232.6)“船舶污水无污 泥净化处理方法及其设备”。特征在于由预处理、高效厌氧反应、高级氧化反 应组成。该专利说明存在多处明显基本概念性错误和按照现有污水处理理论无 法解释的论述。如(1)，其预处理装置器，“在充足的氧及磁力和机械能的共同 作用下，迅速发生反应，生成以H2为主的生物气”。该论述的问题是，第一，在 预处理器中发生何种反应能够在氧、磁力和机械能的作用下产生H2这是无法解释 的。该专利自称无污泥，确又将H2定义为“生物气”，一般来说只将经厌氧微生 物分解有机物产生的气体称之为生物气。第二，在其“高效厌氧反应器”，又 是依靠“强机械力”装置，发生“快速厌氧反应”，缺乏基本常识，厌氧反应 本质是厌氧微生物的酶促反应，只与温度、pH值、污染物浓度、有害物质等有 关，与是否存在强机械力无关，另外，既然是厌氧反应，必须有厌氧微生物(厌 氧污泥)，而该专利的名称是“无污泥”必然是矛盾的。上述系统的结构复杂， 成本高。而MBR(膜生物反应器)的出现为一种新型的污水处理的研制提供了可 能。
发明内容
针对现有技术的不足，本实用新型提供了一种结构简单、成本低廉的市政 污水回用的全膜处理系统。
解决上述技术问题的技术方案如下：

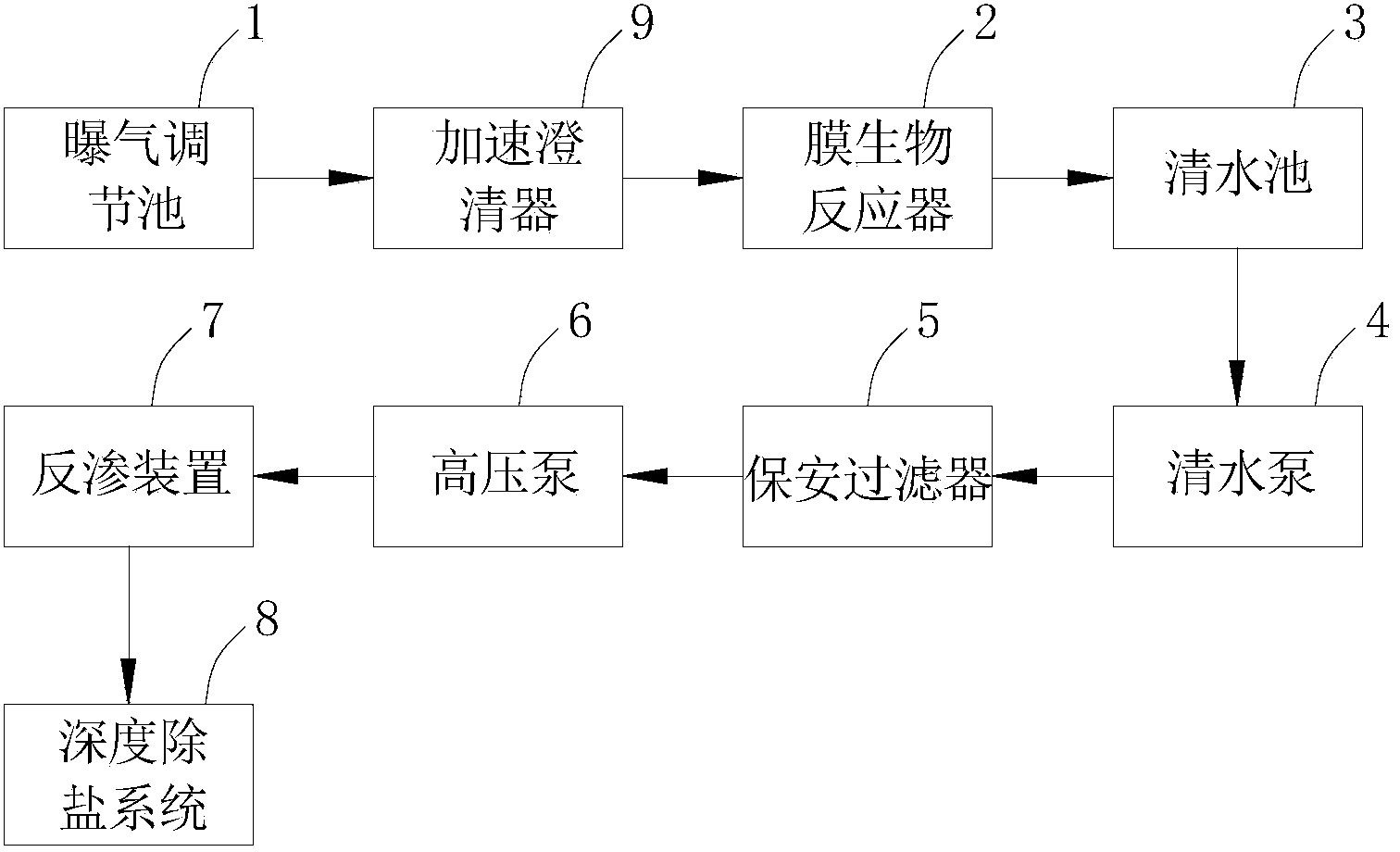

市政污水回用系统，包括曝气调节池、膜生物反应器、清水池、清水泵、 保安过滤器、高压泵、反渗透装置、深度除盐装置，曝气调节池的输出端与膜 生物反应器的输入端连接，膜生物反应器的输出端与清水池的输入端连接，清 水池的输出端与清水泵的输入端连接，清水泵的输出端与保安过滤器的输入端 连接，保安过滤器的输出端与高压泵的输入端连接，高压泵的输出端与反渗透 装置的输入端连接，反渗透装置的输出端与深度除盐装置的输入端连接。
还包括一个加速澄清器，该加速澄清器连接于曝气调节池与膜生物反应器 之间。
采用了上述方案，本实用新型采用膜生物反应器作为核心器件，具有容积 负荷高，处理效果稳定，无需后续配套沉淀单元，并且，上述系统只由几个简 单的部件组成，具有结构简单、成本低的优点。
