申请日2013.11.22
公开(公告)日2014.05.07
IPC分类号C02F9/04
摘要
本实用新型属于水处理技术领域，具体是一种污水处理装置。本实用新型包括过滤装置、高压泵、反渗透主机，其中高压泵安装在过滤装置左侧，反渗透主机安装在过滤装置右侧，所述的过滤装置与反渗透主机通过管道依次连接，所述过滤装置包括机械过滤器、活性炭过滤器。本实用新型的机械过滤器设置有加药装置;活性炭过滤器设置有加药装置。本实用新型过滤装置由不锈钢材料制成，经久耐用，抗腐蚀性强，且提升了过滤装置的储水量。本实用新型结构简单，实用性强，制作成本不高，本产品适合在同类产品中推广使用。
权利要求书
1.一种污水处理装置，包括过滤装置、高压泵、反渗透主机， 其特征在于高压泵安装在过滤装置左侧，反渗透主机安装在过滤 装置右侧，所述的过滤装置与反渗透主机通过管道依次连接，所 述过滤装置包括机械过滤器、活性炭过滤器，其中机械过滤器、 活性炭过滤器分别设置有加药装置。
2.根据权利要求1所述的一种污水处理装置，其特征在于所述 的加药装置呈矩形，加药装置设置有开口，开口处安装有活塞。
3.根据权利要求1所述的一种污水处理装置，其特征在于所述 的机械过滤器与活性炭过滤器通过管道连接，机械过滤器与活性 炭过滤器的连接处安装有止回阀。
4.根据权利要求1所述的一种污水处理装置，其特征在于所述 的机械过滤器、活性炭过滤器还分别连接有排气装置、排污装置。
5.根据权利要求1所述的一种污水处理装置，其特征在于所述 的过滤装置由不锈钢材料制成。
说明书
一种污水处理装置
技术领域
本实用新型属于水处理技术领域，具体是一种污水处理装置。
背景技术
生活中，居民要排放大量的生活用水。在水资源及其匮乏的现 阶段，充分收集、利用居民排放的生活用水，显得尤为重要。将居 民排放的污水集中处理后，可以用于绿化灌溉、冲洗车辆等用途。 现有技术中，处理污水大多采用物理与化学结合的处理方法，以混 凝沉淀技术与活性炭吸附技术相结合为基本污水处理方式，让污水 通过格栅，调节槽后，经过絮凝沉淀池，超滤膜，再消毒后，即为 符合要求的水源。但是，现有技术中，上述污水处理方式成本比较 高，不能广泛应用。
实用新型内容
本实用新型的目的是为了解决现有技术中的不足，提供一种成 本低的污水处理装置。

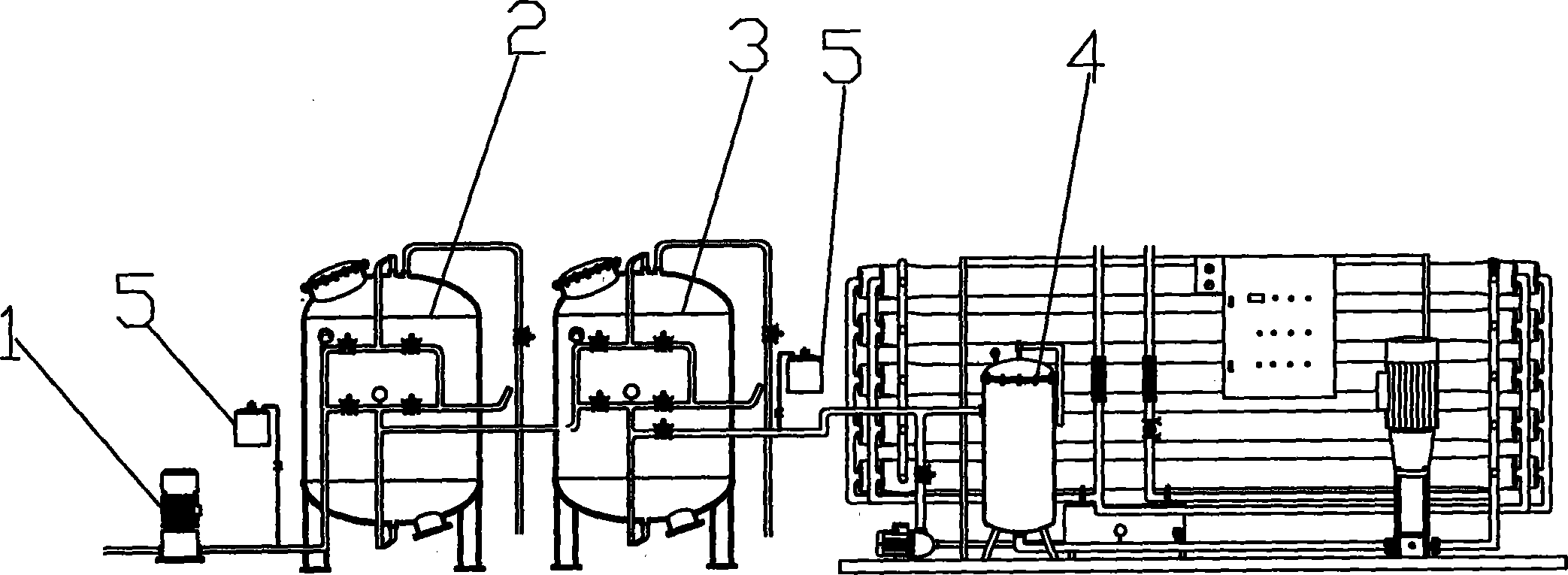

本实用新型包括过滤装置、高压泵、反渗透主机，其中高压泵 安装在过滤装置左侧，反渗透主机安装在过滤装置右侧，所述的过 滤装置与反渗透主机通过管道依次连接，所述过滤装置包括机械过 滤器、活性炭过滤器，其中机械过滤器、活性炭过滤器分别设置有 加药装置。
本实用新型的加药装置呈矩形，加药装置设置有开口，开口处 安装有活塞。
本实用新型的机械过滤器与活性炭过滤器通过管道连接，机械 过滤器与活性炭过滤器的连接处安装有止回阀。
本实用新型的机械过滤器、活性炭过滤器还分别连接有排气装 置、排污装置。
本实用新型过滤装置由不锈钢材料制成，经久耐用，抗腐蚀性 强，且提升了过滤装置的储水量。
本实用新型是一种污水处理装置，机械过滤器、活性炭过滤器 分别设置有加药装置，且加药装置安装有活塞，方便放入勾兑好的 化学药剂。另外，本实用新型结构简单，实用性强，制作成本不高， 本产品适合在同类产品中推广使用。
