申请日2013.02.27
公开(公告)日2013.07.24
IPC分类号C02F9/04
摘要
本实用新型公开了一种工业污水无动力加药混凝、斜板沉淀处理系统，包括带有污水提升泵的调节池;污水提升泵的出水口通过管道分别与第一文丘里管、第二文丘里管和第一加药池相连通，第一加药池通过管道与第二加药池相连通，第二加药池通过管道与沉淀池相连通;第一文丘里管和第二文丘里管分别通过管道与第二加药池和第一加药池相连通，第一文丘里管和第二文丘里管的喉部进水口分别通过管道与第一药剂贮存箱和第二药剂贮存箱相连通;沉淀池内设置有斜板沉淀器。本实用新型优点在于能够高效去除工业污水中悬浮颗粒物、溶解性金属离子。使絮体在短时间内和水分离，并快速沉淀，减少了沉淀时间和沉淀池的体积。
权利要求书

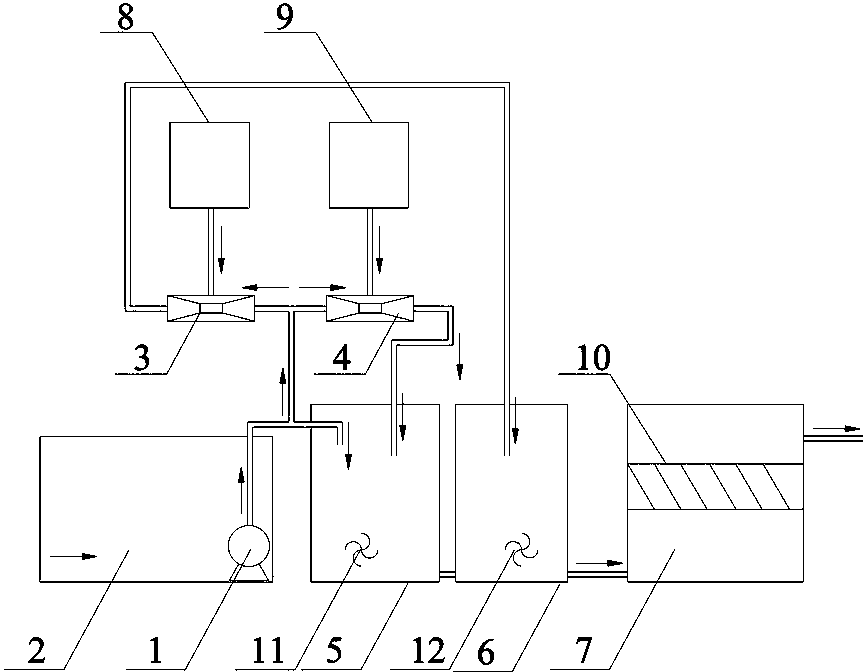

1.一种工业污水无动力加药混凝、斜板沉淀处理系统，包括带有污水提升泵(1)的调节池(2);其特征在于：所述污水提升泵(1)的出水口通过管道分别与第一文丘里管(3)、第二文丘里管(4)和第一加药池(5)相连通，所述第一加药池(5)通过管道与第二加药池(6)相连通，所述第二加药池(6)通过管道与沉淀池(7)相连通;所述第一文丘里管(3)和第二文丘里管(4)分别通过管道与第二加药池(6)和第一加药池(5)相连通，第一文丘里管(3)和第二文丘里管(4)的喉部进水口分别通过管道与第一药剂贮存箱(8)和第二药剂贮存箱(9)相连通;在所述沉淀池(7)内设置有斜板沉淀器(10)。
2.根据权利要求1所述的工业污水无动力加药混凝、斜板沉淀处理系统，其特征在于：在所述第一加药池(5)和第二加药池(6)内分别设置有第一搅拌器(11)和第二搅拌器(12)。
说明书
工业污水无动力加药混凝、斜板沉淀处理系统
技术领域
本实用新型涉及水处理系统，尤其是涉及一种工业污水无动力加药混凝、斜板沉淀处理系统。
背景技术
工业污水一般含有大量的悬浮物和溶解性的金属离子,在进入生化处理阶段前要先进行化学沉淀去除大部分的悬浮物和溶解性的金属离子，以减轻后续生化处理的负担。化学沉淀法就是通过投加混凝剂和絮凝剂使工业污水中的悬浮物和溶解性金属离子形成大的絮体并凝聚在一起，然后沉淀出来，污水得到净化。传统的药剂投加方法是人工投加或者利用加药泵投加。传统的投加方法都存在投加量不稳定、药剂混合效果不好的缺点。此外，传统的化学沉淀方法是通过平流式或竖流式沉淀池完成，沉淀效率低下。
发明内容
本实用新型目的在于提供一种沉淀效率高、污水处理效果好的工业污水无动力加药混凝、斜板沉淀处理系统。
为实现上述目的，本实用新型可采取下述技术方案：
本实用新型所述的工业污水无动力加药混凝、斜板沉淀处理系统，包括带有污水提升泵的调节池;所述污水提升泵的出水口通过管道分别与第一文丘里管、第二文丘里管和第一加药池相连通，所述第一加药池通过管道与第二加药池相连通，所述第二加药池通过管道与沉淀池相连通;所述第一文丘里管和第二文丘里管分别通过管道与第二加药池和第一加药池相连通，第一文丘里管和第二文丘里管的喉部进水口分别通过管道与第一药剂贮存箱和第二药剂贮存箱相连通;在所述沉淀池内设置有斜板沉淀器。
在所述第一加药池和第二加药池内分别设置有第一搅拌器和第二搅拌器。
本实用新型优点在于能够高效去除工业污水中悬浮颗粒物、溶解性金属离子。使絮体在短时间内和水分离，并快速沉淀，减少了沉淀时间和沉淀池的体积;经过本装置处理后，污水中的悬浮颗粒物去除率可达到80%～90%，溶解性金属离子去除率可达75%～80%。
