申请日2013.11.21
公开(公告)日2014.02.12
IPC分类号C02F3/30
摘要

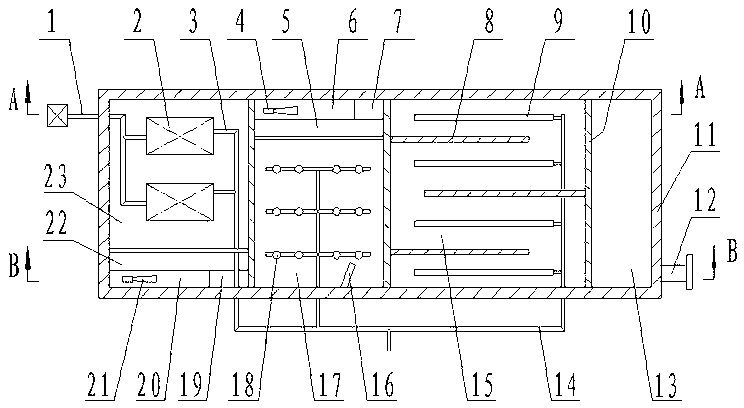

本发明公开了一种兼氧型膜生物反应一体化污水处理设备，属于环保设备;旨在提供一种脱氮除磷效果好、无外排污泥的污水处理设备。它包括水箱;水箱(11)中有水解区(13)、兼氧区(15)、曝气区(17)和反应区(23)，右侧的隔板(10)上有第二过水口(25)、中间的隔板(10)上有第一回流道(7)和第三过水口(26)、左侧的隔板(10)上有第一过水口(24)和第二回流道(19);兼氧区(15)中有曝气搅拌管(9)，曝气区(17)中有曝气器(18)、第一浓缩区(6)和第一射流泵(4);反应区(23)中有膜组件(2)、曝气管(3)、第二浓缩区(20)、以及第二射流泵(21)。
权利要求书
1.一种兼氧型膜生物反应一体化污水处理设备，包括水箱;其特征在于：水箱(11)由三块隔板(10)将其分隔为水解区(13)、兼氧区(15)、曝气区(17)和反应区(23)，水箱(11)上有与水解区(13)连通的进水管(12);在右侧的隔板(10)上有将水解区(13)与兼氧区(15)连通的第二过水口(25)、在中间的隔板(10)上有将兼氧区(15)与曝气区(17)连通的第一回流道(7)和第三过水口(26)、在左侧的隔板(10)上有将曝气区(17)与反应区(23)连通的第一过水口(24)和第二回流道(19);兼氧区(15)中有与风管(14)连通的多根曝气搅拌管(9);曝气区(17)中靠近水箱后壁的位置有由第一斜板(5)隔离出来的第一浓缩区(6)，该第一浓缩区中有与第一回流道(7)位置对应的第一射流泵(4)，第一斜板(5)的另一侧有固定在曝气区(17)中与风管(14)连通的若干曝气器(18);反应区(23)中靠近水箱前壁的位置有由第二斜板(22)隔离出来的第二浓缩区(20)，该第二浓缩区中有与第二回流道(19)位置对应的第二射流泵(21)，第二斜板(22)的另一侧有固定在反应区(23)中与出水管(1)连通的膜组件(2)，该膜组件的下方有与风管(14)连通的多根曝气管(3)。
2.根据权利要求1所述的兼氧型膜生物反应一体化污水处理设备，其特征在于：兼氧区(15)中有多块呈交错分布的横隔板(8)，各曝气搅拌管(9)分别位于相邻的横隔板(8)之间、且靠近水箱底部。
3.根据权利要求1或2所述的兼氧型膜生物反应一体化污水处理设备，其特征在于：曝气区(17)中靠近第三过水口(26)的位置有挡板(16)，曝气器(18)靠近水箱底部布置。
4.根据权利要求1或2所述的兼氧型膜生物反应一体化污水处理设备，其特征在于：第一过水口(24)和第二过水口(25)靠近水箱顶部及水箱后壁设置，第一回流道(7)和第二回流道(19)靠近水箱底部设置，第三过水口(26)靠近水箱底部及水箱前壁设置。
5.根据权利要求3所述的兼氧型膜生物反应一体化污水处理设备，其特征在于：第一过水口(24)和第二过水口(25)靠近水箱顶部及水箱后壁设置，第一回流道(7)和第二回流道(19)靠近水箱底部设置，第三过水口(26)靠近水箱底部及水箱前壁设置。
说明书
兼氧型膜生物反应一体化污水处理设备
技术领域
本发明涉及一种环保设备，尤其涉及一种污水处理设备。
背景技术
膜生物反应器是一种由膜分离单元与生物处理单元相结合的污水处理装置，已广泛应用于污水处理中。由于膜生物反应器以好氧生化处理为主，在膜反应区及好氧区的污泥浓度较高，且以高溶解氧状态运行;因此仍需及时将排出的污泥另行处理。此外，目前的好氧型膜生物反应一体化设备无法实现脱氮除磷，需另行设置缺氧、厌氧设备，好氧区及膜反应区的混合液需外围设备回流至缺氧区、厌氧区才能达到脱氮除磷的效果。
发明内容：针对现有技术中存在的上述缺陷，本发明旨在提供一种脱氮除磷效果好、无外排污泥的兼氧型膜生物反应一体化污水处理设备。
为了实现上述目的，本发明采用以下技术方案：它包括水箱;水箱由三块隔板将其分隔为水解区、兼氧区、曝气区和反应区，水箱上有与水解区连通的进水管;在右侧的隔板上有将水解区与兼氧区连通的第二过水口、在中间的隔板上有将兼氧区与曝气区连通的第一回流道和第三过水口、在左侧的隔板上有将曝气区与反应区连通的第一过水口和第二回流道;兼氧区中有与风管连通的多根曝气搅拌管;曝气区中靠近水箱后壁的位置有由第一斜板隔离出来的第一浓缩区，该第一浓缩区中有与第一回流道位置对应的第一射流泵，第一斜板的另一侧有固定在曝气区中与风管连通的若干曝气器;反应区中靠近水箱前壁的位置有由第二斜板隔离出来的第二浓缩区，该第二浓缩区中有与第二回流道位置对应的第二射流泵，第二斜板的另一侧有固定在反应区中与出水管连通的膜组件，该膜组件的下方有与风管连通的多根曝气管。
兼氧区中有多块呈交错分布的横隔板，各曝气搅拌管分别位于相邻的横隔板之间、且靠近水箱底部;曝气区中靠近第三过水口的位置有挡板，曝气器靠近水箱底部布置;第一过水口和第二过水口靠近水箱顶部及水箱后壁设置，第一回流道和第二回流道靠近水箱底部设置，第三过水口靠近水箱底部及水箱前壁设置。
与现有技术比较，本发明由于采用了上述技术方案，以MBR(膜生物反应器)为主体，利用曝气空气推动污水在水箱中作内循环流动，从而可对污泥截留、实现在高污泥浓度条件下运行;另外，由于可通过控制曝气量的方式来调节水中的溶解氧浓度，因此可在兼氧条件下运行，并实现污泥的内源消化及脱氮除磷。
