申请日2013.11.21
公开(公告)日2014.07.09
IPC分类号C02F1/02
摘要
本实用新型属于生物实验设备技术领域，具体涉及一种生物实验室污水灭菌装置，所述生物实验室污水灭菌装置，包括进水管和出水管，还包括多头雾化喷嘴、电热片和灭菌腔，进水管插入灭菌腔一端，多头雾化喷嘴在灭菌腔内部与进水管相连，电热片为蜂巢形，多头雾化喷嘴插入电热片内部，灭菌腔的另一端设有出水管。本实用新型通过蜂巢形电热片对生物实验室产生的污水进行彻底杀菌，无需等待，灭菌过程不影响正常实验的进行，在灭菌腔外部设置外壳，灭菌腔及外壳之间设置真空隔热，为防止热辐射对外壳温度的影响，在外壳外部添加冷却水循环装置及时散热，在灭菌的同时保护实验人员的安全。
权利要求书

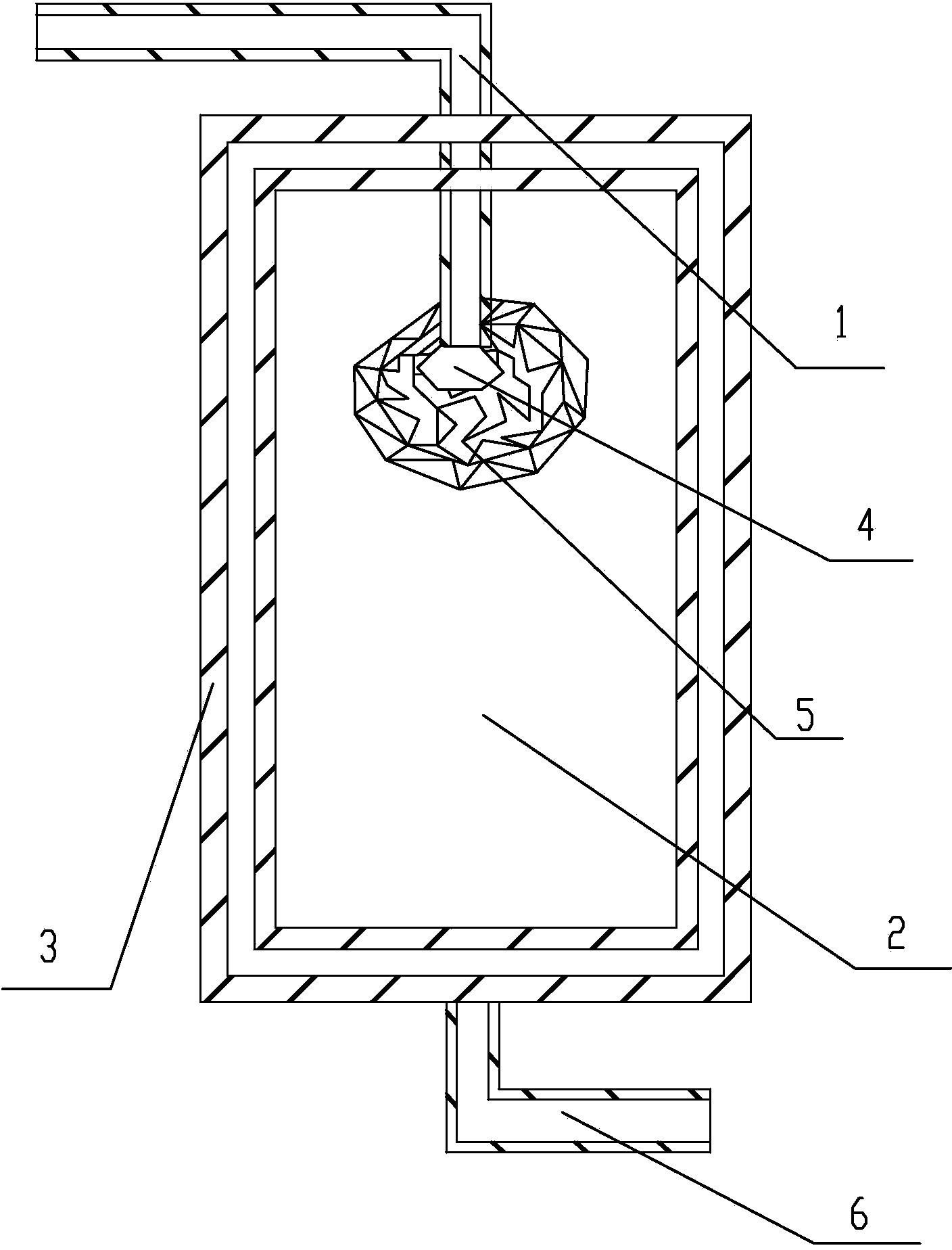

1.一种生物实验室污水灭菌装置，包括进水管(1)和出水管(6)，其特征在于， 还包括多头雾化喷嘴(4)、电热片(5)和灭菌腔(2)，进水管(1)插入灭菌腔(2)一 端，多头雾化喷嘴(4)在灭菌腔(2)内部与进水管(1)相连，电热片(5)为蜂巢形， 多头雾化喷嘴(4)插入电热片(5)内部，灭菌腔(2)的另一端设有出水管(6)。
2.根据权利要求1所述的生物实验室污水灭菌装置，其特征在于，所述灭菌腔(2) 外部设有外壳(3)。
3.根据权利要求1或2所述的生物实验室污水灭菌装置，其特征在于，所述灭菌腔 (2)与外壳(3)之间设为真空。
4.根据权利要求3所述的生物实验室污水灭菌装置，其特征在于，所述外壳(3) 外表面设有冷却水循环装置。
说明书
生物实验室污水灭菌装置
技术领域
本实用新型属于生物实验设备技术领域，具体涉及一种生物实验室污水灭菌装置。
背景技术
在生物实验室内，很多生物实验会产生含有大量细菌的污水，如果直接排放，很可能会 导致细菌的大量滋生，造成菌群繁殖泛滥，甚至传播疾病，因此需要特别的灭菌装置对实验 室产生的污水进行处理，常用的高温杀菌方法通常会存在杀菌不彻底的情况，而紫外灭菌由 于紫外线辐射对人体的伤害较大，在使用后通常需要等待20-30分钟才能继续实验，浪费大 量的时间。
实用新型内容
为克服上述技术中的不足，本实用新型的目的在于：提供一种生物实验室污水灭菌装置， 在实现彻底除菌的效果的同时，不会对人体造成任何伤害，保证实验的正常进行。
本实用新型为解决其技术问题所采用的技术方案为：
所述生物实验室污水灭菌装置，包括进水管和出水管，还包括多头雾化喷嘴、电热片和 灭菌腔，进水管插入灭菌腔一端，多头雾化喷嘴在灭菌腔内部与进水管相连，电热片为蜂巢 形，多头雾化喷嘴插入电热片内部，灭菌腔的另一端设有出水管。
其中，所述灭菌腔外部设有外壳，避免高温的灭菌腔直接放置在空气中。
其中，所述灭菌腔与外壳之间设为真空，可以避免灭菌腔内部高温通过热传导和对流传 热向外壳传导，导致外壳温度过高，烫伤实验室工作人员。
其中，所述外壳外表面设有冷却水循环装置，真空结构并不能完全阻挡热量的传递，通 过热辐射传导的热量也会到达外壳，外壳外表面设置的冷却水循环装置可以快速吸收热辐射 产生的热量，保证外壳温度相对恒定。
本实用新型中，污水通过进水管进入灭菌腔，多头雾化喷嘴将污水雾化后喷洒到电热片 内部，加热至高温的电热片随即对雾化后的污水进行高温灭菌，灭菌过程中，高温电热片使 污水汽化，电热片的蜂巢形结构可以保证各个方向的污水蒸汽在其内部得到彻底杀菌，灭菌 腔可以避免污水蒸汽溢出，造成环境危害，灭菌完成后的污水经过冷却通过出水管排出，冷 却水循环装置可以快速吸收热辐射产生的热量，保持外壳温度相对恒定，保护实验人员的安 全。
与现有技术相比，本实用新型具有以下有益效果：
本实用新型通过蜂巢形电热片对生物实验室产生的污水进行彻底杀菌，无需等待，灭菌 过程不影响正常实验的进行，在灭菌腔及外壳之间设置真空隔热，为防止热辐射对外壳温度 的影响，在外壳外部添加冷却水循环装置及时散热，在灭菌的同时保护实验人员的安全。
