申请日2013.02.17
公开(公告)日2013.09.11
IPC分类号C02F9/14
摘要
一种绿色建筑雨污水处理及回用系统，包括顺次连接的化粪池、格栅沉淀池、混凝沉淀池、水平潜流式人工湿地、中水处理系统。本实用新型解决传统污水处理系统中占地面积大、出水效果差以及运行费用高的技术问题，在建筑物场地有限的情况下达到污水处理的最优化设计，最大程度的节约能源，达到建筑物内水资源回用的标准。通过反渗透和消毒处理，净化后的中水用于建筑物的冲厕及植物浇灌等。本系统的优点是废水的处理效果符合污水回用的要求，BOD、COD、重金属等物质的处理效率均可达到90%以上，运行费用低，具有良好经济效益。
权利要求书
1.一种绿色建筑雨污水处理及回用系统，其特征在于，包括顺次连接的化粪池、格栅沉淀池、混凝沉淀池、水平潜流式人工湿地、中水处理系统。
2.根据权利要求1所述的一种绿色建筑雨污水处理及回用系统，其特征在于，所述的水平潜流式人工湿地，该湿地底部具有坡度，该湿地由布水池、填料与湿地植物三部分组成。
3.根据权利要求2所述的一种绿色建筑雨污水处理及回用系统，其特征在于，所述湿地底部坡度是4度。
说明书
绿色建筑雨污水处理及回用系统
技术领域：
本实用新型涉及绿色建筑雨污水回用系统，适合处理主要组成成分为建筑物内生活污水及雨水。
背景技术：
近年来由于经济的高速发展，资源的浪费日益严重。世界各国对建筑物节能的要求日趋严格。为了节约水资源和达到绿色建筑的要求，对建筑物中生活用水及雨水的回收处理技术要求较高，一直以来并没有得到很好的解决。目前，对建筑物生活污水的处理主要采用二沉池和生物膜处理法，但这些方法均未解决回用水质及建筑场地合理布置、美观等问题，其设备较负责，维护费用较高。
实用新型内容：
本实用新型的目的在于针对目前绿色建筑的要求，根据建筑场地一般较狭小、需美观和水资源循环利用等特点，提供一种运行费用低、可靠性好、节能、美观，适用于建筑物中生活用水及雨水的建筑物雨污水净化系统。
为实现上述目的，本实用新型是通过以下技术方案实现的：

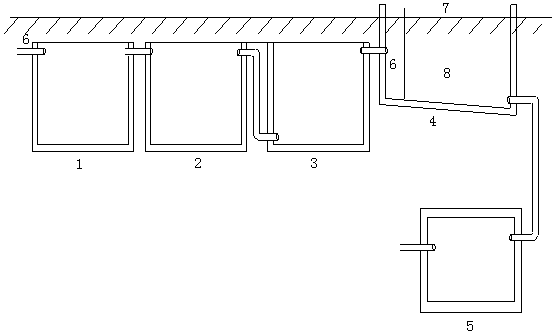

一种绿色建筑雨污水处理及回用系统，包括顺次连接的化粪池、格栅沉淀池、混凝沉淀池、水平潜流式人工湿地、中水处理系统。
所述水平潜流式人工湿地，湿地底部坡度约为4度，湿地由布水池、填料与湿地植物三部分组成，最终从湿地底部流出。
所述混凝沉淀池中还包括含有有机高分子混凝剂的加药罐。
所述中水处理系统中还包括生物膜反渗透、臭氧消毒。
本实用新型的有益效果在于：雨水汇入经化粪池处理的生活污后，依次经格栅沉淀池、混凝沉淀池、水平潜流式人工湿地、中水处理系统，将污水处理装置处理后的中水回用，进行灌溉或冲厕。本系统采取有针对性的水处理工艺，在提高处理效率的同时降低水处理能耗，减少建筑物处理废水的投资成本、最大的降低运行及维护等相关费用，同时保证废水经处理工艺后能够达到污水回用标准。
