申请日2013.05.17
公开(公告)日2013.10.23
IPC分类号C02F9/04
摘要
本实用新型提供一种内河船舶生活污水粉碎消毒储存柜，属于船舶装备技术领域，其结构是柜体顶部设置有污水进管、通气管、加药管、冲洗管，柜体底部连通有排水管，排水管上设置有法兰定位排水管球阀，排水管连接到粉碎泵上，粉碎泵由电机驱动，粉碎泵连接扬程管，扬程管连接三通管，三通管一路连接回流管，回流管与柜体上部连通，回流管上设置有法兰定位回流球阀，三通管另一路连接支管，支管上设置有法兰定位支管球阀;柜体上部设置有浮球液位计和配电柜，柜体顶部设置有液位报警灯，配电柜分别与浮球液位计、液位报警灯和电机连接。该内河船舶生活污水粉碎消毒储存柜技术集成度高，效能发挥好，操作简单，运行成本低。
权利要求书
1.内河船舶生活污水粉碎消毒储存柜，其特征在于包括柜体、粉碎泵和配电柜，柜体顶部设置有污水进管、通气管、加药管、冲洗管，柜体底部连通有排水管，排水管上设置有法兰定位排水管球阀，排水管连接到粉碎泵上，粉碎泵由电机驱动，粉碎泵连接扬程管，扬程管连接三通管，三通管一路连接回流管，回流管与柜体上部连通，回流管上设置有法兰定位回流球阀，三通管另一路连接支管，支管上设置有法兰定位支管球阀;柜体上部设置有浮球液位计和配电柜，柜体顶部设置有液位报警灯，配电柜分别与浮球液位计、液位报警灯和电机连接。
2.根据权利要求1所述的内河船舶生活污水粉碎消毒储存柜，其特征在于粉碎泵采用半开式叶轮离心泵，半开式叶轮离心泵的叶轮背盖板上设置有反轴向力短叶轮。
3.根据权利要求1所述的内河船舶生活污水粉碎消毒储存柜，其特征在于柜体侧面开设有设备清洗口，设备清洗口上设置有密封盖，密封盖通过螺栓和螺母连接在柜体上。
4.根据权利要求1所述的内河船舶生活污水粉碎消毒储存柜，其特征在于柜体顶部侧边缘设置有挂耳。
说明书
内河船舶生活污水粉碎消毒储存柜
技术领域
本实用新型涉及船舶装备技术领域，具体地说是一种内河船舶生活污水粉碎消毒储存柜。
背景技术
人类赖以生存的地表水源，尤其是湖泊，正面临着气候变化和人类活动所造成的水质污染、水位下降的共同挑战，作位地球的天然蓄水池和重要的谈水生态系统，湖泊面临的各方面挑战对谈水资源安全构成严重威胁。目前，除工农业生产外，运输和旅游船只生活污水残渣也同样加剧了对河湖水质的影响。保护淡水水源的意识，如何从船只做起，是现阶段人类活动极其重要的环节，特别是在目前保护湖泊意识谈薄，知识匮乏的情况下尤为重要。
发明内容
本实用新型的技术任务是解决现有技术的不足，提供一种内河船舶生活污水粉碎消毒储存柜。

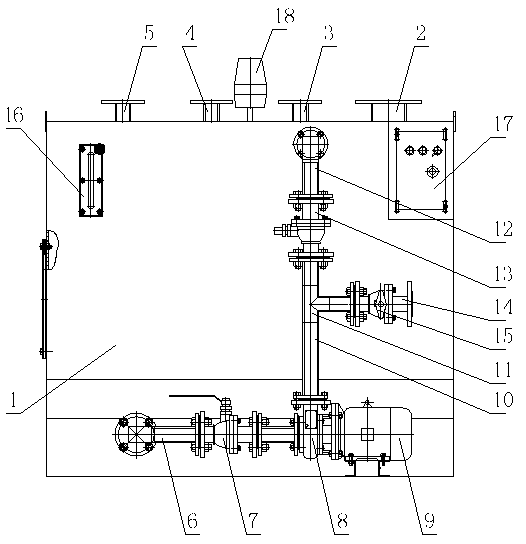

本实用新型的技术方案是按以下方式实现的，该内河船舶生活污水粉碎消毒储存柜，其结构包括柜体、粉碎泵和配电柜，柜体顶部设置有污水进管、通气管、加药管、冲洗管，柜体底部连通有排水管，排水管上设置有法兰定位排水管球阀，排水管连接到粉碎泵上，粉碎泵由电机驱动，粉碎泵连接扬程管，扬程管连接三通管，三通管一路连接回流管，回流管与柜体上部连通，回流管上设置有法兰定位回流球阀，三通管另一路连接支管，支管上设置有法兰定位支管球阀;柜体上部设置有浮球液位计和配电柜，柜体顶部设置有液位报警灯，配电柜分别与浮球液位计、液位报警灯和电机连接。
粉碎泵采用半开式叶轮离心泵，半开式叶轮离心泵的叶轮背盖板上设置有反轴向力短叶轮。
柜体侧面开设有设备清洗口，设备清洗口上设置有密封盖，密封盖通过螺栓和螺母连接在柜体上。
柜体顶部侧边缘设置有挂耳。
本实用新型与现有技术相比所产生的有益效果是：
该内河船舶生活污水粉碎消毒储存柜可担任船舶产生污水处理的工作，还可对污水进行药物消毒、生物降解等处理，并利用粉碎泵将污水中的杂质粉碎，粉碎之后的污水 或回流进行循环处理、二次使用，或排出。
该内河船舶生活污水粉碎消毒储存柜关键结构优化设计，包括在叶轮及泵的进口处设计安装多组刀刃，刀刃的最佳形态，结构、数量及材质选择等，叶轮背面设计反轴向力短叶轮形态结构能很好的消除泵体震动。
该内河船舶生活污水粉碎消毒储存柜的粉碎泵采用液体低位停止运行和高位报警装置的设置。
该内河船舶生活污水粉碎消毒储存柜的配电柜可采用自动控制和人工手动控制相结合技术;还可采用加药装置适量加注技术，降低能耗与节约成本。
该内河船舶生活污水粉碎消毒储存柜技术集成度高，效能发挥好，操作简单，运行成本低。
该内河船舶生活污水粉碎消毒储存柜设计合理、结构简单、安全可靠、使用方便、易于维护，具有很好的推广使用价值。
