申请日2012.12.28
公开(公告)日2014.10.08
IPC分类号B01D65/00; C02F1/44; B01D63/10
摘要

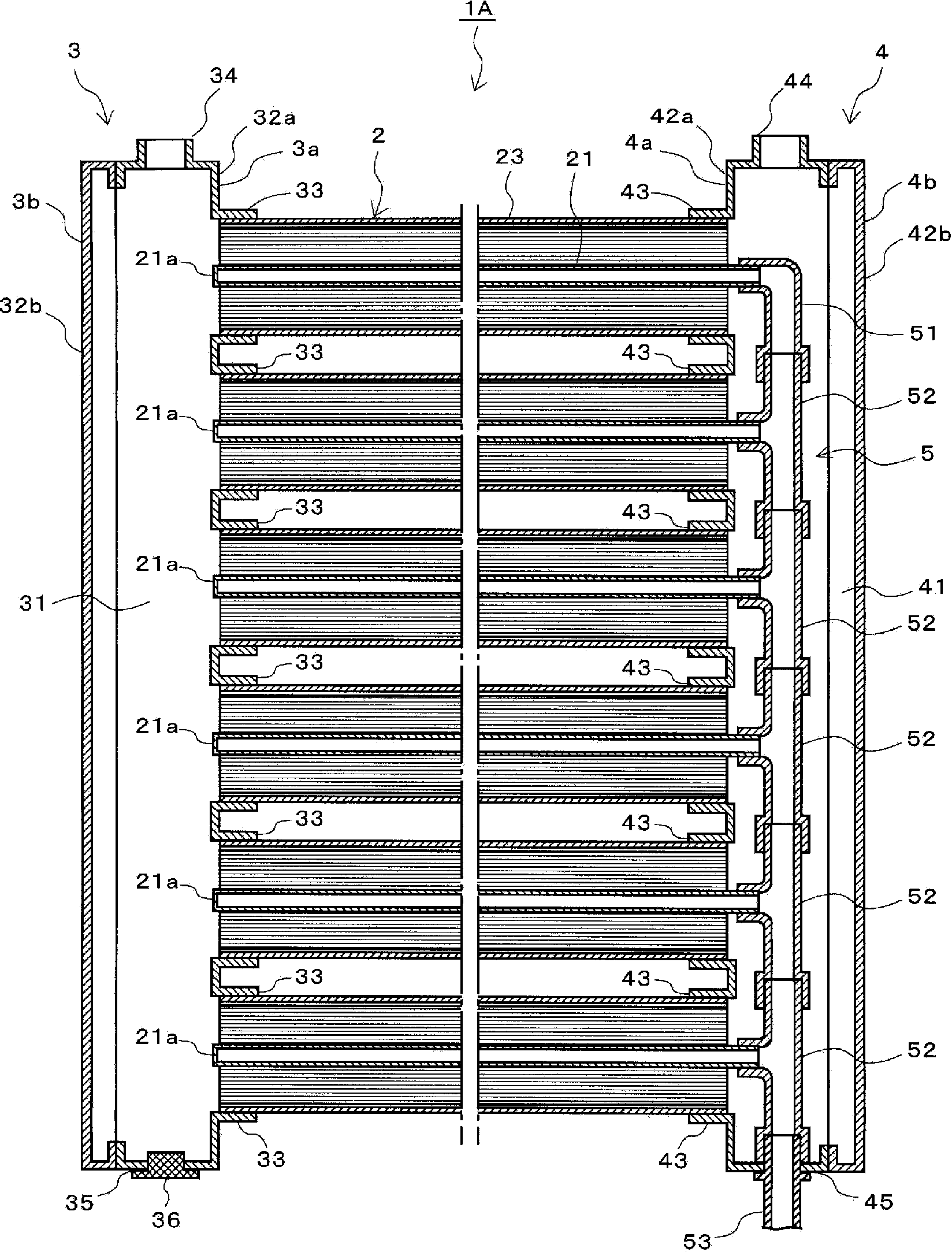

本发明的目的在于，提供一种水处理用膜组件单元，其可以简化分别与多个螺旋膜组件的两端部共用地连接的歧管构造，可靠且容易地进行与螺旋膜组件的集水管的可靠性高的水密连接。该目的通过其特征在于如下的水处理用膜组件单元来实现，即：包括与多个螺旋膜组件(2)的两端部共用地连接、且在其与外部之间进行原水的流出流入的歧管(3、4)，歧管(3、4)各自可分割成包含连接螺旋膜组件(2)的侧面(32a、42a)的第一部件(3a、4a)、包含与该侧面(32a、42a)不同的侧面(32b、42b)的第二部件(3b、4b)而构成，在集水管(21)的端部开口的至少任一歧管(3、4)的内部设有由配管(51、52)形成的一个处理水流路(5)，集水管(21)的端部分别与处理水流路(5)连接。
权利要求书
1.一种水处理用膜组件单元，包括：
螺旋膜组件，所述螺旋膜组件在外筒内容纳集水管和卷绕在该集水管 的外周的多个封筒状膜，并且将相邻的所述封筒状膜之间作为原水流路; 和
歧管，所述歧管与多个所述螺旋膜组件的两端部分别共用地连接，且 分别与外部之间进行原水的流出流入，
其中，在所述螺旋膜组件的所述原水流路和两个所述歧管的内部之间 能够进行原水的流出流入，
并且其中，所述歧管各自是可分割成包含与所述螺旋膜组件连接的侧 面的第一部件和包含与所述侧面不同的侧面的第二部件而构成的，
在所述集水管的端部开口的至少任一个所述歧管的内部，设有由配管 形成的一个处理水流路，并且所述集水管的端部分别与所述处理水流路连 接。
2.根据权利要求1所述的水处理用膜组件单元，其特征在于，
所述集水管仅一个端部开口，
所有所述螺旋膜组件的所述集水管仅在两个所述歧管中的任一个歧 管开口，且仅在该一个歧管的内部设有所述处理水流路。
3.根据权利要求1所述的水处理用膜组件单元，其特征在于，
所述集水管仅一个端部开口，
所有所述螺旋膜组件的所述集水管分别在两个所述歧管处分开而开 口，在两个所述歧管的内部分别设有所述处理水流路。
4.根据权利要求1所述的水处理用膜组件单元，其特征在于，
所述集水管的两端部分别开口，
所有所述螺旋膜组件的所述集水管在两个所述歧管分别开口，且在两 个所述歧管的内部分别设有所述处理水流路。
5.根据权利要求1～4中任一项所述的水处理用膜组件单元，其特征 在于，
所述处理水流路通过将与所述螺旋膜组件的每个所述集水管对应的 多个配管部件彼此连接而形成。
说明书
水处理用膜组件单元
技术领域
本发明涉及水处理用膜组件单元，更详细地，涉及螺旋膜组件和歧管 的连接构造被改良的膜组件单元。
背景技术
目前，正在进行通过膜处理而去除船舶压载水中的微生物的尝试。特 别是像油船那样的巨大船舶，由于压载箱的容量也非常大，因此对压载水 进行膜处理时，需要在短时间内处理庞大的量的压载水，并因此需要在船 舶内设置庞大的数量的膜。
因此，本申请的申请人提出了对构成原水的流路的歧管连接有多个螺 旋膜组件的构造的水处理用膜组件单元(专利文献1)。
螺旋膜组件具有将通过在集水管的外周卷绕多个封筒状膜而形成的 构造体的外周用外筒覆盖的构造，通过将多个螺旋膜组件的端部与一个歧 管连接以可进行原水的流出流入，由此构成一个水处理用膜组件单元。
图7是表示该水处理用膜组件单元的要部剖视图。图中，100是螺旋 膜组件、200是与螺旋膜组件100的一端部连接的第一歧管、300是与螺 旋膜组件100的另一端部连接的第二歧管。
螺旋膜组件100在中心轴部分配置有一端被封闭、仅另一端开口的集 水管103，在该集水管103的外周卷绕有多个封筒状膜102。在该集水管 103的外周卷绕有多个封筒状膜102而形成的构造体按照集水管103的纵 向方向与外筒101的纵向方向一致的方式被容纳在该外筒101内。
第一歧管200内部具有共用于多个膜组件100的原水室201，在壁面 形成有导入原水的原水导入口202和用于连接螺旋膜组件100的外筒101 的一端的多个安装开口部203。
第二歧管300内部具有共用于多个螺旋膜组件100的洗净废液室(原 水浓缩液)301和相对于该洗净废液室301被区分开且共用于多个螺旋膜 组件100的处理水室302。各螺旋膜组件100的集水管103的开口端和处 理水室302连接。在壁面形成有排出处理水室302内的处理水的处理水排 出口303、排出洗净废液室301内的废液的废液排出口304、用于连接螺 旋膜组件100的外筒101的另一端的多个安装开口部305。
这些第一歧管200及第二歧管300和螺旋膜组件100的外筒101经由 O形环等密封部件嵌合在一起，通过例如用粘接剂进行固着，或贯穿第一 歧管200和第二歧管300架起螺栓(未图示)而进行连接，并且通过使集 水管103的开口端与第二歧管300的处理水室302的壁面贯通，使得该集 水管103的内部和处理水室302连通。
根据这种水处理用膜组件单元，具有能够并列地进行大量的压载水的 膜处理且非常有效，且能够实现省空间化等很多优点。
现有技术文献
专利文献
专利文献1:(日本)特开2011-92824号公报
发明概述
发明要解决的课题
本发明人为进一步提高该水处理用膜组件单元的性能进行了锐意研究，结果发现了以下新的课题。
第一，由于来自螺旋膜组件的处理水通过集水管在一端部收集，因此 仅在分别与螺旋膜组件的两端部连接的歧管中的一歧管中设有独立的处 理水室。由此，使歧管构造大型化、复杂化，而且必须使歧管各自形成不 同的构造。尤其是将水处理用膜组件搭载在船舶上以用于压载水的处理的 情况，要想能够有效利用有限的船舶内的空间，必要条件就是紧凑化。因 此，希望螺旋膜组件的两端部的各歧管可以小型化、简单化，并且可以使 歧管构造共用化。
第二，螺旋膜组件的集水管所开口的端部侧和歧管的连接除了将螺旋 膜组件的外筒与歧管以水密的方式进行连接以外，还必须按照使集水管的 端部和歧管内的处理水室连通的方式相对于该处理水室的隔壁以水密的 方式进行连接。因为需要避免处理水中混入原水(原水浓缩液)。但是， 集水管在歧管的内部按照贯通处理水室的隔壁的方式连接，所以不能直接 确认集水管 的端部和隔壁的连接状态。因此，希望可以容易地确认集水管 的端部的连接状态(密封状态)。
第三，集水管的端部按照贯通形成于歧管内的处理水室的壁部的方式 被连接，因此，需要可靠地进行集水管的端部和隔壁的水密。但是，如上 所述，与不能直接确认集水管的端部和隔壁的连接状态的情况赶在一起， 难以形成可靠性高的水密构造。因此，希望可以通过可靠性高的水密构造 连接集水管的端部。
于是，本发明的课题在于，提供可以简化与多个螺旋膜组件的两端部 分别共用地连接的歧管构造，并且能够可靠且容易地与螺旋膜组件的集水 管进行可靠性高的水密连接的水处理用膜组件单元。
另外，本发明的另一课题通过以下记载就会明白。
用于解决课题的手段
上述课题通过以下各发明来解决。
1.
一种水处理用膜组件单元，包括：螺旋膜组件，所述螺旋膜组件在外 筒内容纳集水管和卷绕在该集水管的外周的多个封筒状膜，并且将相邻的 所述封筒状膜之间作为原水流路;和歧管，所述歧管与多个所述螺旋膜组 件的两端部分别共用地连接，且在与各外部之间进行原水的流出流入，其 中，在所述螺旋膜组件的所述原水流路和两个所述歧管的内部之间能够进 行原水的流出流入，
并且其中，所述歧管各自是可分割成包含连接所述螺旋膜组件的侧面 的第一部件和包含与所述侧面不同的侧面的第二部件而构成的，
在所述集水管的端部开口的至少任一个所述歧管的内部，设有由配管 形成的一个处理水流路，并且所述集水管的端部分别与所述处理水流路连 接。
2.
根据上述1所述的水处理用膜组件单元，其特征在于，
所述集水管仅一个端部开口，所有所述螺旋膜组件的所述集水管仅在 两个所述歧管中的任一个歧管开口，且仅在该一个歧管的内部设有所述处 理水流路。
3.
根据上述1所述的水处理用膜组件单元，其特征在于，
所述集水管仅一个端部开口，所有所述螺旋膜组件的所述集水管分别 在两个所述歧管处分开而开口，在两个所述歧管的内部分别设有所述处理 水流路。
4.
根据上述1所述的水处理用膜组件单元，其特征在于，
所述集水管的两端部分别开口，所有所述螺旋膜组件的所述集水管在 两个所述歧管分别开口，且在两个所述歧管的内部分别设有所述处理水流 路。
5.
根据上述1～4中任一项所述的水处理用膜组件单元，其特征在于， 所述处理水流路通过将与所述螺旋膜组件的每个所述集水管对应的多个 配管部件彼此连接而形成。
发明效果
根据本发明，能够提供可以简化与多个膜组件的两端部分别共用地连 接的歧管构造，并且能够可靠且容易地与膜组件的集水管进行可靠性高的 水密连接的膜组件单元。
