申请日2013.04.16
公开(公告)日2013.08.21
IPC分类号B01D36/02
摘要
本实用新型公开了一种水处理纤维球过滤器，包括罐体、布水器、上层布气管、下层滤板、下层布气管、滤网、纤维球、集水器及上层滤板，其特征在于：所述罐体内自上而下依次设置上层滤板、上层布气管、下层滤板、下层布气管及集水器;所述上层滤板和下层滤板的上方均放置有纤维球。本实用新型具有两层过滤、更高的过滤精度、纤维球易清洗、运行操作方便。
权利要求书

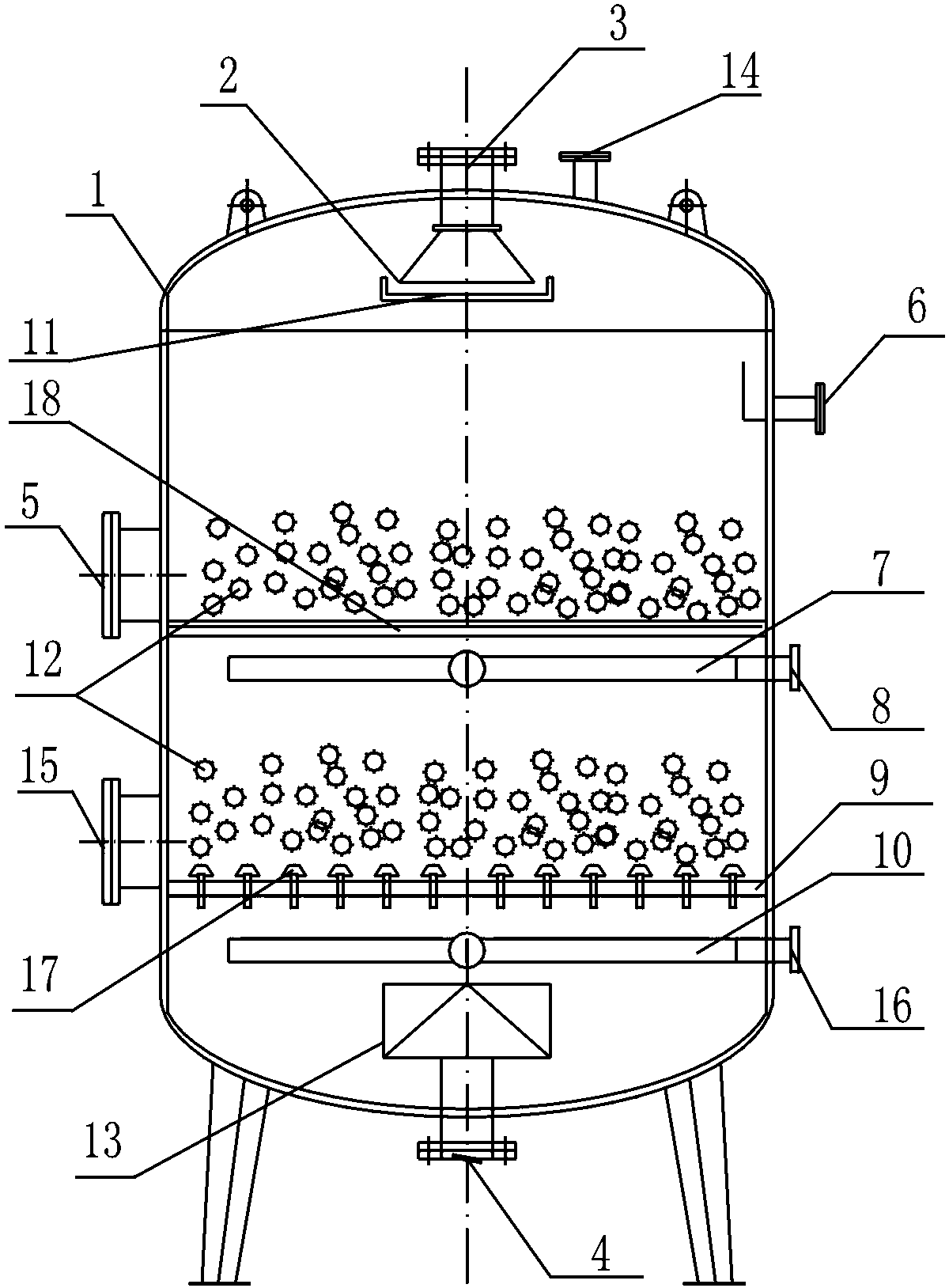

1.一种水处理纤维球过滤器，包括罐体(1)、布水器(2)、上层布气管(7)、下层滤板(9)、下层布气管(10)、滤网(11)、纤维球(12)、集水器(13)及上层滤板(18)，其特征在于：所述罐体(1)内自上而下依次设置上层滤板(18)、上层布气管(7)、下层滤板(9)、下层布气管(10)及集水器(13);所述上层滤板(18)和下层滤板(9)的上方均放置有纤维球(12)。
2.根据权利要求1所述的一种水处理纤维球过滤器，其特征在于：所述下层滤板(9)设置有两个以上的滤头(17)。
3.根据权利要求1所述的一种水处理纤维球过滤器，其特征在于：所述布水器(2)的外部设置有滤网(11)。
4.根据权利要求1所述的一种水处理纤维球过滤器，其特征在于：所述上层布气管(7)通过管道与罐体(1)侧面的上层进气口(8)连接。
5.根据权利要求1所述的一种水处理纤维球过滤器，其特征在于：所述下层布气管(10)通过管道与罐体(1)侧面的下层进气口(16)连接。
说明书
一种水处理纤维球过滤器
技术领域
本实用新型涉及一种水处理过滤器，具体涉及一种水处理纤维球过滤器。
背景技术
水处理过滤器的种类很多，常见的有以下几种。1、胶囊加压式纤维过滤装置，它是一种能实现有序变空隙的理想滤层结构，但存在设备复杂，胶囊容易破裂，不易更换，过滤精度低等不足。2、短纤维制成纤维球，填装在过滤器内形成的过滤装置，主要缺点：因纤维球是呈辐射状的球体，靠近球中心部位的纤维密实，反洗时无法疏松，截留的污物难于彻底清除;用气、水联合清洗时纤维球易流失，用机械搅拌清洗时纤维球易破碎，且不易洗，容易被油污染等不足。3、刷型纤维过滤器，即用纤维长丝制成纤维束，将一端挂在多孔管上，另一端悬空或部分悬挂在载体上，流体自纤维束悬空端进入滤层，从多孔一端流出，主要缺点：工作时和清洗时滤层密度相同，保证清洗效果就不能很好地保证过滤效果。现有的活动滤板水力压实纤维束过滤，过滤时在水力作用下，自动形成压实的滤层结构，实现过滤过程，反洗时在水力作用下，纤维滤层自动松散，使纤维滤料得以清洗，进入下一个生产周期。
实用新型内容
本实用新型的目的在于提供一种具有两层过滤、更高的过滤精度、纤维球易清洗、运行操作方便应用于水处理的过滤器。
本实用新型的目的主要通过以下技术方案实现：一种水处理纤维球过滤器，包括罐体、布水器、上层布气管、下层滤板、下层布气管、滤网、纤维球、集水器及上层滤板，其特征在于：所述罐体内自上而下依次设置上层滤板、上层布气管、下层滤板、下层布气管及集水器;所述上层滤板和下层滤板的上方均放置有纤维球。
所述下层滤板设置有两个以上的滤头。
所述布水器的外部设置有滤网。
所述上层布气管通过管道与罐体侧面的上层进气口连接。
进一步的，所述下层布气管通过管道与罐体侧面的下层进气口连接。
本实用新型与现有技术相比具有以下优点和有益效果：采用纤维球作为滤元，纤维球具有巨大的比表面积和表面自由能，增加了水中杂质颗粒与滤料的接触机会及滤料的吸附能力，大大提高了过滤效率和截污容量;纤维球分层设置易清洗，纤维球容许高强度气-水联合清洗，可保证清洗效果，防止滤层积泥。
