申请日2013.04.09
公开(公告)日2013.09.11
IPC分类号C02F9/14
摘要
本实用新型涉及一种用于感光干膜生产废水处理的系统，其包括清洗调节池、脱附调节池、催化微电解系统、水解酸化池以及SBR池;其中，所述清洗调节池、脱附调节池、催化微电解系统、水解酸化池和SBR池依次连接;于所述水解酸化池和SBR池之间设有一回流管。本实用新型的废水处理系统能够专门针对感光干膜生产产生的废水进行有效处理，其具有结构简单、处理效果好且处理成本低等诸多优点，避免了废水排发对环境的污染。
权利要求书

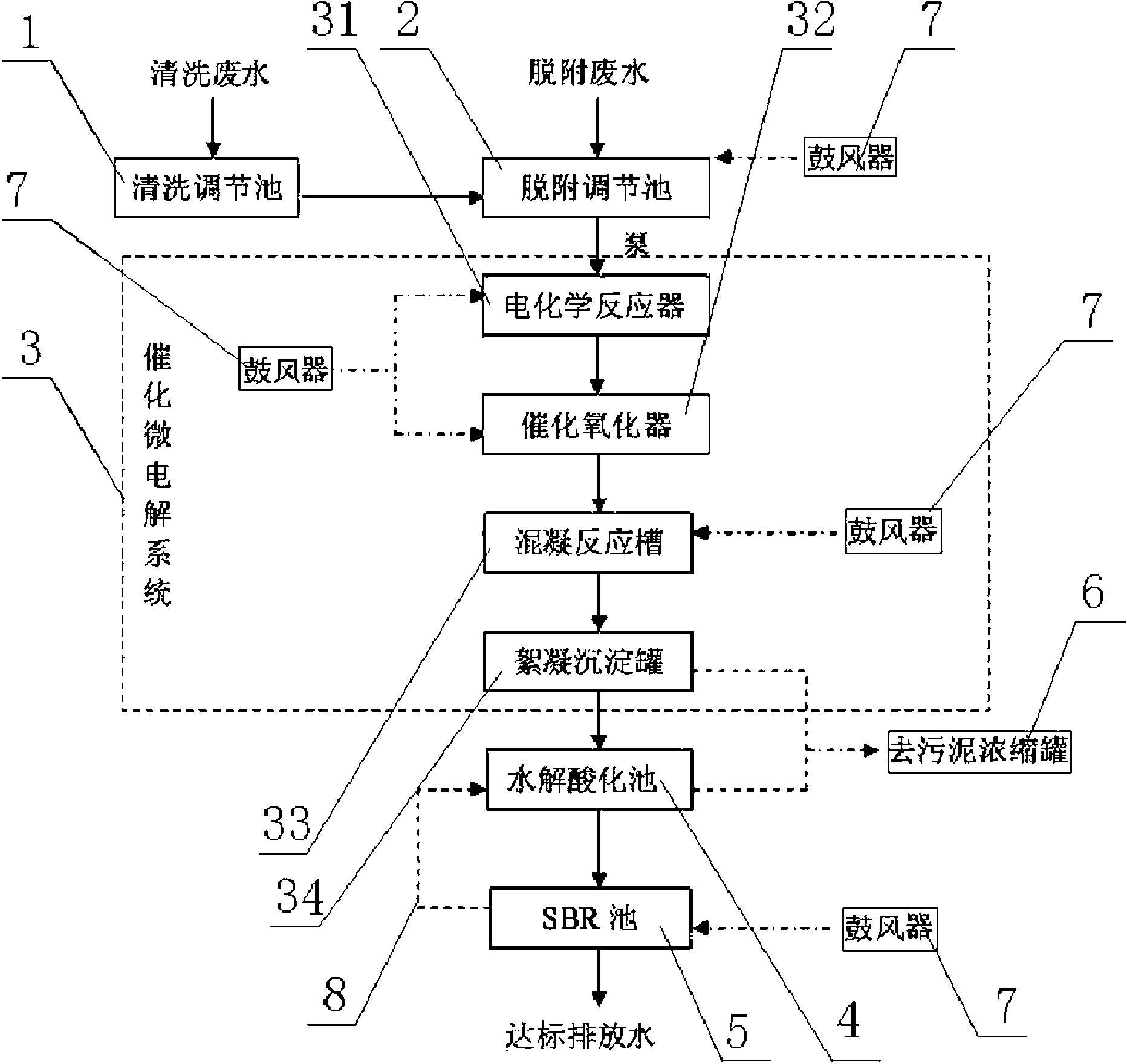

1.一种用于感光干膜生产废水处理的系统，其特征在于：包括清洗调节池、脱附调节池、催化微电解系统、水解酸化池以及SBR池;其中，所述清洗调节池、脱附调节池、催化微电解系统、水解酸化池和SBR池依次连接;于所述水解酸化池和SBR池之间设有一回流管。
2.如权利要求1所述的用于感光干膜生产废水处理的系统，其特征在于：所述催化微电解系统包括依次连接的电化学反应器、催化氧化器、混凝反应槽以及絮凝沉淀池;其中，所述电化学反应器和脱附调节池对接;所述絮凝沉淀池和水解酸化池对接。
3.如权利要求2所述的用于感光干膜生产废水处理的系统，其特征在于：所述絮凝沉淀池和水解酸化池分别连接至一去污泥浓缩罐。
4.如权利要求3所述的用于感光干膜生产废水处理的系统，其特征在于：于所述脱附调节池、电化学反应器、催化氧化器、混凝反应槽和SBR池上分别连接有一鼓风器。
说明书
一种用于感光干膜生产废水处理的系统
技术领域
本实用新型涉及一种废水处理系统，具体涉及一种用于感光干膜生产废水处理的系统，属于环保设备技术领域。
背景技术
干膜(Dry film)在涂状中是相对湿膜(Wet film)而言的,干膜是一种高分子的化合物，它通过紫外线的照射后发生光聚合反应形成一种稳定的物质附着于铜板(不锈钢)面，实现阻挡电镀和蚀刻的功能，其主要应用于印制线路板的制作，也可用于不锈钢的图形制作。
然而，感光干膜在生产过程中会产生反应釜清洗水、冲洗废水和丁酮脱附废水等废水。这些废水的污染物浓度高，污染程度重。而现有技术的废水处理设备不能很好的针对感光干膜生产产生的废水进行有效的处理。
因此，为解决上述技术问题，确有必要提供一种新型的用于感光干膜生产废水处理的系统，以克服现有技术中的所述缺陷。
实用新型内容
为解决上述问题，本实用新型的目的在于提供一种结构简单、处理效果好的用于感光干膜生产废水处理的系统。
为实现上述目的，本实用新型采取的技术方案为：一种用于感光干膜生产废水处理的系统，其包括清洗调节池、脱附调节池、催化微电解系统、水解酸化池以及SBR池;其中，所述清洗调节池、脱附调节池、催化微电解系统、水解酸化池和SBR池依次连接;于所述水解酸化池和SBR池之间设有一回流管。
本实用新型的用于感光干膜生产废水处理的系统进一步设置为：所述催化微电解系统包括依次连接的电化学反应器、催化氧化器、混凝反应槽以及絮凝沉淀池;其中，所述电化学反应器和脱附调节池对接;所述絮凝沉淀池和水解酸化池对接。
本实用新型的用于感光干膜生产废水处理的系统进一步设置为：所述絮凝沉淀池和水解酸化池分别连接至一去污泥浓缩罐。
本实用新型的用于感光干膜生产废水处理的系统还设置为：于所述脱附调节池、电化学反应器、催化氧化器、混凝反应槽和SBR池上分别连接有一鼓风器。
与现有技术相比，本实用新型具有如下有益效果：本实用新型的废水处理系统能够专门针对感光干膜生产产生的废水进行有效处理，其具有结构简单、处理效果好且处理成本低等诸多优点，避免了废水排发对环境的污染。
