申请日2012.12.24
公开(公告)日2013.03.20
IPC分类号C02F9/14
摘要
本发明公开一种农村生活污水废水连续处理装置，长方形壳体内隔有厌氧区、兼氧区、好氧区、生物过滤区，好氧区内的上部是生物过滤区，好氧区内悬挂有生物填料，生物过滤区内填充有活性炭;兼氧区中液面上放置第一浮标，第一泵一端连接于兼氧区的中下部、另一端通从好氧区顶部伸在好氧区的壳体壁和生物过滤区的壳体壁之间，伸在两个所述壳体壁之间的管路端包含文丘里管，文丘里管开口朝向下方，该开口正下部设有挡板，挡板正下部设导流板，导流板搭放在漂浮在好氧区液面上的第二浮球上;好氧区液面上还漂浮第二浮标;好氧区和生物过滤区之间设第二泵;本发明集厌氧、兼氧、好氧、生物过滤室于一体，占地面积小、处理率高、自动化程度高。
权利要求书

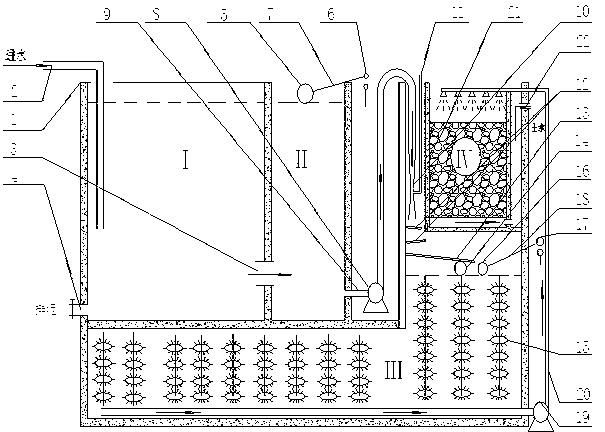

1.一种农村生活污水废水连续处理装置，包含一个长方形壳体(1)，其特征是：长方形壳体(1)内隔有厌氧区(Ⅰ)、兼氧区(Ⅱ)、好氧区(Ⅲ)、生物过滤区(Ⅳ)四部分，厌氧区(Ⅰ)隔壁是兼氧区(Ⅱ)，好氧区(Ⅲ)呈L型，从厌氧区(Ⅰ)和兼氧区(Ⅱ)的底部延伸至兼氧区(Ⅱ)的旁侧，好氧区(Ⅲ)内的上部是生物过滤区(Ⅳ)，好氧区(Ⅲ)内悬挂有生物填料(15)，生物过滤区(Ⅳ)内填充有活性炭(21);
厌氧区(Ⅰ)和兼氧区(Ⅱ)之间有出水管道(3)相连，兼氧区(Ⅱ)中的液面上放置第一浮标(5)，第一浮标(5)通过第一杠杆(7)连接自动开关(6);
第一泵(8)一端通过管路连接于兼氧区(Ⅱ)的中下部、另一端通过管路从好氧区(Ⅲ)顶部伸在好氧区(Ⅲ)的壳体壁和生物过滤区(Ⅳ)的壳体壁之间，并且伸在两个所述壳体壁之间的该管路端包含一个文丘里管(10)和一个连接文丘里管(10)最窄区的空气管(11)，空气管(11)另一端伸到壳体(1)外;文丘里管(10)的开口朝向下方，该开口的正下部设有挡板(12)，挡板(12)的正下部设置高度低于生物过滤区(Ⅳ)底部的导流板(13)，导流板(13)一端活动连接好氧区(Ⅲ)的壳体内壁、另一端搭放在漂浮在好氧区(Ⅲ)液面上的第二浮球(14)上;好氧区(Ⅲ)的液面上还漂浮有第二浮标(16)，第二浮标(16)通过第二杠杆(18)连接自动延时开关(17);好氧区(Ⅲ)和生物过滤区(Ⅳ)之间设置第二泵(19)，第二泵(19)的出水管路伸在生物过滤区(Ⅳ)的顶部。
2.根据权利要求1所述的一种农村生活污水 废水连续处理装置，其特征是：污水从进水管道(2)从厌氧区(Ⅰ)顶部进入到厌氧区(Ⅰ)，厌氧区(Ⅰ)上盖有盖子，盖子呈半封闭状态，厌氧区(Ⅰ)在所述四部分中所占体积最大。
3.根据权利要求1所述的一种农村生活污水废水连续处理装置，其特征是：出水管道(3)位于厌氧区(Ⅰ)和兼氧区(Ⅱ)之间的中下部，厌氧区(Ⅰ)设有一个排泥口(4)。
说明书
一种农村生活污水废水连续处理装置
技术领域
本发明涉及废水处理装置，尤其涉及对农村生活污水废水进行连续处理的装置。
背景技术
当前，我国农村的大多数生活污水直接排放，造成河流、水塘污染，不仅影响村民居住环境，而且严重威胁了农民的身体健康。而目前，农村普遍存在基础设施建设薄弱、排水系统和污水处理建设不够完善等诸多问题。当前农村污水处理主要有两种工艺，一种为膜生物反应器(MBR)工艺，另一种为人工湿地工艺。膜生物反应器是是膜分离技术和活性污泥生物技术的结合，其高效的固液分离使出水水质良好，悬浮物和浊度接近于零，生活污水处理后可直接回用。污水首先经化粪池厌氧消化，降低有机物负荷。但也存在很多缺点，主要体现在膜的??价格比较高，膜污染问题并没有得到彻底解决，如物理性的堵塞、化学性的结构及生物性的污染，从而造成更换周期短、运行维护成本高，另外就是MBR的生化功能并未改变生化本质。人工湿地工艺是农村生活污水经化粪池处理后，上清液通过集水管道进入进水井，经过格栅流入沉淀池，经沉淀的上清液用泵扬入一级人工湿地，而后再进入二级人工湿地，二级人工湿地的出水回流至清水池，可供绿化、灌溉，也可溢流至附近坑塘，但该工艺需要有较大的土地和相应的温度，比如在冬天，该工艺在使用上有很大的局限。
发明内容
本发明的目的是为克服现有技术的不足，提供一种农村生活污水废水连续处理装置，该装置运行过程中所需的能耗小、成本低、自动化程度高、无需人工操作且无污染。
本发明采用的技术方案是：包含一个长方形壳体，长方形壳体内隔有厌氧区、兼氧区、好氧区、生物过滤区四部分，厌氧区隔壁是兼氧区，好氧区呈L型，从厌氧区和兼氧区的底部延伸至兼氧区的旁侧，好氧区内的上部是生物过滤区，好氧区内悬挂有生物填料，生物过滤区内填充有活性炭;厌氧区和兼氧区之间有出水管道相连，兼氧区中的液面上放置第一浮标，第一浮标通过第一杠杆连接自动开关;第一泵一端通过管路连接于兼氧区的中下部、另一端通过管路从好氧区顶部伸在好氧区的壳体壁和生物过滤区的壳体壁之间，并且伸在两个所述壳体壁之间的该管路端包含一个文丘里管和一个连接文丘里管最窄区的空气管，空气管另一端伸到壳体外;文丘里管的开口朝向下方，该开口的正下部设有挡板，挡板的正下部设置高度低于生物过滤区底部的导流板，导流板一端活动连接好氧区的壳体内壁、另一端搭放在漂浮在好氧区液面上的第二浮球上;好氧区的液面上还漂浮有第二浮标，第二浮标通过第二杠杆连接自动延时开关;好氧区和生物过滤区之间设置第二泵，第二泵的出水管路伸在生物过滤区的顶部。
本发明的有益效果是：
1、本发明设备是集厌氧、兼氧、好氧、生物过滤室于一体的污水处理装置，该设备占地面积小、处理率高、处理过程投资小、操作简单费用低、自动化程度高。
2、在好氧区不需要曝气装置，降低污水处理的成本。
3、所有过程全自动控制，有液位控制泵开关，无需人工操作。
