申请日2013.03.11
公开(公告)日2013.08.14
IPC分类号C02F9/02; C02F9/08; C02F9/04
摘要
本实用新型提出一种工业超滤水处理系统，解决现有的水处理技术存在回用水质量较差，水处理效果不理想等问题。一种工业超滤水处理系统，包括依次通过水管连接的进水阀、加压泵、超滤膜组件、消毒装置以及出水龙头;所述超滤膜组件与所述消毒装置之间装有缓冲罐;所述缓冲罐内涂装有抗菌涂层。
权利要求书
1.一种工业超滤水处理系统，包括依次通过水管连接的进水阀、加压泵、 超滤膜组件、消毒装置以及出水龙头;其特征在于：所述超滤膜组件与所述消 毒装置之间装有缓冲罐;所述缓冲罐内涂装有抗菌涂层。
2.如权利要求1所述的一种工业超滤水处理系统，其特征在于：所述消毒 装置为臭氧消毒装置或紫外线消毒装置。
3.如权利要求1所述的一种工业超滤水处理系统，其特征在于：所述抗菌 涂层为纳米银抗菌涂层。
4.如权利要求1所述的一种工业超滤水处理系统，其特征在于：所述进水 阀内装有过滤网。
5.如权利要求4所述的一种工业超滤水处理系统，其特征在于：所述进水 阀包括阀体和阀盖，所述阀盖连接有进水接头，所述阀体连接有出水接头;所 述阀盖通过螺纹装于所述阀体上;所述阀体与所述阀盖之间设有密封圈;
所述阀体内设有用于安装所述过滤网的环形槽，所述环形槽上设有两个缺 口，所述过滤网的边沿设有两块与所述缺口相适配凸沿。
6.如权利要求4或5所述的一种工业超滤水处理系统，其特征在于：所述 过滤网上设有提杆。
说明书
一种工业超滤水处理系统
技术领域
本实用新型涉及工业水处理领域，特别是一种工业超滤水处理系统。
背景技术
我国是一个水资源短缺的国家，人均资源量约为2200m3，约为世界平均水 平的四分之一。而且，我国用水浪费严重，水资源利用率较低。我国的大部分 城市都基本处于缺水状态，特别是北方地区，水资源更是紧张。在水资源紧张 的同时，很多的污水处理厂、企业都将处理后的水直接排入大海，白白浪费掉。 如何缓解用水紧张，特别是企业的生产用水紧张的局面，回用这些处理后的水 已经为大多数人认同。现有的中水回用技术虽然已经较为成熟，但是经过处理 后的处理水质量并不是很好，严重影响了回用水的使用范围;为了提高回用水 的质量，迫切需要对水处理技术进一步升级处理。
实用新型内容
本实用新型提出一种工业超滤水处理系统，解决现有的水处理技术存在回 用水质量较差，水处理效果不理想等问题。
本实用新型的技术方案是这样实现的：

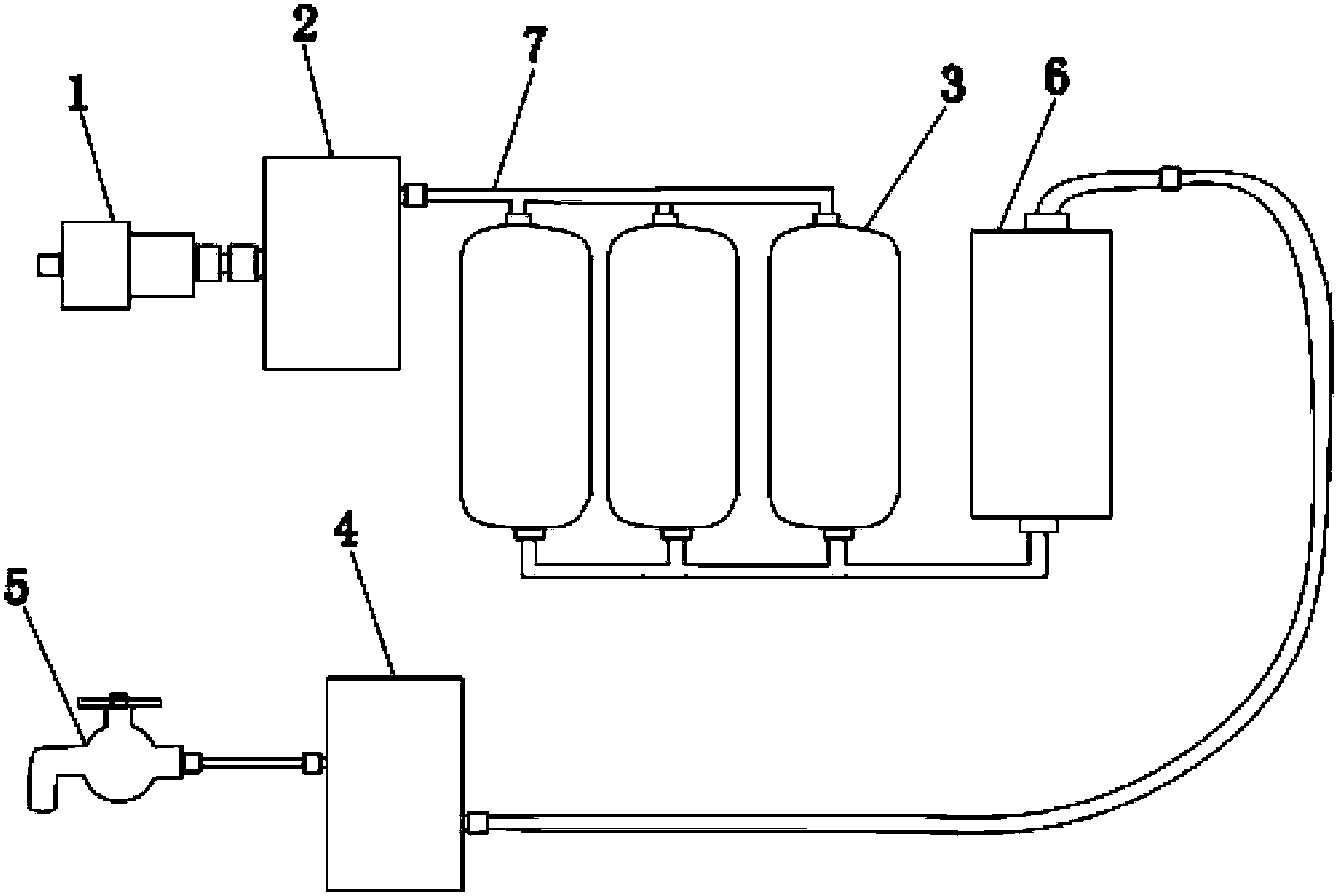

一种工业超滤水处理系统，包括依次通过水管连接的进水阀、加压泵、超 滤膜组件、消毒装置以及出水龙头;所述超滤膜组件与所述消毒装置之间装有 缓冲罐;所述缓冲罐内涂装有抗菌涂层。
优选的，所述消毒装置为臭氧消毒装置或紫外线消毒装置。
优选的，所述抗菌涂层为纳米银抗菌涂层。
优选的，所述进水阀内装有过滤网。
优选的，所述进水阀包括阀体和阀盖，所述阀盖连接有进水接头，所述阀 体连接有出水接头;所述阀盖通过螺纹装于所述阀体上;所述阀体与所述阀盖 之间设有密封圈;所述阀体内设有用于安装所述过滤网的环形槽，所述环形槽 上设有两个缺口，所述过滤网的边沿设有两块与所述缺口相适配的凸沿。
再优选的，所述过滤网上设有提杆。
通过以上描述可知，本实用新型与现有技术相比较，本实用新型具有如下 优点：
1、本实用新型采用超滤膜技术，经过中水回用后产生的回用水，通过本实 用新型的超滤水处理系统进一步净化处理，能够去除回用水中大部分的悬浮物、 细菌、胶体、大分子有机物等;使得水质达到深层净化。
2、本实用新型也可应用于矿泉水、饮用水的净化生产，由于采用超滤膜过 滤对水压要求较高，通常需要对水压进行加压，为了避免水压加压后压力不稳 给后续用水、装水带来不便，本实用新型还设有缓冲罐;缓冲罐内涂装有抗菌 层，能够避免水通过缓冲罐内造成二次污染。
3、进水阀内可装过滤网，这样可以过滤掉大颗粒垃圾，如砂石等，避免砂 石损坏超滤膜;进水阀采用分体式设计，包括阀体和阀盖，过滤网装于阀体的 环形槽内，当砂石较多时，可以旋开阀盖倒出砂石，也可以直接将过滤网取出， 方便更换过滤网和处理过滤的砂石等。
