申请日2012.11.08
公开(公告)日2013.05.08
IPC分类号C02F3/32
摘要
本实用新型属于一种多方式布水及变水位控制的湿地污水处理系统，包括湿地植物(12)、布水区(11)和集水区(13)。其特征在于布水区(11)右侧设有布水总管(1)，在布水总(1)上装有阀一(2)、深层布水分管(4)、阀三(5)、表层布水分管(7)和阀五(8);在集水区(13)右侧设集水总管(17)，在集水总管(17)上装有阀六(18)、表层集水分管(20)、阀八(21)、中层集水分管(23)、深层集水分管(25)和阀十一(26)。该实用新型结构简单，运行方式灵活。解决了北方寒冷地区冬季防冻问题，利于植物根系生长，增加微生物固定数量;充分利用湿地内部空间，增加水停留的时间;防止滤层堵塞，延长湿地系统的使用寿命。
权利要求书

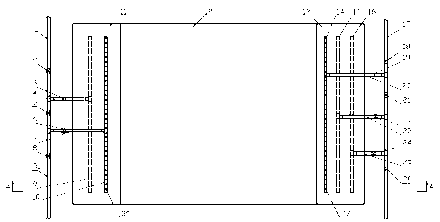

1.一种多方式布水及变水位控制的湿地污水处理系统，包括湿地植物(12)、细基质层(28)、粗基质层(29)、布水区(11)和集水区(13)，其特征在于布水区(11)右侧设有布水总管(1)，在布水总管(1)上装有阀一(2)、深层布水分管(4)、阀三(5)、表层布水分管(7)和阀五(8);深层布水分管(4)另一端与埋在布水区(11)深部的深层布水管(9)连通，深层布水分管(4)上装有阀二(3);表层布水分管(7)另一端与设在布水区(11)上面的表层布水管(10)连通，表层布水分管(7)上装有阀四(6);在集水区(13)的右侧设有集水总管(17)，在集水总管(17)上装有阀六(18)、表层集水分管(20)、阀八(21)、中层集水分管(23)、深层集水分管(25)和阀十一(26);表层集水分管(20)另一端与设在集水区(13)上面的表层集水管(14)连通，表层集水分管(20)上装有阀七(19);中层集水分管(23)另一端与设在集水区(13)中部的中层集水管(15)连通，中层集水分管(23)上装有阀九(22);深层集水分管(25)另一端与设在集水区(13)深部的深层集水管(16)连通，深层集水分管(25)上装有阀十(24)。
2.根据权利要求1所述的一种多方式布水及变水位控制的湿地污水处理系统，其特征在于表层集水管(14)、中层集水管(15)和深层集水管(16)的管壁上均设有多个集水孔(27)。
3.根据权利要求1所述的一种多方式布水及变水位控制的湿地污水处理系统，其特征在于深层布水管(9)和表层布水管(10)的管壁上均设有多个出水孔(30)。
说明书
多方式布水及变水位控制的湿地污水处理系统
技术领域
本实用新型属于人工湿地污水处理系统，特别涉及一种多方式布水及变水位控制的湿地污水处理系统。
背景技术
人工湿地指通过模拟自然湿地，人为设计与建造的由基质、植物、微生物和水体组成的复合体，利用生态系统中的物理、化学和生物的三重协同作用完成对污水的净化处理的生态系统。从工程实用的角度出发，按照系统布水方式的不同或水流方式差异可分为自由表面流人工湿地、水平潜流人工湿地、垂直潜流人工湿地。进人工湿地出水控制装置应该能够提供整个湿地的水位控制，减少水流短路现象，以改变湿地内部的水深及水力停留时间。通常通过调整水位和流量，也可以调整湿地处理系统的性能。随着湿地的运行，无机颗粒会引起沉积物累积，降低有效水深度和改变水的流态，所以需要定期清理湿地内部沉积物。
目前，存在的不足是：人工湿地在低温环境运行时，需要采用人工湿地的保温以及强化预处理，减轻人工湿地的污染负荷措施;人工湿地运行易堵塞，一般需要采用控制污水进入人工湿地系统的悬浮物浓度;定期启动清淤装置;适当的采用间歇运行方式;局部更换人工湿地系统的基质等措施来解决堵塞问题，非常复杂和麻烦。
发明内容
本实用新型的目的在于克服上述技术不足，提供一种解决人工湿地堵塞问题，寒冷地区人工湿地冬季运行问题，具有冲洗、水位调节功能的一种多方式布水及变水位控制的系统。
本实用新型解决技术问题所采用的技术方案是：一种多方式布水及变水位控制的湿地污水处理系统，包括湿地植物、细基质层、粗基质层、布水区和集水区。
其特征在于布水区右侧设有布水总管，在布水总管上装有阀一、深层布水分管、阀三、表层布水分管和阀五;深层布水分管另一端与埋在布水区深部的深层布水管连通，深层布水分管上装有阀二;表层布水分管另一端与设在布水区上面的表层布水管连通，表层布水分管上装有阀四;在集水区的右侧设有集水总管，在集水总管上装有阀六、表层集水分管、阀八、中层集水分管、深层集水分管和阀十一;表层集水分管另一端与设在集水区上面的表层集水管连通，表层集水分管上装有阀七;中层集水分管另一端与设在集水区中部的中层集水管连通，中层集水分管上装有阀九;深层集水分管另一端与设在集水区深部的深层集水管连通，深层集水分管上装有阀十。表层集水管、中层集水管和深层集水管的管壁上均设有多个集水孔。深层布水管和表层布水管的管壁上均设有多个出水孔。
本实用新型的有益效果是：该实用新型结构简单，运行方式灵活，解决了北方寒冷地区冬季防冻问题，有利于诱导植物根系生长，增加微生物固定数量;同时可充分利用湿地内部空间，增加了水停留的时间;防止滤层堵塞，延长了湿地系统的使用寿命。
