申请日2012.11.08
公开(公告)日2013.05.15
IPC分类号C02F3/30
摘要
本实用新型公开了一种小城镇生活污水一体化处理装置，包括厌氧池、缺氧池、好氧池和沉淀池，相邻的各池底部设有通道，方便循环，其特征在于：所述的缺氧池和好氧池是立体式结构，中间用隔板隔开，这样对于用地紧张的地方，节省占地面积;所述缺氧池设有推进器，所述好氧池设有水面推流式曝气机。本实用新型构造简单，可组合成一个整体，在很大程度上减少了基建费用。
权利要求书
1.小城镇生活污水一体化处理装置，包括厌氧池、缺氧池、好氧池和沉淀池，相邻的各池底部设有通道，其特征在于：所述的缺氧池和好氧池是立体式结构，中间用隔板隔开;所述缺氧池设有推进器，所述好氧池设有水面推流式曝气机。
2.根据权利要求1所述的小城镇生活污水一体化处理装置，其特征在于：所述沉淀池设有污泥回流泵，所述污泥回流泵连接回流通道与厌氧池相接。
3.根据权利要求1或2任一项所述的小城镇生活污水一体化处理装置，其特征在于：所述的沉淀池为斜板沉淀池。
4.根据权利要求3所述的小城镇生活污水一体化处理装置，其特征在于：所述沉淀池底部与污泥回流泵相对一侧还设有斜坡。
5.根据权利要求1或2或4任一项所述的小城镇生活污水一体化处理装置，其特征在于：所述厌氧池上端设有进水管，所述沉淀池上端设有可调节出水堰，下端设有排泥管和排泥阀。
说明书
小城镇生活污水一体化处理装置
技术领域
本实用新型涉及污水处理装置，尤其是针对小城镇污水进行集中处理。
背景技术
随着小城镇及乡镇企业迅速发展，人口数量的不断增加，城镇污水排放量也不断增加，然而由于城镇对环保建设不够重视，导致基础设施建设远远落后于城镇建设的发展，缺乏必要的污水收集系统和污水处理设施，污水的随意排放，不仅给人们的生活带来了影响，同时也破坏了小城镇自身的生态环境，造成水体的严重污染，已成为区域性水环境的重要污染源。同时，由于小城镇紧临农村，畜禽养殖，水产养殖、农药及化肥等面源污染也极为严重，均对小城镇饮用水安全和居民生存环境构成严重威胁，制约了经济发展及城镇可持续发展。小城镇在城镇总数中所占比例大，且呈分散型，是继大中城市污水治理后的一个新的战略目标。 如果只注重大、中城市污水处理工程的建设，而忽视数量多、分布广的小城镇的污水治理，其结果必然是小城镇的水源污染防治不可能达到预期目标。根据有关报导，预计今后我国70%以上的生活污水将来自城镇及小区。目前全国95%以上的小城镇均未建污水处理厂，排水系统建设也不完善，小城镇生活污水处理率不足10%，水污染问题已经严重制约着小城镇社会的进步和工农业的发展。
由于小城镇的面积较小，而且小城镇的人口少、居民生活规律相近，导致小城镇污水的日变化系统较大。同时小城镇人口组成中相当一部分是农村人口。由于这些人口具有较强的不稳定性和流动性，他们有可能随农业生产的季节需要发生较大的变化。因此，小城镇污水的水量具有变化幅度大的特点。同时，我国乡镇企业由于经济能力有限，在其工业生产发展过程中，多半选择了生产工艺简单、科技含量低、污染严重的行业。另一方面大中城市原有的生产工艺落后、污染较大的工业企业也有向小城镇转移的趋势，由于受到地方社会经济条件的制约，绝大多数小城镇基本上没有污水处理厂，不少小城镇污水未经处理就近排入环境水体，严重污染水环境，且现有技术的污水处理系统的结构分散、占用空间大，不适合小城镇污水规模小，成分复杂，波动性大，悬浮物浓度较高的特点。
发明内容
针对上述现有技术存在的不足，本实用新型提供一种小城镇生活污水一体化处理装置，该装置构造简单，可组合成一个整体，在很大程度上减少了基建费用。

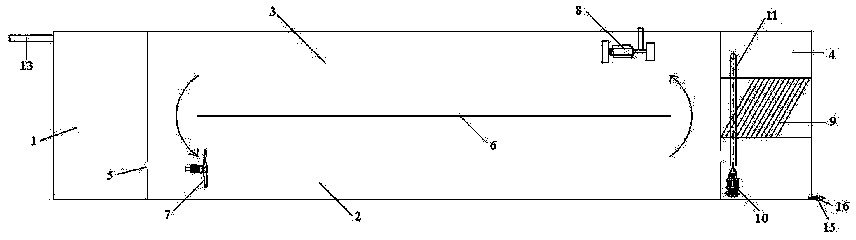

为解决上述现有技术存在的问题，本实用新型采取的技术方案为：小城镇生活污水一体化处理装置，包括厌氧池、缺氧池、好氧池和沉淀池，相邻的各池底部设有通道，方便循环，其特征在于：所述的缺氧池和好氧池是立体式结构，中间用隔板隔开，这样对于用地紧张的地方，节省占地面积;所述缺氧池设有推进器，所述好氧池设有水面推流式曝气机。
所述通道为孔口或管道，用于污水流通。
好氧池使用水面推流式曝气机，从空气中吸收空气与水混合成雾状气泡，均匀溶于水中而起到曝气作用，它能对污水进行高效曝气，既提高了污水处理中的溶解氧，又除去了大部分的BOD，同时还可替代鼓风机供氧，使得污水中的氧利用率可达20-25%以上。曝气机主要由专用电动机、叶轮、吸气室、吸气管、专用保护开关等组成，叶轮由专用电动机带动后高速旋转，使吸气室产生真空低压区，空气在大气压力的作用下，经过吸气管压入吸气室，最后通过叶轮强力输入水中。空气与水高密度混合成雾状气泡，使氧气完全溶解于水中且分布均匀，满足水处理的供氧和混合搅拌需求，且曝气机结构简单，体积轻巧、附属件少，运行稳定，不需要专业人员维护管理。
所述沉淀池设有污泥回流泵，所述污泥回流泵连接回流通道与厌氧池相接。
所述的沉淀池为斜板沉淀池，采用斜板沉淀方式，可有效减小占地面积，同时有利于污泥的沉降。
所述沉淀池底部与污泥回流泵相对一侧还设有斜坡，方便污泥沉淀在污泥回流泵侧。
所述厌氧池上端设有进水管，所述沉淀池上端设有可调节出水堰，下端设有排泥管和排泥阀，可定期进行排泥。
所述厌氧池、缺氧池、好氧池和沉淀池都采用钢结构。
所述一体化处理装置采用固定桥或浮式安装，无特殊基础要求，适合小城镇基础设施较差的情况。
当池体深度过大时，可以通过调整表面推流式曝气机的安装角度，满足深层供氧需求。
本实用新型主要是针对小城镇生活污水，可有效去除有机物、总氮和磷，其工作过程为：污水由进水管进入厌氧池后，通过底部通道再进入缺氧池，通过水面推流式曝气机，使污水在好氧和厌氧之间形成循环，从而达到厌氧、缺氧、好氧的处理工艺，对污染物的去除能够达到最佳效果，缺氧池中推流器是在缺氧池中积泥时使用，污水从厌氧池出来后可由推流器推流，进行彻底的污水循环，经过一段时间循环后从底部通道进入斜板沉淀池，进行污泥沉降，经过沉降后的水经上部可调节出水堰流出，底部沉降的污泥可通过污泥回流泵经过回流通道回流至厌氧池，积聚的污泥可通过排泥管定期排除。
