申请日2012.11.06
公开(公告)日2013.05.15
IPC分类号B01D29/35; B01D29/66; B01D29/64
摘要
一种渗沥液过滤设备，涉及能源环保技术领域。本实用新型包括罐体，罐体顶部置有闷盖。闷盖上置有压力表和排气口，闷盖上安装驱动电机。驱动电机下方连接搅拌轴，搅拌轴上设有与罐体固定连接的过滤筒，过滤筒侧壁为过滤网材料，过滤筒内置有由搅拌轴带动旋转的弹簧刷。罐体侧壁上部连接渗沥液进口管，渗沥液进口管上安装进渗沥液控制阀和进水压差装置并与反冲洗水进口管相连接，反冲洗进水管上安装进水控制阀。罐体侧壁下部置有渗沥液出口管，渗沥液出口管上安装出渗沥液控制阀和出水压差装置，罐体底部连接排污管，排污管上安装排污控制阀。本实用新型能过滤渗沥液中的悬浮物和固体颗粒，保证回喷系统的正常运行，并能进行自动反冲洗保证过滤装置的正常使用。
权利要求书

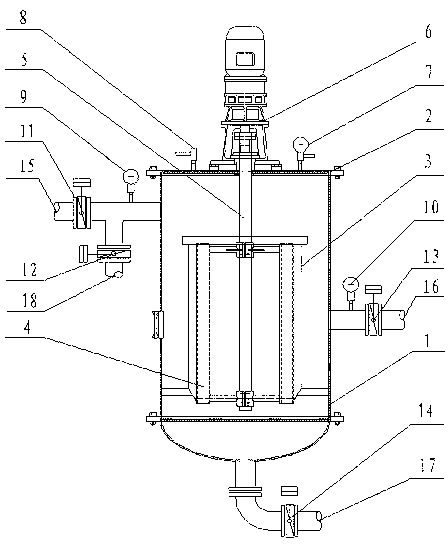

1.一种渗沥液过滤设备，其特征在于，它包括圆筒状的罐体(1)，罐体(1)顶部置有闷盖(2)，闷盖(2)上置有压力表(7)和排气口(8)，闷盖(2)的中心位置安装驱动电机(6)，驱动电机(6)下方垂直连接伸入罐体(1)内腔的搅拌轴(5)，搅拌轴(5)上设有与罐体(1)固定连接的圆柱形的过滤筒(3)，过滤筒(3)侧壁为过滤网材料，过滤筒(3)内置有由搅拌轴(5)带动旋转的弹簧刷(4)，罐体(1)侧壁上部连接渗沥液进口管(15)，渗沥液进口管(15)上安装进渗沥液控制阀(11)和进水压差装置(9)并与反冲洗水进口管(18)相连接，反冲洗进水管(18)上安装进水控制阀(12)，罐体(1)侧壁下部置有渗沥液出口管(16)，渗沥液出口管(16)上安装出渗沥液控制阀(13)和出水压差装置(10)，罐体(1)底部连接排污管(17)，排污管(17)上安装排污控制阀(14)。
2.根据权利要求1所述的渗沥液过滤设备，其特征在于，所述过滤网的空隙在0.1～5mm之间。
说明书
一种渗沥液过滤设备
技术领域
本实用新型涉及能源环保技术领域，特别是用于垃圾渗沥液预处理系统的过滤设备。
背景技术
现有技术中，垃圾坑中的渗沥液一般都由喷枪回喷进入垃圾焚烧炉中进行焚烧处置。由于渗沥液中含有大量的悬浮物和固体颗粒等，容易造成渗沥液输送管道堵塞，并使喷液泵、喷枪等设备的使用寿命缩短。目前，本领域中还没有对渗沥液进行过滤的装置。
发明内容
针对上述现有技术的不足，本实用新型的目的是提供一种渗沥液过滤设备。它能过滤渗沥液中的悬浮物和固体颗粒，保证回喷系统的正常运行，并能进行自动反冲洗保证过滤装置的正常使用。
为了实现上述发明目的，本实用新型通过以下技术方案实现：
一种渗沥液过滤设备，其结构特点是，它包括圆筒状的罐体，罐体顶部置有闷盖。闷盖上置有压力表和排气口，闷盖的中心位置安装驱动电机。驱动电机下方垂直连接伸入罐体内腔的搅拌轴，搅拌轴上设有与罐体固定连接的圆柱形的过滤筒，过滤筒侧壁为过滤网材料，过滤筒内置有由搅拌轴带动旋转的弹簧刷。罐体侧壁上部连接渗沥液进口管，渗沥液进口管上安装进渗沥液控制阀和进水压差装置并与反冲洗水进口管相连接，反冲洗进水管上安装进水控制阀。罐体侧壁下部置有渗沥液出口管，渗沥液出口管上安装出渗沥液控制阀和出水压差装置，罐体底部连接排污管，排污管上安装排污控制阀。
在上述渗沥液过滤设备中，所述过滤网材料的空隙在0.1～5mm之间。
由于本实用新型采用了上述结构，将本实用新型安装在渗沥液焚烧处置系统中时，渗沥液流经本实用新型装置，其中的悬浮物和固体颗粒等杂质留在过滤筒内，过滤后的渗沥液进入喷液泵和喷枪。本实用新型能避免喷液管道、喷液泵和喷枪发生堵塞，延长设备的使用寿命。
