申请日2013.01.17
公开(公告)日2013.04.17
IPC分类号F24H9/00; F24H4/04
摘要
一种淋浴废水废热回收利用装置，它涉及一种废水废热回收利用装置，以解决现有的废水废热回收再利用装置占用空间大，造价较高，适用于大型工厂，不适合单独运用于小型家庭有效合理回收沐浴热水的废热的问题，它包括容积式换热器、压缩式制冷机和换热装置，压缩式制冷机的节流阀的出口端分别与至少三个第一蛇管的进口端连通，至少三个第一蛇管的出口端均与压缩式制冷机的压缩机的入口端连通，压缩式制冷机的压缩机的出口端与容积式换热器的蒸汽盘管的入口端连通，至少三个第二蛇管的入口端均用于连接自来水，至少三个第二蛇管的出口端均与容积式换热器的器体腔的入口端连通。本发明用于家庭中沐浴废水废热的回收利用。
权利要求书
1.一种淋浴废水废热回收利用装置，其特征在于：所述废热回收利用装置包括容积式换 热器(1)、压缩式制冷机(2)和换热装置，所述换热装置包括箱体(3)、溢流管(7)、至少 三个第一蛇管(4)和至少三个第二蛇管(5)，箱体(3)为封闭的箱体，箱体(3)的上端面 上设置有入水口(3-1)，箱体(3)内的下端面上并列设置有至少三个第一蛇管(4)，位于箱 体(3)内的至少三个第一蛇管(4)的上方并列设置有至少三个第二蛇管(5)，压缩式制冷 机(2)的节流阀(2-3)的出口端(2-4)分别与至少三个第一蛇管(4)的进口端(4-1)连 通，至少三个第一蛇管(4)的出口端(4-2)均与压缩式制冷机(2)的压缩机(2-1)的入 口端连通，压缩式制冷机(2)的压缩机(2-1)的出口端与容积式换热器(1)的蒸汽盘管(1-1) 的入口端(1-3)连通，容积式换热器(1)的蒸汽盘管(1-1)的出口端(1-4)与压缩式制冷 机(2)的储液罐(2-2)连通，至少三个第二蛇管(5)的入口端(5-1)均用于连接自来水 管，至少三个第二蛇管(5)的出口端(5-2)均与容积式换热器(1)的空腔的入口端(1-2) 连通，箱体(3)内设置有溢流管(7)，溢流管(7)的底端设置在箱体(3)的底端面，溢流 管(7)的上端穿过箱体(3)的侧壁面伸出箱体(3)外。
2.根据权利要求1所述的一种淋浴废水废热回收利用装置，其特征在于：所述废热回收 利用装置还包括至少六个支架(6)，至少三个第一蛇管(4)和至少三个第二蛇管(5)均通 过至少六个支架(6)与箱体(3)连接。
3.根据权利要求1所述的一种淋浴废水废热回收利用装置，其特征在于：所述废热回收 利用装置还包括弹跳下水器(8)，所述弹跳下水器(8)的两端穿设出箱体(3)的上下端面。
说明书
一种淋浴废水废热回收利用装置
技术领域
本发明涉及一种废水废热回收利用装置，具体涉及一种家庭中淋浴废水废热回收利用 装置。
背景技术
随着我国经济水平的提高，人们对舒适性的要求越来越高，所以城市家庭热水器的普 及率逐年上升，目前已经达到70%以上。洗浴热水已经占到了城市民用建筑能耗的20%。 洗浴热水的排放不仅仅是水，还伴随着大量的余热损失，随着建筑节能的开展，如何有效 合理利用洗浴热水的废热引起了社会更多的关注。
现有的废水废热回收再利用装置，占用空间较大，造价相对较高、多用于大型工厂等， 不适合单独运用于小型家庭，所以很难普及。开发适合于每个用户单独使用的小型废水热 回收再利用装置迫在眉睫。
发明内容
本发明的目的是为解决现有的废水废热回收再利用装置占用空间大，造价较高，适用 于大型工厂，不适合单独运用于小型家庭有效合理回收沐浴热水的废热的问题，进而提供 一种淋浴废水废热回收利用装置。

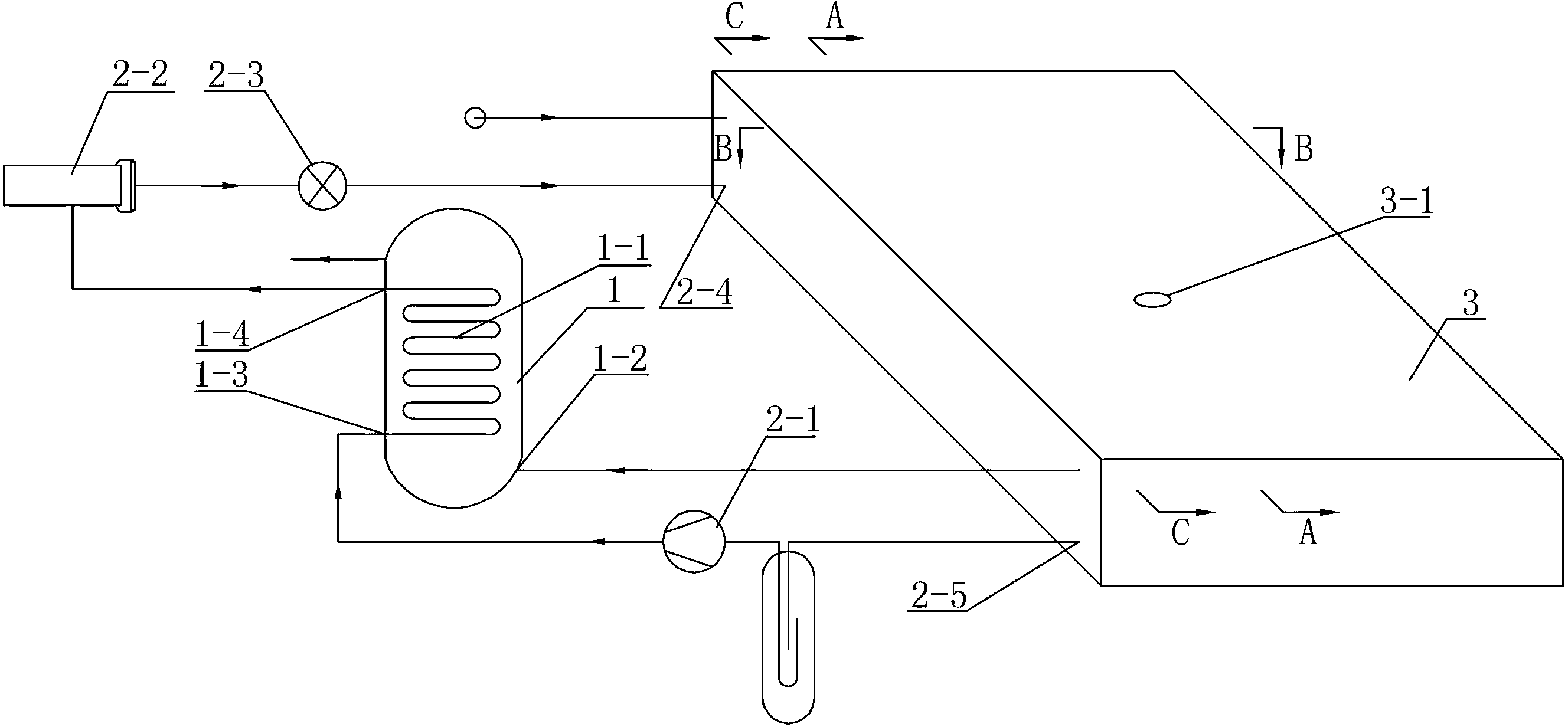

本发明为解决上述问题采取的技术方案是：本发明的一种淋浴废水废热回收利用装置 包括容积式换热器、压缩式制冷机和换热装置，所述换热装置包括箱体、溢流管、至少三 个第一蛇管和至少三个第二蛇管，箱体为封闭的箱体，箱体的上端面上设置有入水口，箱 体内的下端面上并列设置有至少三个第一蛇管，位于箱体内的至少三个第一蛇管的上方并 列设置有至少三个第二蛇管，压缩式制冷机的节流阀的出口端分别与至少三个第一蛇管的 进口端连通，至少三个第一蛇管的出口端均与压缩式制冷机的压缩机的入口端连通，压缩 式制冷机的压缩机的出口端与容积式换热器的蒸汽盘管的入口端连通，容积式换热器的蒸 汽盘管的出口端与压缩式制冷机的储液罐连通，至少三个第二蛇管的入口端均用于连接自 来水管，至少三个第二蛇管的出口端均与容积式换热器的空腔的入口端连通，箱体内设置 有溢流管，溢流管的底端设置在箱体的底端面，溢流管的上端穿过箱体的侧壁面伸出箱体 外。
本发明的有益效果是：本发明换热装置采用蛇管布置，占用空间小，造价较低，适合 单独运用于小型家庭使用，本发明收集现有淋浴用废水中的余热，将容积式换热器中的水 进行了预热处理用来加热自来水，制取生活用热水，达到能量回收再利用的目的，减少热 量损失。满足市场需求，提高能源利用效率，利用效率提高了15%以上，同时实现了节能 减排。本发明结构简单，设计合理，可与淋浴设备一体化使用。本发明的换热装置由于储 存的水温可能上下分层，上面温度较高，下面较低，将第二蛇管放置于换热装置上方，因 为水与水换热效率比较低，而第一蛇管放置于装置下方，充分利用了废水中的余热。该系 统在淋浴进行时可提高淋浴系统补水的温度，节省淋浴系统的能量消耗，在淋浴结束后， 能够充分利用淋浴废水中的热量，制备的热水可用做生活用热水。
