申请日2013.03.07
公开(公告)日2013.08.28
IPC分类号C02F11/12; C02F1/04
摘要
本实用新型公开了一种一体化废液、污泥处理装置，其特征是它包括有多个左右两侧可相互插接配合的型材，型材的中部设有热媒通道，型材的底部设有与所述热媒通道相通的热媒进口，型材上端设有与热媒通道相通的热媒出口，型材前后两侧设有无纺布，所述无纺布与型材侧壁间形成废液或污泥通道，型材安装在金属框与复合冷却膜形成的封闭箱体中，所述封闭箱体的顶部设有与废液污泥通道相通的废液或污泥进口，所述封闭箱体的底部设有底部设有与废液污泥通道相通的残渣出口，且封闭箱体的复合冷却膜与无纺布之间形成的空腔底部还设有凝结水出口。本实用新型处理工艺流程短，处理效率高，投资费用低。
权利要求书

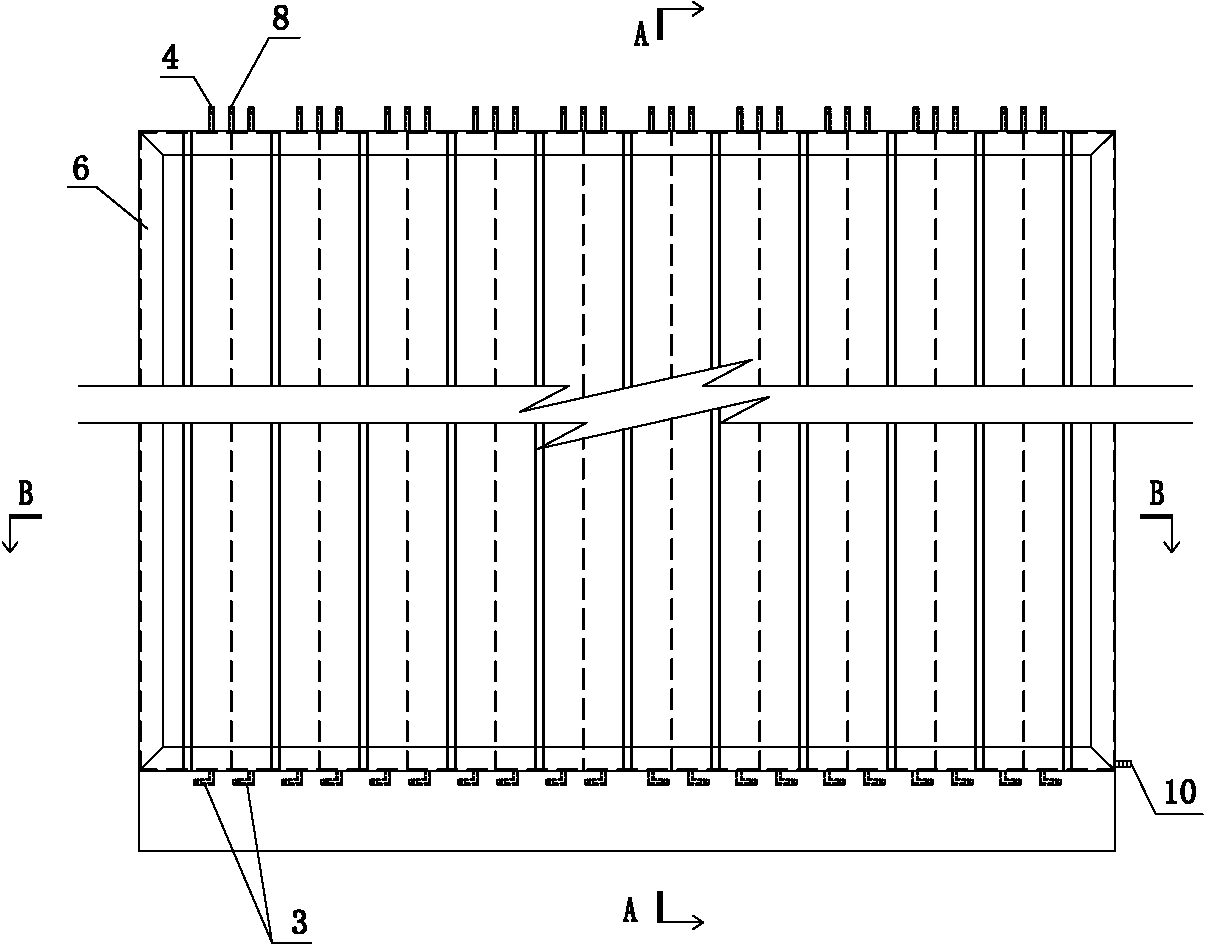

1.一种一体化废液、污泥处理装置，其特征是它包括有多个左右两侧可相互插接配合的型材(1)，所述型材(1)的中部设有热媒通道(2)，型材(1)的底部设有与所述热媒通道(2)相通的热媒进口(3)，型材(1)上端设有与热媒通道(2)相通的热媒出口(4)，型材(1)前后两侧设有无纺布(11)，所述无纺布(11)与型材(1)侧壁间形成废液或污泥通道(5)，型材(1)安装在金属框(6)与复合冷却膜(7)形成的封闭箱体中，所述封闭箱体的顶部设有与废液污泥通道(5)相通的废液或污泥进口(8)，所述封闭箱体的底部设有底部设有与废液污泥通道(5)相通的的残渣出口(9)，且封闭箱体的复合冷却膜(7)与无纺布(11)之间形成的空腔底部还设有凝结水出口(10)。
2.根据权利要求1所述的一体化废液、污泥处理装置，其特征是所述无纺布(11)外侧通过不锈钢丝网定位。
3.根据权利要求1所述的一体化废液、污泥处理装置，其特征是所述型材(1)采用铝合金制成。
说明书
一体化废液、污泥处理装置
技术领域
本实用新型属于高浓度难以生化处理废液(污泥)处理技术领域，具体地说是一种一体化废液(污泥)处理装置。
背景技术
化工行业如燃料、农药、医药中间体等生产过程中产生的高含盐废液;机械加工产生的废乳化液;造纸、皮革及食品等行业产生的高浓度有机废液，餐厨垃圾产生的废液废渣及废水生化处理产生的剩余活性污泥，对环境危害极大。目前对此类废液的处理还存在处理工艺流程长，投资费用高，运行费用大等技术难点。
发明内容
本实用新型的目的就是针对上述现有技术的不足，提供一种基于利用企业的各种低品质余热、处理工艺流程短，处理效率高，投资费用低的一体化废液、污泥处理装置。
本实用新型采用的技术方案如下：
一种一体化废液、污泥处理装置，其特征是它包括有多个左右两侧可相互插接配合的型材，所述型材的中部设有热媒通道，型材的底部设有与所述热媒通道相通的热媒进口，型材上端设有与热媒通道相通的热媒出口，型材前后两侧设有无纺布，所述无纺布与型材侧壁间形成废液或污泥通道，型材安装在金属框与复合冷却膜形成的封闭箱体中，所述封闭箱体的顶部设有与废液污泥通道相通的废液或污泥进口，所述封闭箱体的底部设有底部设有与废液污泥通道相通的的残渣出口，且封闭箱体的复合冷却膜与无纺布之间形成的空腔底部还设有凝结水出口。
所述无纺布外侧通过不锈钢丝网定位。
所述型材采用铝合金制成。
本实用新型的有益效果有：
该装置采用低温蒸发冷凝机理短流程一体化处理废液(污泥)，缩短了处理工艺流程，投资费用低，可利用企业的各种低品质余热加热废液(污泥)，使废液(污泥)中的水分不断蒸发，冷凝水即为处理后的排放水(如水质达不到排放标准要求，可后续生化处理)，减量后的残渣(脱水污泥)另行处理处置。
采用脉冲进废液(污泥)工作方式，可设定调整进废液(污泥)压力，一次脉冲进量及脉冲频率。根据废液(污泥)处理量调节热媒量(热流量)，确保废液处理效果、污泥脱水效果。
