申请日2013.03.07
公开(公告)日2013.08.07
IPC分类号B01D33/50; B01D33/11
摘要
本实用新型提供一种自动除渣式离心污水过滤机，解决现有的一级污水处理需要定时的清理离心机的问题。一种自动除渣式离心污水过滤机，包括外桶、离心桶、滤布和电机，离心桶沿其周向设置有滤水孔，离心桶与外桶滑动连接，沿离心桶内壁设置有与离心桶固定连接的滤布，电机的主轴穿过外桶与离心桶连接，外桶底部设置有出水口，滤布与将滤布从离心桶中拉出的装置活动连接。本实用新型能自动清理污渣，省时省力;且结构简单，便于维修。
权利要求书
1.一种自动除渣式离心污水过滤机，包括外桶、离心桶、滤布和电机，离心 桶沿其周向设置有滤水孔，离心桶与外桶滑动连接，沿离心桶内壁设置有与离 心桶固定连接的滤布，电机的主轴穿过外桶与离心桶连接，外桶底部设置有出 水口，其特征在于：所述滤布与将滤布从离心桶中拉出的装置活动连接。
2.根据权利要求1所述的自动除渣式离心污水过滤机，其特征在于：所述将 滤布从离心桶中拉出的装置包括气缸、气缸杆和气杠支架，气缸设置在气缸支 架上，气缸杆与滤布活动连接，气缸支架上设置有进水管和污渣排出口，气缸 支架的内壁上设置清洗喷头，所述外桶固定到气缸支架底部。
3.根据权利要求1所述的自动除渣式离心污水过滤机，其特征在于：所述离 心桶为缩口并翻边形成有唇的圆环状桶口。
4.根据权利要求3所述的自动除渣式离心污水过滤机，其特征在于：所述滤 布通过喉箍紧箍在离心桶圆环状的桶口上。
说明书
自动除渣式离心污水过滤机
技术领域
本实用新型涉及分离设备技术领域，特别涉及一种能自动除渣的离心污水 过滤机。
背景技术
目前，随着水资源的日益紧张，污水处理受到越来越多的关注，一些污水 脏水，若其中只含有粉尘泥土等无毒颗粒而被废弃是十分可惜的，此类污水可 以在去除杂质后继续使用，如洗衣服等等。实际上，一般情况下，对污水进行 除颗粒杂质的过程在污水处理领域称作一级污水处理，它一般采用离心机、筛 格对污水进行过滤，然而，一方面目前的处理机器较大，不能适应小规模的过 滤，另一方面，离心机或筛网使用一段时间，会有大量的过滤杂质积聚在离心 机内或筛网上，需要定时停机清理，浪费大量的人力物力。
实用新型内容
本实用新型提供一种能自动除渣的离心污水过滤机，解决现有的一级污水 处理需要定时的清理离心机的问题。

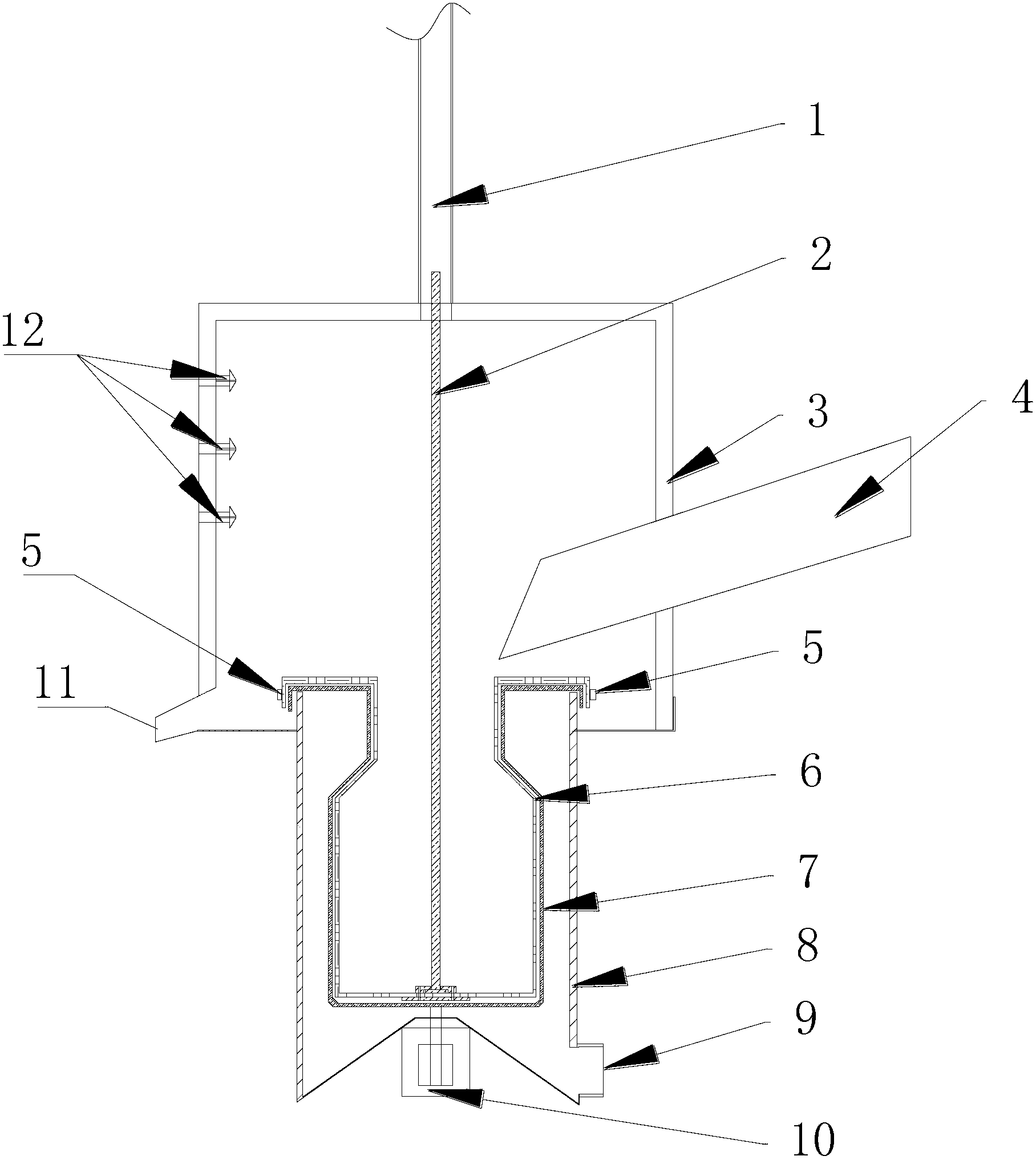

本实用新型的技术方案是这样实现的：一种自动除渣式离心污水过滤机， 包括外桶、离心桶、滤布和电机，离心桶沿其周向设置有滤水孔，离心桶与外 桶滑动连接，沿离心桶内壁设置有与离心桶固定连接的滤布，电机的主轴穿过 外桶与离心桶连接，外桶底部设置有出水口，滤布与将滤布从离心桶中拉出的 装置活动连接。
其中，优选地，所述将滤布从离心桶中拉出的装置包括气缸、气缸杆和气 杠支架，气缸设置在气缸支架上，气缸杆与滤布活动连接，气缸支架上设置有 进水管和污渣排出口，气缸支架的内壁上设置清洗喷头，所述外桶固定到气缸 支架底部。
其中，优选地，所述离心桶为缩口并翻边形成有唇的圆环状桶口。
其中，优选地，所述滤布通过喉箍紧箍在离心桶圆环状的桶口上。
本实用新型主要利用离心机的原理对污水进行过滤，当污水注入该机时， 高速旋转的离心桶将水甩出，滤布将水中的污泥等杂质留在离心桶中的滤布内， 当污渣达到一定量或离心桶工作一定时间后，气缸杆收缩，将滤布拉出离心桶， 此时，离心桶低速旋转，清洗喷嘴喷水，清洗滤布，滤布清洗干净后，气缸杆 伸长将滤布压回离心桶内。本实用新型具有以下有益效果：
1.能自动清理污渣，省时省力;
2.结构简单，便于维修;
3.规模可大可小，可以每小时处理几吨，也可以每小时处理数百吨;
4.可以通过更换滤布处理含不同杂质的污水;
5.可以多台并列使用。
