申请日2013.01.17
公开(公告)日2013.04.24
IPC分类号C02F9/10; C04B7/24; C04B18/30
摘要

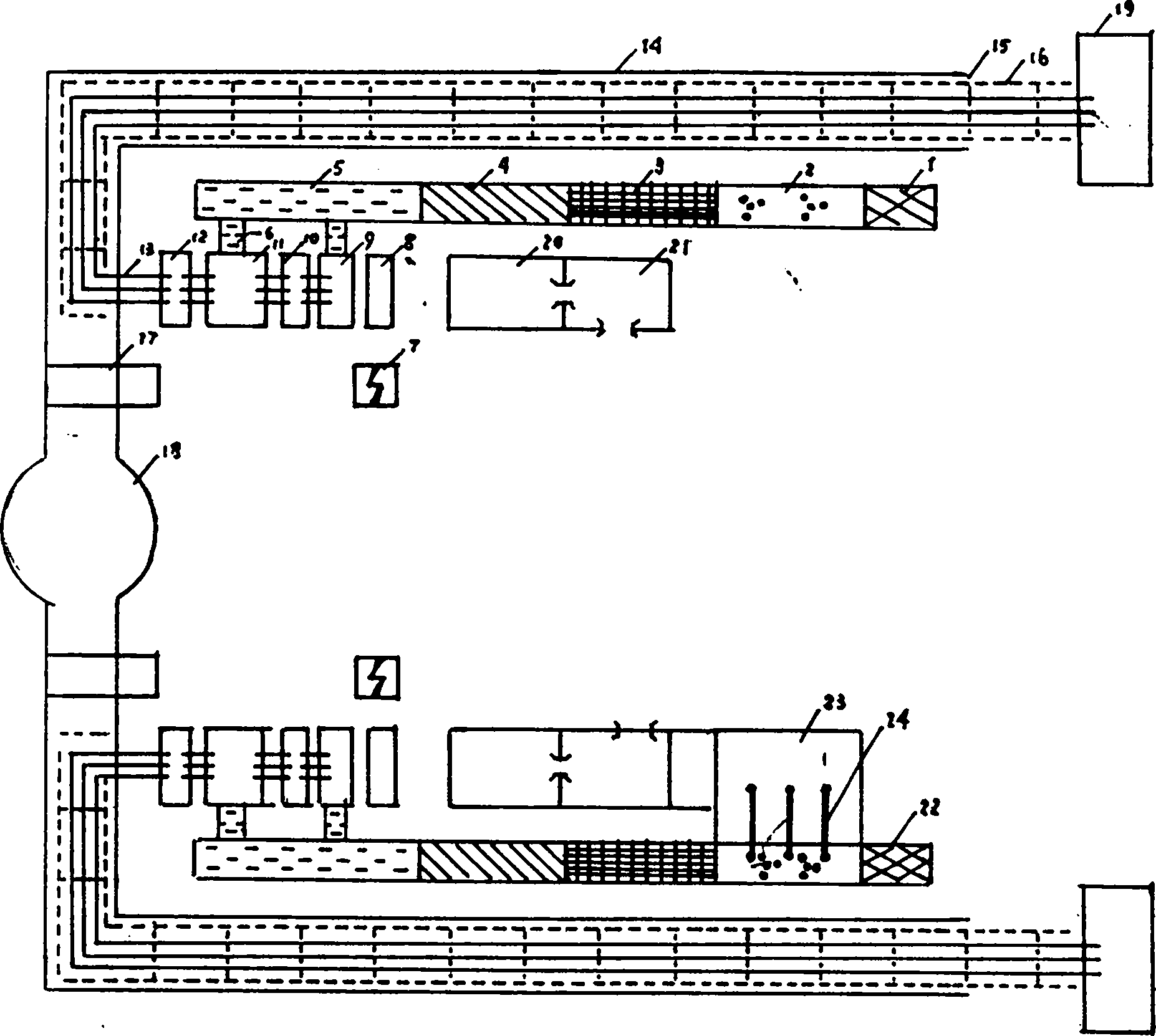

本发明公开了一种城市污水、垃圾集中处理装置，该城市污水、垃圾集中处理装置，其特征是：包括污水初步处理系统(附图中1-6)，污水蒸发和水蒸汽长距离输送冷却系统(附图中7-16、19)，蒸汽余热发电系统(附图中13-18)，污泥干燥利用系统(附图中20、21)和垃圾处理系统(附图中23、24)。由几个技术处理系统组合而达到及时全面对城市污水和垃圾的处理。本发明是一种结构简单，建设快、效益好、无污染的循环经济，能全面治理城市环境污染的系统工程。
权利要求书
1.一种城市污水垃圾集中处理装置是：以污水处理为主， 附带对垃圾进行处理的装置，从而达到城市产生的污水、城 市产生的垃圾全面、及时处理的系统设施。
2.根据权利要求1所述城市污水垃圾集中处理装置，其特 征把城市污水不仅仅消毒、除臭、过滤、沉淀出中水，还进 一步用微波加热、多效蒸馏，使中水变成蒸馏水。
3.根据权利要求1所述，城市污水、垃圾集中处理装置， 其特征是利用大量水蒸汽散发的热量，加热地面空气，利用 热风长廊集中热空气，利用大烟囱强大的抽吸力使热空气成 为强大的热气流来驱动涡轮发电机发电。
4.根据权利要求1所述，城市污水、垃圾集中处理装置， 其特征是城市垃圾集中进行分检、挤压、破碎后倾倒入污水 消毒池和污水一起搅拌、过滤、沉淀处理，垃圾和污水沉淀 下的污泥，再进入烘烤房烘干、粉碎、添加水泥制成砖瓦。
说明书
城市污水垃圾集中处理装置
技术领域：
本发明涉及城市污水垃圾集中处理装置，它是利用微波 发射蒸馏水多效蒸馏、热交换技术、热气流发电和风洞原理 等技术组合运用，从而达到对城市产生的污水和垃圾进行全 面及时的处理效果。
背景技术：
目前，国内外对城市污水和垃圾都没有彻底全面的处理 方法，就污水处理来说，一般采用消毒过滤、沉淀这些老工 艺，只能做到使污水变成中水。城市中有很大部分污水得不 到处理，直接排入江河而去污染水环境，使江河湖海水质越 来越差，使地表水水质变坏，使本来水资源紧缺的城市，又 增加了压力。新加坡用反渗透法开发城市污水生产饮用水， 只是这种水还带有臭味和细菌，而且成本很高。
目前，各城市垃圾处理也是麻烦的事，垃圾处理以前使用的 方法是填埋，现在有的地方采用焚烧，前者需要占用大量土 地，后者又容易造成空气粉尘污染，也不是彻底处理的方法。 像北京市每天生活垃圾要运出2万吨，北京的周边有400个 垃圾堆场，可以想象垃圾围城对环境污染会有多么严重。据 报道上海市每天生活垃圾有1万吨运到海边的几个垃圾山堆 放，这也不是一个长久之计。至于垃圾焚烧还必须添加煤或 者油，那样同样增加了炭排放，从环保考虑也不可取。
总之目前世界上对城市污水、城市垃圾全面彻底处理没 有什么好的方法。
发明内容：
本发明考虑到众多城市实际情况，每日人均产出污水0.3 吨以上，而人均产出垃圾仅1公斤以下，故设计出以污水处 理为主，附带对垃圾进行处理的集中处理装置。
本发明是通过以下技术方法实现的：
利用微波发射技术加热已经经过消毒、除臭、过滤、沉 淀出的污水(中水)，使其快速蒸发成高温高压水蒸汽，在 利用这高温高压的水蒸汽去加热更多的中水，可以得到10 倍的水蒸汽。
本发明利用水蒸汽余热大量加热地面冷空气，使冷空气 不断大量变为热空气，在大烟囱巨大抽吸力作用下形成持续 不断巨大的热气流，经烟囱排向高空，这个热气流温度压力 远远超过大蓬太阳能热气流，因此在这个过程中热气流驱动 大烟囱底部的涡轮发电机组运转发电，完全达到高效状况。
本发明的特点就是把城市污水不仅是消毒、除臭、过滤、 沉淀基本处理，还进一步用微波蒸馏、多效蒸馏，使污水脱 胎换骨成蒸馏水。
本发明把城市垃圾集中后，在垃圾分检、破碎、挤压后， 用运输带倾倒入污水消毒池和污水一起搅拌、过滤、沉淀处 理，垃圾和污水沉淀下来的污泥，进入特制的烘烤房烘干， 再机械粉碎，最后添加水泥、粉煤渣制成建筑用砖瓦，或去 制造水泥用。
