申请日2013.01.17
公开(公告)日2013.05.08
IPC分类号F22B1/18
摘要
本发明公开了一种工业废水焚烧余热锅炉，具有竖井式烟道，烟道底部具有烟气入口，烟道从下至上依次安装有蒸发器模块、过热器模块、第一空气预热器模块、省煤器模块、第二空气预热器模块、烟囱，蒸发器模块内安装有蒸发器，过热器模块内安装有过热器，第一空气预热器模块内安装有第一空气预热器，省煤器模块内安装有省煤器，第二空气预热器模块内安装有第二空气预热器，第二空气预热器具有空气入口，第一空气预热器具有空气出口。本发明用于回收工业废水焚烧后的高温烟气能量，既能有效利用能量，又能保护环境。
权利要求书

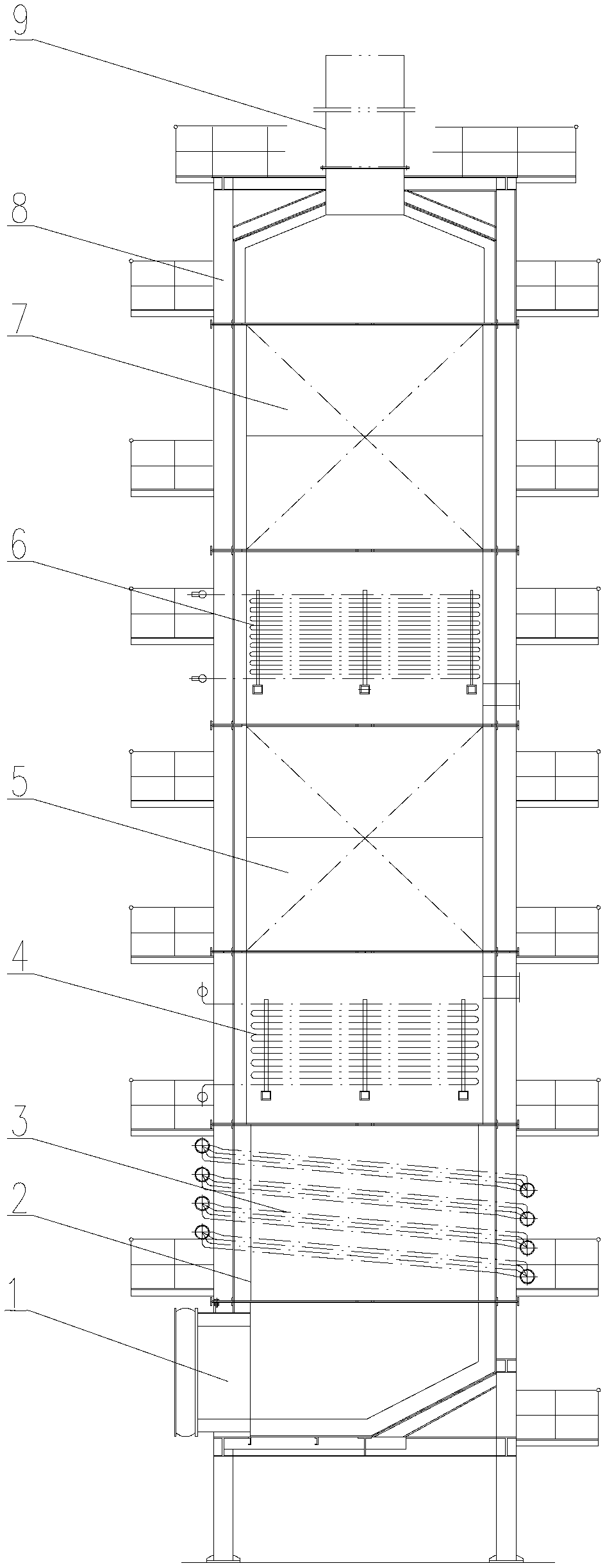

1.一种工业废水焚烧余热锅炉，其特征在于：具有竖井式烟道(2)，所述烟道(2)底部具有烟气入口(1)，所述烟道(2)从下至上安装有依次相通的蒸发器模块、过热器模块、第一空气预热器模块、省煤器模块、第二空气预热器模块、烟囱(9)，所述蒸发器模块内安装有蒸发器(3)，所述过热器模块内安装有过热器(4)，所述第一空气预热器模块内安装有第一空气预热器(5)，所述省煤器模块内安装有省煤器(6)，所述第二空气预热器模块内安装有第二空气预热器(7)，所述第二空气预热器(7)具有空气入口，所述第一空气预热器(5)具有空气出口。
2.根据权利要求1所述的一种工业废水焚烧余热锅炉，其特征在于：所述烟道(2)采用护板内衬结构，所述蒸发器(3)、过热器(4)、省煤器(6)的换热管均采用光管，所述蒸发器(3)、过热器(4)、省煤器(6)的换热管顺排布置。
3.根据权利要求1所述的一种工业废水焚烧余热锅炉，其特征在于：所述蒸发器(3)安装在蒸发器模块的受热面，所述过热器(4)安装在过热器模块的受热面，所述第一空气预热器(5)安装在第一空气预热器模块的受热面，所述省煤器(6)安装在省煤器模块的受热面，所述第二空气预热器(7)安装在第二空气预热器模块的受热面。
4.根据权利要求1所述的一种工业废水焚烧余热锅炉，其特征在于：所述蒸发器模块、过热器模块、第一空气预热器模块、省煤器模块、第二空气预热器模块均安装在钢架(8)上，各个模块之间均设有检查空间，各个模块均可独立从钢架(8)抽出。
5.根据权利要求1所述的一种工业废水焚烧余热锅炉，其特征在于：所述钢架(8)上安装有汽包(10)，省煤器(6)的锅炉给水出口连接至汽包(10)，蒸发器(3)的汽水混合物出口连接至汽包(10)，汽包(10)的饱和蒸汽出口连接至过热器(4)。
6.根据权利要求1所述的一种工业废水焚烧余热锅炉，其特征在于：所述过热器(4)的外供过热蒸汽出口处安装有调节外供过热蒸汽温度的喷水减温器。
说明书
工业废水焚烧余热锅炉
技术领域
本发明涉及锅炉领域，尤其是一种工业废水焚烧余热锅炉。
背景技术
从工业废水处理处置的发展趋势分析，今后工业废水处理处置的方向 将会是污泥填埋和热能利用，污泥填埋的比例将大幅度降低，工业废水焚 烧和热能利用将是污泥处理处置的发展方向之一，今后焚烧的比例将会进 一步增加。在响应国家“节能减排”的政策下，从污泥焚烧和热能利用考 虑，对焚烧炉的高温烟气进行回收烟气余热，产出蒸汽用于发电，对提高 工厂的年发电量、节约年煤量、减少二氧化碳的排放量，具有很重要的意 义。因此，需要设计一种余热锅炉用于回收工业废水焚烧后的高温烟气能 量，预热含可燃气体的废气回到焚烧炉来焚烧，并产生过热蒸汽。
发明内容
本发明所要解决的技术问题是：提供一种工业废水焚烧余热锅炉，用于回 收工业废水焚烧后的高温烟气能量。
为解决上述技术问题，本发明采用的技术方案为：一种工业废水焚烧余 热锅炉，具有竖井式烟道，所述烟道底部具有烟气入口，所述烟道从下 至上依次安装有蒸发器模块、过热器模块、第一空气预热器模块、省煤 器模块、第二空气预热器模块、烟囱，所述蒸发器模块内安装有蒸发器， 所述过热器模块内安装有过热器，所述第一空气预热器模块内安装有第 一空气预热器，所述省煤器模块内安装有省煤器，所述第二空气预热器 模块内安装有第二空气预热器，所述第二空气预热器具有空气入口，所 述第一空气预热器具有空气出口。
所述烟道采用护板内衬结构，所述蒸发器、过热器、省煤器的换热 管均采用光管，所述蒸发器、过热器、省煤器的换热管顺排布置。
所述蒸发器安装在蒸发器模块的受热面，所述过热器安装在过热器 模块的受热面，所述第一空气预热器安装在第一空气预热器模块的受热 面，所述省煤器安装在省煤器模块的受热面，所述第二空气预热器安装 在第二空气预热器模块的受热面。
所述蒸发器模块、过热器模块、第一空气预热器模块、省煤器模块、 第二空气预热器模块均安装在钢架上，各个模块之间均设有检查空间， 各个模块均可独立从钢架抽出。
所述钢架上安装有汽包，省煤器的锅炉给水出口连接至汽包，蒸发器的 汽水混合物出口连接至汽包，汽包的饱和蒸汽出口连接至过热器。
所述过热器的外供过热蒸汽出口处安装有调节外供过热蒸汽温度的 喷水减温器。
本发明的有益效果是：工业废水焚烧后的高温烟气从烟气入口进入 烟道，依次经过蒸发器、过热器、第一空气预热器、省煤器和第二空气 预热器，其中蒸发器、过热器、第一空气预热器、省煤器和第二空气预 热器分别吸收高温烟气的热量，高温烟气经过本余热锅炉降温后经烟囱 排放。外部含可燃气体的废气经空气入口进入第二空气预热器和第一空 气预热器，经加热后从空气出口输出至外部的焚烧炉去参加焚烧，余热 锅炉给水经过省煤器加热后进入汽包，蒸发器产生的汽水混合物通过汽 包分离后产生饱和蒸汽，汽包产生的饱和蒸汽进入过热器过热产生过热 蒸汽外供。
本发明的工业废水焚烧余热锅炉用于回收工业废水焚烧后的高温烟 气能量，既能有效利用能量，又能保护环境。
