申请日2012.10.23
公开(公告)日2013.08.14
IPC分类号B01F7/02; C02F1/78
摘要
本实用新型涉及了一种利用臭氧进行水处理的搅拌装置，搅拌器核心部件有叶轮、心轴、双级耕水轮和轴端座，搅拌作业至少需要另外2个系统：调速和动力系统，装置总共至少需要14个组件。搅拌器安装于管道内，管道前段进入待处理水和臭氧，臭氧很难溶于水，为了使两者充分混合达到净水的目的，先用叶轮吸入，产生较大气水湍流，随后经耕水轮搅拌，第二级耕水轮用于加强搅拌，管道后端接净水管。本搅拌机大大减小臭氧反应槽空间，可连续进行水处理，实现污水入管的同时净水出管。本装置适用于海水淡化，普通盐水、低浊度污水的水处理系统。搅拌机尺寸可根据用水需求和其他设备，如电机功率、臭氧化器产量、管道尺寸等，进行相应设计。
权利要求书
1.水处理管道式臭氧搅拌机，搅拌机构核心部件有叶轮、心轴、双级耕水轮和轴端座，搅拌作业至少需要另外2个系统：调速和动力系统，装置总共至少需要14个组件，其特征在于：搅拌机构安装于管道内，采用“叶轮-双级耕水轮”进行搅拌。
2.根据权利要求1所述的水处理管道式臭氧搅拌机，其特征在于：搅拌机构完全置于水管内，动力系统外置，以既保护动力系统又缩小搅拌管的体积。
3.根据权利要求1所述的水处理管道式臭氧搅拌机，其特征在于：搅拌机构采用了叶轮吸水加压，耕水轮搅拌的形式，并增加第二级耕水轮加强搅拌作用。
4.根据权利要求1所述的水处理管道式臭氧搅拌机，其特征在于：耕水轮的刀刃与管向水流方向呈一定角度，每一刀都会斜向切割流体，产生持续紊流。
说明书
水处理管道式臭氧搅拌机
技术领域
本实用新型涉及一种应用于臭氧净化水系统的搅拌机。
背景技术
水是生命的源泉，水净化所需的臭氧是能够吸收太阳中有害的紫外线，保护地球生态系统的物质。臭氧具有分离分子的性质，有杀菌、脱臭、脱色的作用，向水中注入臭氧，连微小的细菌都可以被去除和分离。利用臭氧对大海、湖泊、河塘的水进行处理后制成饮用水，不用添加任何药剂，前处理包含臭氧处理的逆渗透膜装置的寿命是普通装置的4倍，从而可大幅度降低运行成本。臭氧注水另一个可供选择的功能是制成含氧量高的饮用水，因为反应后的臭氧会被还原成氧气，经臭氧处理的水含氧量可以达到普通水的10倍，这样使用药剂，不仅可以进行水的净化，而生产的水是安全且更有益健康的。
但是，目前臭氧并没有大量被应用在水处理过程，因为臭氧注入技术必须具有宽2m、高8m的反应槽，而较小的反应槽会限制臭氧的反应造成浪费。如何既能高效利用臭氧，又能缩小臭氧注入装置，成为臭氧水处理技术的一项研究课题。现行的一种臭氧反应槽其尺寸已成功缩小至原来的五分之一，采用了搅拌的方法，但其弊端是水处理的不连续性和搅拌作用未充分发挥。
本实用新型着眼于大量注入臭氧的同时能将反应槽缩至更小，达到水处理的便捷、及时和连续。
实用新型内容
本实用新型的目的是提供一种体积小而结构简单的臭氧溶水装置，采用高效搅拌的方式，克服传统臭氧净反应槽体积庞大、作业不连续的弊端。

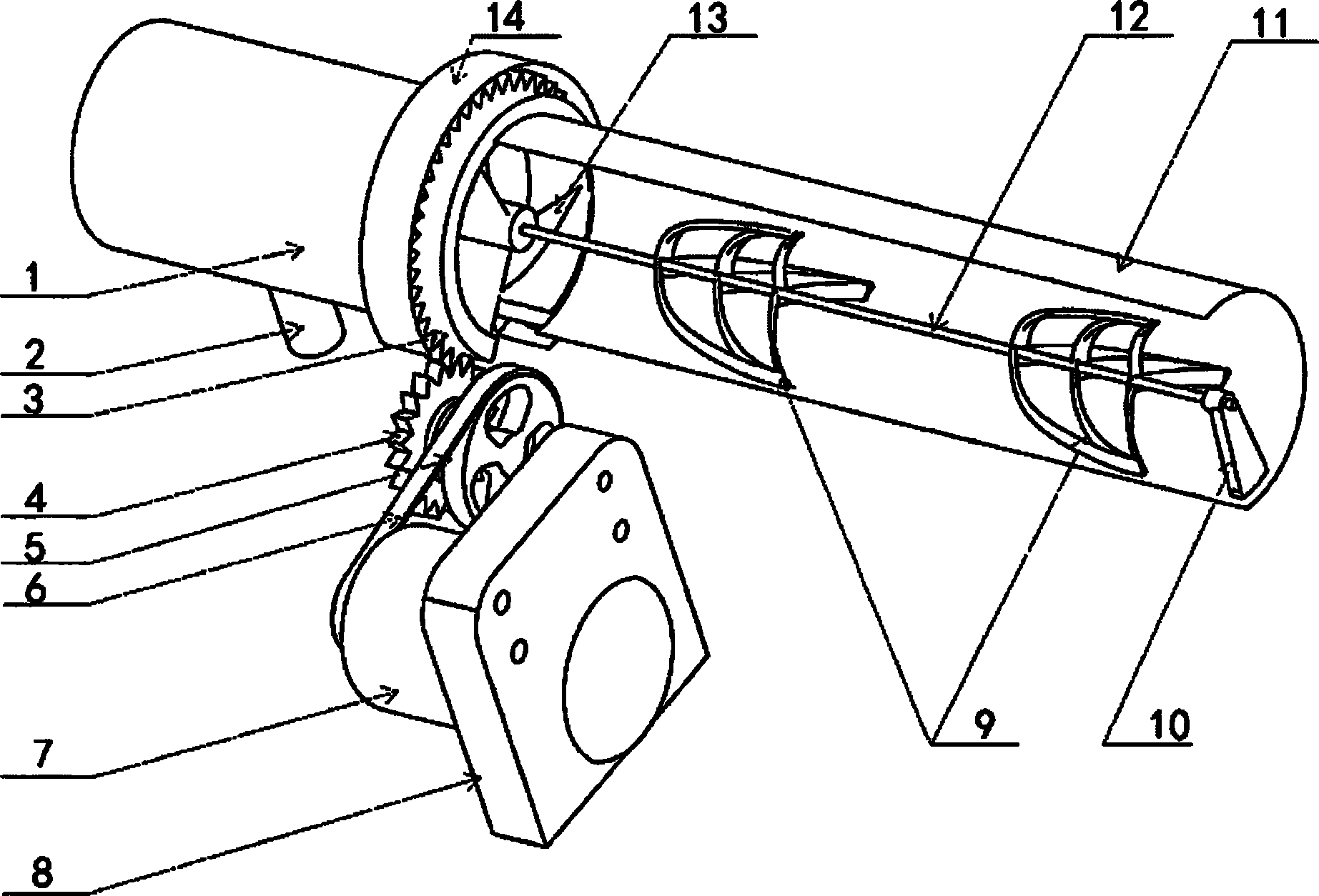

本实用新型将搅拌机构应用于水处理臭氧反应机，搅拌机构核心部件有叶 轮、心轴、双级耕水轮和轴端座，搅拌作业至少需要另外2个系统：调速和动力系统，装置总共至少需要14个组件。搅拌机构安装于管道内，管道前段进入待处理水和臭氧，臭氧很难溶于水，为了使两者充分混合达到净水的目的，先用叶轮吸入，产生较大气水湍流，随后经耕水轮搅拌，第二级耕水轮用于加强搅拌，管道后端接净水管。本搅拌机大大减小臭氧反应槽空间，可连续进行水处理，实现污水入管的同时净水出管。
