申请日2012.08.31
公开(公告)日2013.02.13
IPC分类号C02F1/52
摘要
一种解决水处理中石灰加药管污堵的装置，其特征是它主要由石灰溶药箱(1)、石灰贮药箱(2)、自来水箱(3)、机械搅拌器(4)、1号球阀(5)、2号球阀(6)、3号球阀(8)、4号球阀(9)、5号球阀(10)、石灰加药泵(14)组成。该实用新型简单，运行成本较低，能够使生石灰加药装置稳定运行。经过该实用新型处理后，不需考虑石灰加药系统的污堵问题，确保污水处理能够稳定运行，为污废水的处理提供了有力的保障。
权利要求书
1.一种解决水处理中石灰加药管污堵的装置，其特征是它主要由石灰溶药箱 (1)、石灰贮药箱(2)、自来水箱(3)、机械搅拌器(4)、1号球阀(5)、2号 球阀(6)、1号进水管(7)、3号球阀(8)、4号球阀(9)、5号球阀(10)、2 号进水管(11)、6号球阀(12)、7号球阀(13)、石灰加药泵(14)、放空管(15) 和加药管(16)组成，所述1号球阀(5)设置在石灰溶药箱(1)上方，石灰 溶药箱(1)内设机械搅拌器(4)，2号球阀(6)设置在自来水箱(3)的上方， 3号球阀(8)设置在石灰贮药箱(2)内，4号球阀(9)通过加药管(16)连 接石灰加药泵(14)，5号球阀(10)与自来水箱(3)的底部连接，6号球阀 (12)与石灰溶药箱(1)的底部连接，6号球阀(12)与7号球阀(13)连接， 石灰贮药箱(2)通过7号球阀(13)连接放空管(15)，5号球阀(10)通过2 号进水管(11)连接加药管(16)。
2.根据权利要求1所述的解决水处理中石灰加药管污堵的装置，其特征在于所述 自来水箱(3)通过2号进水管(11)连接加药管(16)。
说明书
一种解决水处理中石灰加药管污堵的装置
技术领域
本实用新型属于水处理工程应用领域，具体涉及一种解决水处理中石灰加 药管污堵的装置。
背景技术
随着我国工业的发展，各种洗涤剂、工业原料、农业肥料的生产及人体的排 泄等，使得水体中磷化物的含量越来越高。常用的除磷方法有生物法和化学法 两大类，化学法常用的是混凝沉淀法。而常用的混凝沉淀剂为石灰，用石灰处 理含磷废水其处理成本低、处理效率高，因而受到人们的广泛青睐。
目前水处理工程上用石灰处理含磷废水存在着一些问题。首先，生石灰溶解 度低，大量石灰不易溶解;其次，溶解的石灰易产生沉淀，沉淀于贮药箱或溶 解箱;再次，浑浊的石灰在加药停止时沉积于加药管内造成加药管污堵，影响 再次使用。
发明内容
本实用新型提供一种解决水处理中石灰加药管污堵的装置，属于水处理工 程应用技术。针对目前石灰加药技术存在的系统难以稳定运行、难以大规模推 广的状况，通过反复试验，不断调整，得到的实用新型简单，运行成本较低， 能够将生石灰加药装置稳定运行。经过该实用新型处理后，不需考虑石灰加药 系统的污堵问题，确保污水处理能够稳定运行。
本实用新型的技术方案是：
一种解决水处理中石灰加药管污堵的装置，具体涉及增加自来水箱，在石 灰加药管停止加药时用自来水冲洗的技术。

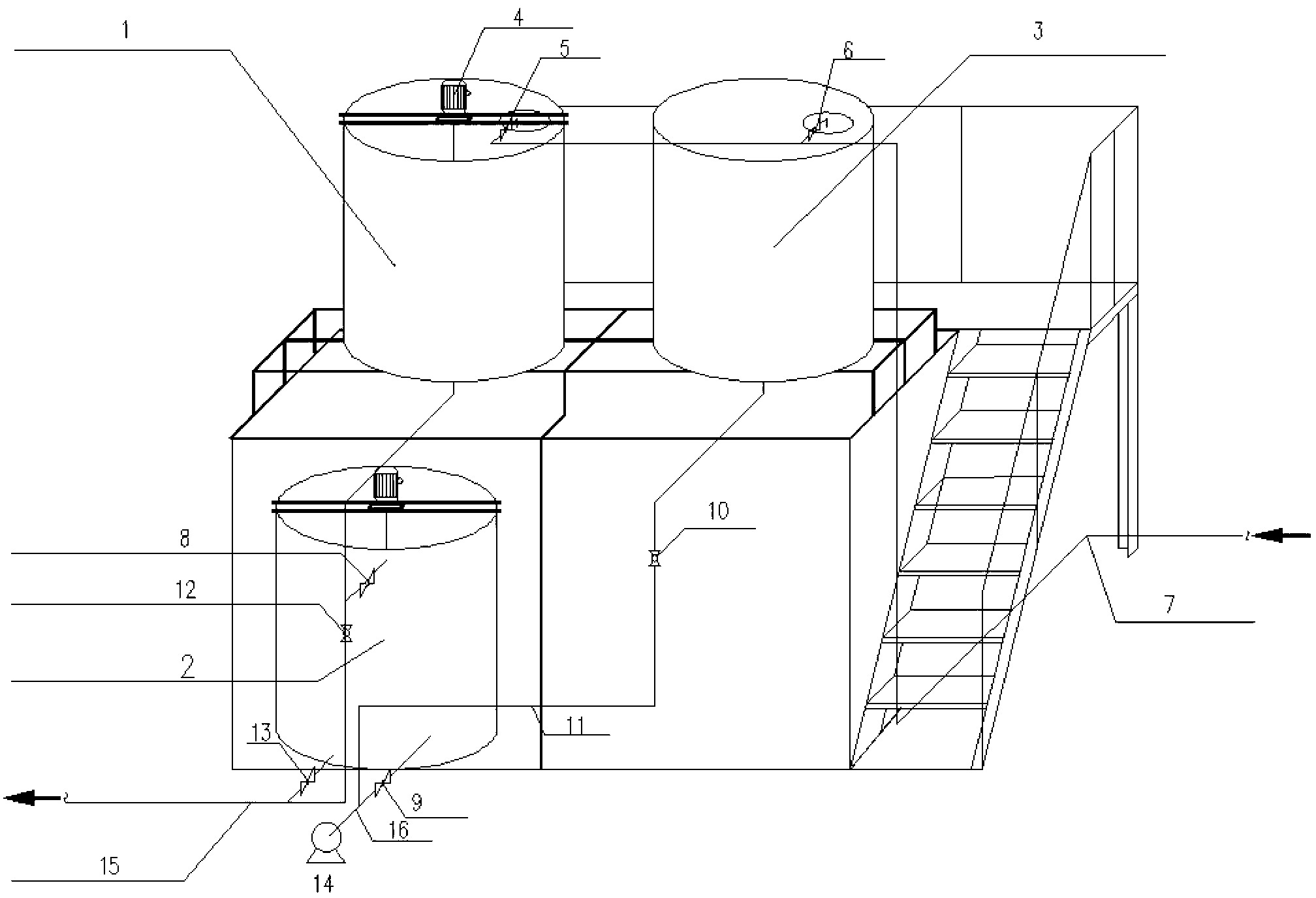

一种解决水处理中石灰加药管污堵的装置，其特征是它主要由石灰溶药箱 1、石灰贮药箱2、自来水箱3、机械搅拌器4、1号球阀5、2号球阀6、1号进 水管7、3号球阀8、4号球阀9、5号球阀10、2号进水管11、6号球阀12、7 号球阀13、石灰加药泵14、放空管15和加药管16组成，所述1号球阀5设置 在石灰溶药箱1上方，1号球阀5控制石灰溶药箱1的自来水进水，石灰溶药箱 1内设机械搅拌器4，2号球阀6设置在自来水箱3的上方，2号球阀6控制自 来水箱3的进水，3号球阀8设置在石灰贮药箱2内，3号球阀8控制石灰贮药 箱2的进水，4号球阀9通过加药管16连接石灰加药泵14，4号球阀9控制加 药泵14的进水，5号球阀10与自来水箱3的底部连接，5号球阀10控制自来 水箱3的出水，6号球阀12与石灰溶药箱1的底部连接，6号球阀12与7号球 阀13连接，6号球阀12控制石灰溶药箱1的出水，石灰贮药箱2通过7号球阀 13连接放空管15，7号球阀13控制石灰贮药箱2的出水。5号球阀10通过2 号进水管11连接加药管16。
所述自来水箱3通过2号进水管11连接加药管16。
本实用新型的有益效果是：
实用新型简单可行，建设成本较低，并且经过运行能够使得生石灰的加药 装置稳定运行，不产生污堵现象。为污废水的处理提供了有力的保障。
