申请日2012.06.29
公开(公告)日2013.01.30
IPC分类号F23G7/00
摘要
本实用新型公开了一种污泥焚烧石灰添加系统，包含干污泥输送子系统、石灰输送子系统及混合输送子系统;混合输送子系统输入端分别与干污泥输送子系统及石灰输送子系统输出端相连，石灰输送子系统包含：石灰料仓、收灰器、流化底盘及变频螺旋输送机;收灰器设置在石灰料仓顶部;流化底盘设置在石灰料仓底部;变频螺旋输送机进口与石灰料仓出料口相连。该系统能够确保石灰添加系统的运行稳定性，达到干污泥与石灰的均匀混合，保证焚烧炉的烟气达标排放。
权利要求书

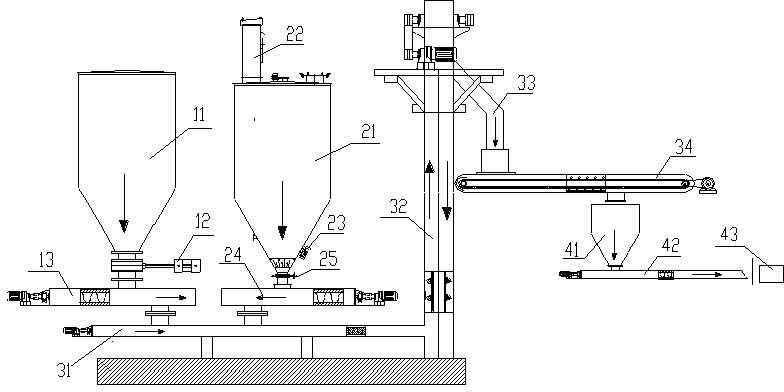

1.一种污泥焚烧石灰添加系统，包含干污泥输送子系统、石灰输送子系统及混合输送子系统;所述的混合输送子系统输入端分别与干污泥输送子系统及石灰输送子系统输出端相连，其特征在于，所述的石灰输送子系统包含：石灰料仓(21)、收灰器(22)、流化底盘(23)及变频螺旋输送机(24);
所述的收灰器(22)设置在石灰料仓(21)顶部;
所述的流化底盘(23)设置在石灰料仓(21)底部;
所述的变频螺旋输送机(24)进口与石灰料仓(21)出料口相连。
2.如权利要求1所述的污泥焚烧石灰添加系统，其特征在于，所述的石灰输送子系统还包含手动插板阀(25)，所述的手动插板阀(25)安装在石灰料仓(21)与变频螺旋输送机(24)之间。
3.如权利要求2所述的污泥焚烧石灰添加系统，其特征在于，所述的干污泥输送子系统包含：污泥料仓(11)、气动插板阀(12)及干污泥螺旋输送机(13);
所述的干污泥螺旋输送机(13)进口与污泥料仓(11)出料口相连;
所述的气动插板阀(12)安装在污泥料仓(11)与干污泥螺旋输送机(13)之间。
4.如权利要求3所述的污泥焚烧石灰添加系统，其特征在于，所述的混合输送子系统包含依次相衔接的混合螺旋输送机(31)、斗提机(32)、溜管(33)及水平括板输送机(34);
所述的混合螺旋输送机(31)进口分别与干污泥螺旋输送机(13)出口及变频螺旋输送机(24)出口相连。
5.如权利要求4所述的污泥焚烧石灰添加系统，其特征在于，还包含炉前干污泥料斗(41)、泥饼投入机(42)及焚烧炉(43);
所述的炉前干污泥料斗(41)设置在水平括板输送机(34)出口的下方;
所述的泥饼投入机(42)进口与炉前干污泥料斗(41)出料口相连;
所述的焚烧炉(43)与泥饼投入机(42)出口相衔接。
说明书
一种污泥焚烧石灰添加系统
技术领域
本实用新型涉及一种添加系统，具体涉及一种污泥焚烧石灰添加系统。
背景技术
干化后的污泥在焚烧处理前需混合一定比例的石灰，用以脱除污泥在焚烧过程中所产生的SO2。现有的石灰添加系统主要通过设在石灰料仓底部的星型卸料阀控制，混合方法是干污泥在向焚烧炉输送途中添加。由于星型卸料阀的运行不够稳定，经常发生卡机情况，另加上仓内常出现起拱现象，由此，很难做到污泥与石灰的均匀混合，造成焚烧炉烟气排放指标难以控制。
实用新型内容
本实用新型提供了一种污泥焚烧石灰添加系统，该系统能够确保石灰添加系统的运行稳定性，达到干污泥与石灰的均匀混合，保证焚烧炉的烟气达标排放。
为了达到上述目的，本实用新型通过以下技术方案实现：
一种污泥焚烧石灰添加系统，包含干污泥输送子系统、石灰输送子系统及混合输送子系统;所述的混合输送子系统输入端分别与干污泥输送子系统及石灰输送子系统输出端相连，其特点是，所述的石灰输送子系统包含：石灰料仓、收灰器、流化底盘及变频螺旋输送机;
所述的收灰器设置在石灰料仓顶部;
所述的流化底盘设置在石灰料仓底部;
所述的变频螺旋输送机进口与石灰料仓出料口相连。
所述的石灰输送子系统还包含手动插板阀，所述的手动插板阀安装在石灰料仓与变频螺旋输送机之间。
所述的干污泥输送子系统包含：污泥料仓、气动插板阀及干污泥螺旋输送机;
所述的干污泥螺旋输送机进口与污泥料仓出料口相连;
所述的气动插板阀安装在污泥料仓与干污泥螺旋输送机之间。
所述的混合输送子系统包含依次相衔接的混合螺旋输送机、斗提机、溜管及水平括板输送机;
所述的混合螺旋输送机进口分别与干污泥螺旋输送机出口及变频螺旋输送机出口相连。
该添加系统，还包含炉前干污泥料斗、泥饼投入机及焚烧炉;
所述的炉前干污泥料斗设置在水平括板输送机出口的下方;
所述的泥饼投入机进口与炉前干污泥料斗出料口相连;
所述的焚烧炉与泥饼投入机出口相衔接。
本实用新型一种污泥焚烧石灰添加系统与现有技术相比具有以下优点：
本实用新型由于采用变频螺旋输送机代替传统的星型卸料阀，杜绝了卡机，使得污泥与石灰的均匀混合，保证焚烧炉的烟气达标排放。
