申请日2012.05.29
公开(公告)日2013.01.30
IPC分类号B01F3/04; B01F15/00; B01F15/02; C02F1/50; C01B13/10; C01B13/02; A61L2/18; B01F15/04
摘要
本实用新型涉及一种一体化臭氧水处理机，包括控制箱，控制箱后方设有臭氧发生装置，控制箱下方设有氧气制造装置，氧气制造装置通过快插式软管与臭氧发生装置连接，臭氧发生装置通过快插式软管与气液混合装置连接，气液混合装置通过快接式接头与臭氧水箱连接，臭氧水箱上设有在线臭氧水浓度监测装置，臭氧水箱通过快接式接头与臭氧水供应装置连接，所述控制箱通过插线式电缆分别与氧气制造装置、臭氧发生装置、臭氧水供应装置、气液混合装置和在线臭氧水浓度测量装置连接。本实用新型的有益效果为：本实用新型采用集成化设计，用户接电、接水即可制造出臭氧水，不用再配置任何其他装置，可以根据要求制造出不同浓度的臭氧水。
权利要求书

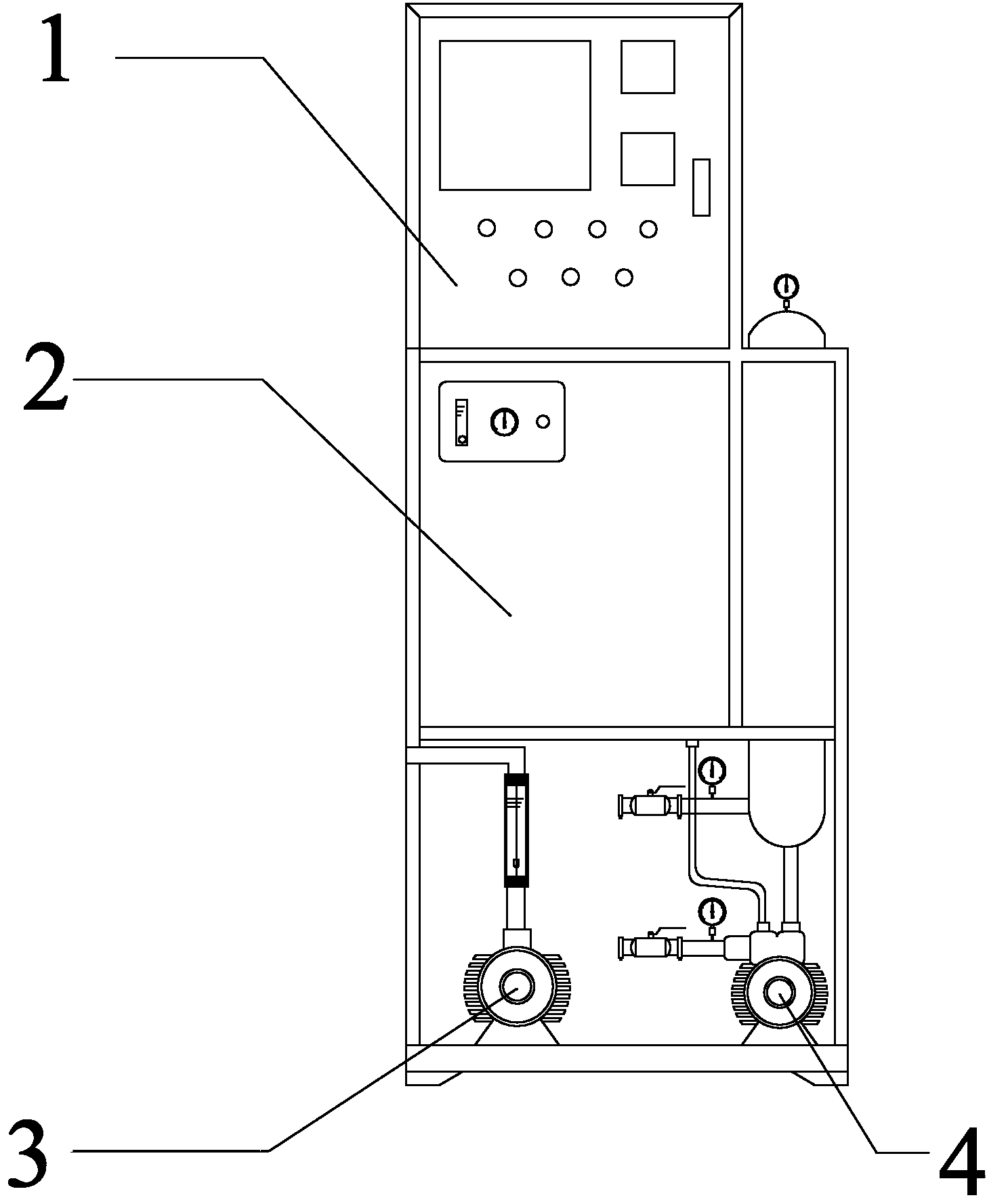

1.一体化臭氧水处理机，包括控制箱(1)，其特征在于：控制箱(1)后方设有臭氧发生装置(5)，控制箱(1)下方设有氧气制造装置(2)，氧气制造装置(2)通过快插式软管与臭氧发生装置(5)连接，臭氧发生装置(5)通过快插式软管与气液混合装置(4)连接，气液混合装置(4)通过快接式接头与臭氧水箱(7)连接，臭氧水箱(7)上设有在线臭氧水浓度测量装置(6)，臭氧水箱(7)通过快接式接头与臭氧水供应装置(3)连接;所述控制箱(1)通过插线式电缆分别与氧气制造装置(2)、臭氧发生装置(5)、臭氧水供应装置(3)、气液混合装置(4)和在线臭氧水浓度测量装置(6)连接。
2.根据权利要求1所述的一体化臭氧水处理机，其特征在于：所述气液混合装置(4)包括电机泵一，电机泵一上设有进水接口、臭氧进气接口和输出接口。
3.根据权利要求2所述的一体化臭氧水处理机，其特征在于：所述臭氧水供应装置(3)包括电机泵二和臭氧水输出管道。
4.根据权利要求1-3任意一项所述的一体化臭氧水处理机，其特征在于：所述臭氧发生装置(5)和快插式软管上分别设有压力表。
说明书
一体化臭氧水处理机
技术领域
本实用新型涉及一种一体化臭氧水处理机。
背景技术
臭氧具有极强的渗透力及氧化力，臭氧水又称“万能水”，能够分解杀死皮肤甚至毛细孔的油污及细菌，对人体健康很有帮助，随着人们对健康越来越重视，臭氧水的应用也越来越广泛，然而现有的臭氧水制造设备比较复杂，由氧气制造设备、臭氧生成设备、臭氧水混合设备等多种设备组成，在生产臭氧水时，要把各个设备之间连接好才能进行生产，生产工序比较麻烦，由于使用多种设备才能完成臭氧水的生产，使得生产臭氧水设备占用大量空间，且现有的臭氧水生成设备没有臭氧水浓度监测，只能根据原有资料进行配比，对配比出的臭氧水的浓度不能确定，影响客户使用，因此，对现有技术应当进一步改进。
实用新型内容
本实用新型的目的是提供一种一体化臭氧水处理机，以克服现有产品上述方面的不足。
本实用新型的目的是通过以下技术方案来实现：
本实用新型实施例所述的一体化臭氧水处理机，包括控制箱，控制箱后方设有臭氧发生装置，控制箱下方设有氧气制造装置，氧气制造装置通过快插式软管与臭氧发生装置连接，臭氧发生装置通过快插式软管与气液混合装置连接，气液混合装置通过快接式接头与臭氧水箱连接，臭氧水箱上设有在线臭氧水浓度测量装置，臭氧水箱通过快接式接头与臭氧水供应装置连接，所述控制箱通过插线式电缆分别与氧气制造装置、臭氧发生装置、臭氧水供应装置、气液混合装置和在线臭氧水浓度测量装置连接。
所述气液混合装置包括电机泵一，电机泵一上设有进水接口、臭氧进气接口和输出接口;所述臭氧水供应装置包括电机泵二和臭氧水输出管道;所述臭氧发生装置和快插式软管上分别设有压力表。
本实用新型的有益效果为：本实用新型采用集成化设计，用户接电、接水即可制造出臭氧水，不用再配置任何其他装置，可以根据要求制造出不同浓度的臭氧水。
