申请日2012.05.29
公开(公告)日2013.01.02
IPC分类号C02F1/14
摘要

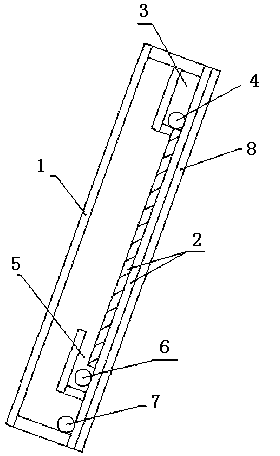

本实用新型公开了一种利用太阳能处理污水的设备，其特征是它包括有位于上侧的冷凝板(1)、位于下侧的蒸发板(2)及两侧板和端部板组成的密闭箱体，该密闭箱体的上部设有布水槽(3)，底部设有凝结水出口(7)，所述布水槽(3)与污水进口(4)相连通，布水槽(3)的底部设有布水孔，所述蒸发板(2)的位于浓缩污水收集槽(5)内，浓缩污水收集槽(5)底部设有浓缩污水出口(6)，所述蒸发板(2)的背侧设有保温板(8)。本实用新型利用太阳能加热污水，污水低温蒸发，空气冷却蒸发的雾汽，雾汽冷凝成凝结水，凝结水即为污水处理后的排放水，具有低能耗、污水处理效果好的优点，且使用寿命较长。
权利要求书
1.一种利用太阳能处理污水的设备，其特征是它包括有位于上侧的冷凝板(1)、位于下侧的蒸发板(2)及两侧板和端部板组成的密闭箱体，该密闭箱体的上部设有布水槽(3)，底部设有凝结水出口(7)，所述布水槽(3)与污水进口(4)相连通，布水槽(3)的底部设有布水孔，所述蒸发板(2)的位于浓缩污水收集槽(5)内，浓缩污水收集槽(5)底部设有浓缩污水出口(6)，所述蒸发板(2)的背侧设有保温板(8)。
2.根据权利要求1所述的一种利用太阳能处理污水的设备，其特征是所述蒸发板(2)采用黑色纤维布与平板玻璃粘结而成，黑色纤维布设置于靠冷凝板(1)一侧。
3.根据权利要求1所述的一种利用太阳能处理污水的设备，其特征是所述保温板(8)材质为发泡塑料。
4.根据权利要求1所述的一种利用太阳能处理污水的设备，其特征是所述冷凝板(1)采用平板玻璃制成。
说明书
一种利用太阳能处理污水的设备
技术领域
本实用新型涉及一种处理废水的设备，属于废水处理技术领域，具体地说是一种利用太阳能处理污水的设备。
背景技术
目前太阳能污水处理机的冷凝板一般采用透明塑料薄膜制成，而透明塑料薄膜存在老化问题，并且存在刚度不够、易变形，使用过程中会发生与蒸发板吸合现象，影响污水处理效果等问题。
发明内容
本实用新型目的就是针对上述现有技术的不足，提供一种结构简单，污水处理效果好，使用寿命长的利用太阳能处理污水的设备。
本实用新型采用的技术方案如下：
一种利用太阳能处理污水的设备，其特征是它包括有位于上侧的冷凝板、位于下侧的蒸发板及两侧板和端部板组成的密闭箱体，该密闭箱体的上部设有布水槽，底部设有凝结水出口，所述布水槽与污水进口相连通，布水槽的底部设有布水孔，所述蒸发板的位于浓缩污水收集槽内，浓缩污水收集槽底部设有浓缩污水出口，所述蒸发板的背侧设有保温板。
所述蒸发板采用黑色纤维布与平板玻璃粘结而成，黑色纤维布设置于靠冷凝板一侧。
所述保温板材质为发泡塑料。
所述冷凝板采用平板玻璃制成。
本实用新型的有益效果有：
利用太阳能加热污水，污水低温蒸发，空气冷却蒸发的雾汽，雾汽冷凝成凝结水，凝结水即为污水处理后的排放水，具有低能耗、污水处理效果好的优点，且使用寿命较长。
