申请日2012.06.26
公开(公告)日2014.01.15
IPC分类号C02F1/40
摘要

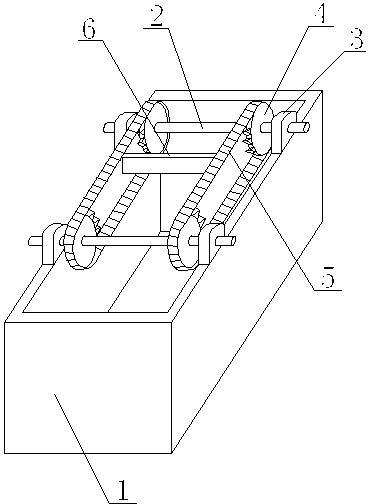

本发明公开了用于去除废水漂浮物的刮板装置，包括水槽(1)以及设置在水槽(1)上的传动装置，传动装置包括两根转轴(2)，转轴(2)的两端分别通过支撑板(3)固定在水槽(1)的其中一组平行侧壁上，每根转轴(2)上各套接有两个链盘(4)，四个链盘(4)构成两组链盘(4)，每组链盘(4)上套接有一条链条(5)，两根转轴(2)通过链条(5)实现联动，两条链条(5)之间设有刮板(6)，刮板(6)的两端分别固定在两条链条(5)上。本发明采用上述结构，能废水漂浮物去除更彻底，防止堵塞后面的通道，同时整体去除效率相对较高。
权利要求书
1.用于去除废水漂浮物的刮板装置，其特征在于：包括水槽(1)以及设置在水槽(1)上的传动装置，所述传动装置包括两根转轴(2)，转轴(2)的两端分别通过支撑板(3)固定在水槽(1)的其中一组平行侧壁上，每根转轴(2)上各套接有两个链盘(4)，四个链盘(4)构成两组链盘(4)，每组链盘(4)上套接有一条链条(5)，两根转轴(2)通过链条(5)实现联动，所述两条链条(5)之间设有刮板(6)，刮板(6)的两端分别固定在两条链条(5)上。
2.根据权利要求1所述的用于去除废水漂浮物的刮板装置，其特征在于：所述两根转轴(2)垂直固定在水槽(1)的侧壁上。
3.根据权利要求1所述的用于去除废水漂浮物的刮板装置，其特征在于：所述两根转轴(2)的距离为水槽(1)的长度的3/4~7/8。
4.根据权利要求1所述的用于去除废水漂浮物的刮板装置，其特征在于：所述刮板(6)与转轴(2)相互平行。
5.根据权利要求1所述的用于去除废水漂浮物的刮板装置，其特征在于：所述链盘(4)的直径长度为水槽(1)的深度的1/20~1/10。
说明书
用于去除废水漂浮物的刮板装置
技术领域
本发明涉及废水处理领域，具体是用于去除废水漂浮物的刮板装置。
背景技术
在工业生产或生活中，不可避免地会产生很多废水，这些废水中通常还有一些有害的物质，如果不加以处理而直接排放，就会对周围的环境产生不利的影响。因此，从保护环境的角度出发，废水在外排以前必须要经过处理。废水处理主要是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。在废水处理中，预处理通常采用物理处理法，拿高浓度有机废水来说，采用物理处理法中的微电解技术能大幅度降低cod和色度，提高废水的可生化性。化学处理法主要是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质。生物处理法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质。
在废水处理过程中会产生很多的漂浮物，一般传统的去除方式是增加滤网，通过滤网将漂浮物截留下来，然后将其去除;或者直接采用打捞方式去除漂浮物。这两种方式都存在两个问题，一是效率较低，二是漂浮物去除不彻底，有可能堵塞后面环节的通道，影响废水处理的进程。
发明内容
本发明提供了用于去除废水漂浮物的刮板装置，解决了以往去除废水漂浮物的过程中，容易导致漂浮物去除不彻底，进而堵塞后面的通道，同时整体去除效率相对较低的问题。
本发明为解决技术问题主要通过以下技术方案实现：用于去除废水漂浮物的刮板装置，包括水槽以及设置在水槽上的传动装置，所述传动装置包括两根转轴，转轴的两端分别通过支撑板固定在水槽的其中一组平行侧壁上，每根转轴上各套接有两个链盘，四个链盘构成两组链盘，每组链盘上套接有一条链条，两根转轴通过链条实现联动，所述两条链条之间设有刮板，刮板的两端分别固定在两条链条上。
转轴通过外部电机带动实现转动，进而带动链条转动，使刮板来回运动，将水槽内的废水漂浮物从一端刮到另一端，最终漂浮物从水槽排出，而去除漂浮物后的澄清水从水槽的出水口排出即可。
所述两根转轴垂直固定在水槽的侧壁上。
所述两根转轴的距离为水槽的长度的3/4~7/8。
所述刮板与转轴相互平行。
所述链盘的直径长度为水槽的深度的1/20~1/10。
本发明与现有技术相比具有以下优点和有益效果：
(1)本发明采用传动装置带动刮板来回运动，将废水漂浮物从废水中刮掉，使水得到进一步澄清，整个装置的自动化水平较高，相比传统的滤网滤除或者打捞的方式，本发明获得的效率更高，同时漂浮物去除更彻底。
(2)本发明操作简单方便，易于实现，实用性较强。
