申请日2012.07.17
公开(公告)日2012.10.17
IPC分类号C04B28/04; C02F3/02
摘要
本发明提供了一种添加含油污泥热解残渣的释氧材料，其成份和配比为：过氧化钙21-50wt%，含油污泥热解残渣1-20wt%，余量为混凝剂。本发明提供的一种添加含油污泥热解残渣的释氧材料，在释氧初期，降低了释氧材料的释氧速率，将之应用于地下水污染原位强化生物修复，有利于好氧土著微生物的激活;进入平稳释氧期后，其释氧速率大且释氧周期长。同时，在释氧材料中添加含油污泥热解残渣取代膨润土，可减少自然资源的消耗，并为含油污泥提供了一种资源化的利用方式。
权利要求书
1.一种添加含油污泥热解残渣的释氧材料，其成份和配比为：过氧化 钙21-50wt%，含油污泥热解残渣1-20wt%，余量为混凝剂。
2.根据权利要求1所述的释氧材料，其特征在于：所述混凝剂为硅酸 盐水泥。
3.根据权利要求1-2任一项所述的释氧材料，其特征在于：所述释氧 材料还包括10-40wt%砂子，粒径小于2mm。
4.根据权利要求1所述的释氧材料，其成份配比为：30重量份的工业 级过氧化钙，5重量份的含油污泥热解残渣，30重量份的水泥，35重量份 的沙子。
说明书
一种添加含油污泥热解残渣的释氧材料
技术领域
本发明涉及地下水污染修复领域，具体涉及一种添加含油污泥热解残 渣制备的用于强化地下水原位好氧生物降解的释氧材料。
背景技术
对场地地下水污染修复，采用原位生物修复技术是可行、有效和优越 的，在已有的各种污染场地修复技术中，原位生物修复技术具有投资低、 效益好、应用简便等特点。而以含释氧化合物的释氧材料用于生物修复技 术解决场地地下水污染是对场地地下水污染修复的常用方法。
释氧材料的释氧速率和释氧周期是决定修复成败与修复成本的关键因 素。而现有技术中，释氧材料的初期释氧量大，可剧烈改变微生物的生存 环境而不利于土著微生物的激活;释氧材料中添加氮、磷存在对地下水二 次污染风险;释氧材料的平均释氧速率低，释氧周期短，一般情况下在场 地运行2-6个月后就得重新注入或更换释氧材料。
发明内容
本发明所要解决的技术问题是提供一种初期释氧量低、释氧周期长、 平均释氧速率高、避免二次环境污染的用于强化地下水原位好氧生物降解 的释氧材料。
为解决上述技术问题，本发明提供了一种添加含油污泥热解残渣的释 氧材料，为混凝土块，其成份和配比为：过氧化钙21-50wt%，含油污泥 热解残渣1-20wt%，余量为混凝剂。
进一步地，所述混凝剂为普通硅酸盐水泥。
进一步地，所述释氧材料还包括10-40wt%砂子，其粒径均小于2mm。

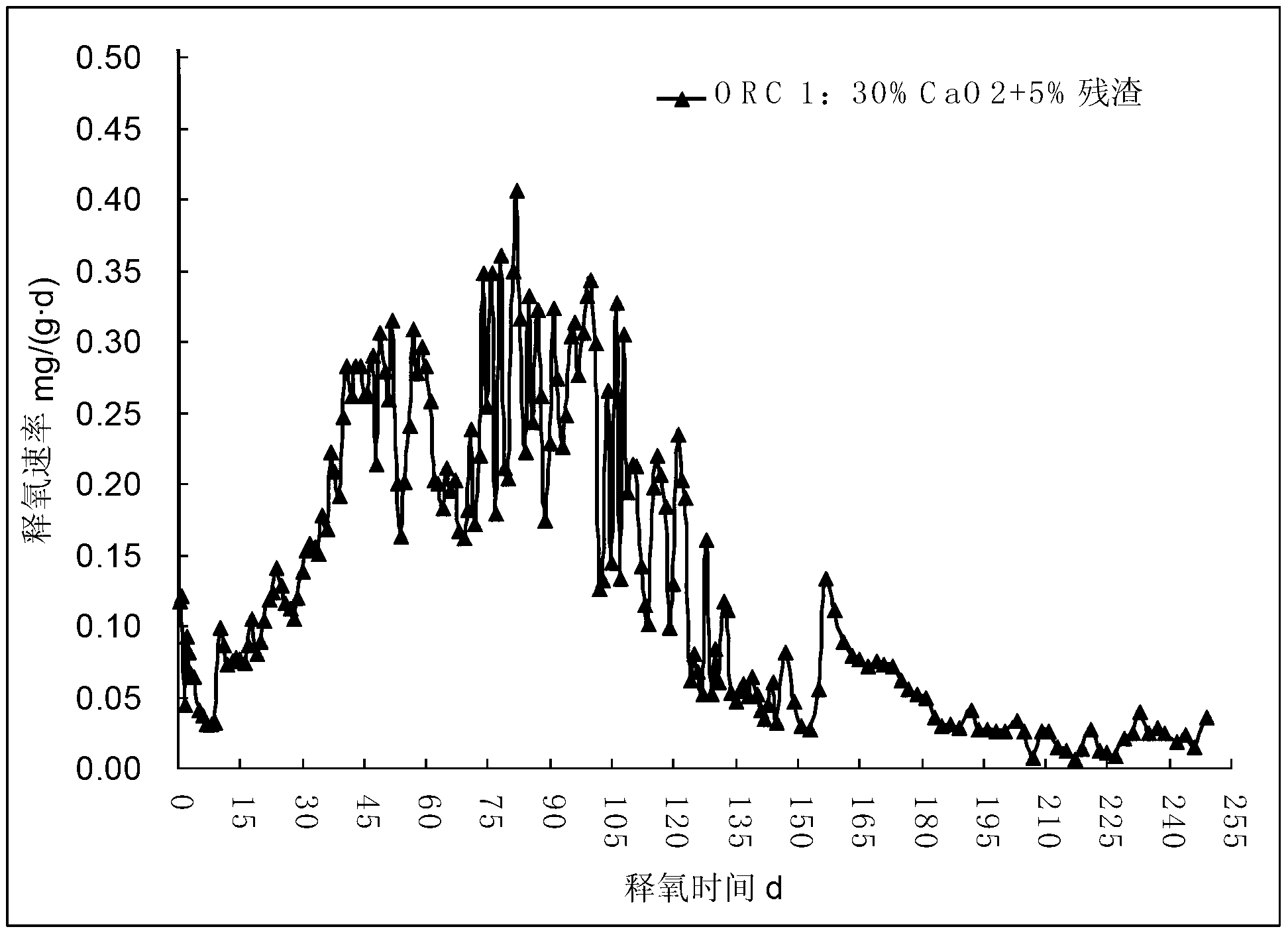

优选地，所述的释氧材料成份配比为：30重量份的工业级过氧化钙， 5重量份的含油污泥热解残渣，30重量份的水泥，35重量份的沙子。
本发明提供的一种添加含油污泥热解残渣的释氧材料有益效果在于：
利用含油污泥热解残渣在地下水中含钙镁等矿物不易在其表面沉积的 特性，以及其多孔性有利于CaO2和水反应生成的氧气逸出的特性，将含油 污泥热解残渣取代膨润土制备释氧材料，进一步改善了添加膨润土的释氧 材料的释氧性能。在释氧初期，显著降低了释氧材料的释氧速率，将之应 用于地下水污染原位强化生物修复，有利于好氧土著微生物的激活;进入 平稳释氧期后，其释氧速率大，与未添加含油污泥热解残渣的释氧材料释 氧速率相当，能促进地下水中有机污染物的好氧生物降解;且释氧材料的 释氧周期长，可减少场地修复的成本。同时，在释氧材料中添加含油污泥 热解残渣取代膨润土，可减少自然资源的消耗，并为含油污泥提供了一种 资源化利用方式。
