申请日2012.07.07
公开(公告)日2013.01.16
IPC分类号C02F9/02
摘要
废水净化处理利用装置是涉及一种废水净化处理利用装置结构的改进。本实用新型提供了一种结构简单、使用方便、可将洗菜用剩的水用于冲洗厕所，节约水源的废水净化处理利用装置。本实用新型包括水槽，水槽下方通过第一管同垃圾处理器的入口相连，其特征在于：垃圾处理器的出口通过第二管同储水箱相连;储水箱底部通过第三那管同水泵相连，水泵通过第四管同一次净水器相连，一次净水器通过第五管同二次净水器相连，二次净水器通过第六管同厕所水箱相连。
权利要求书

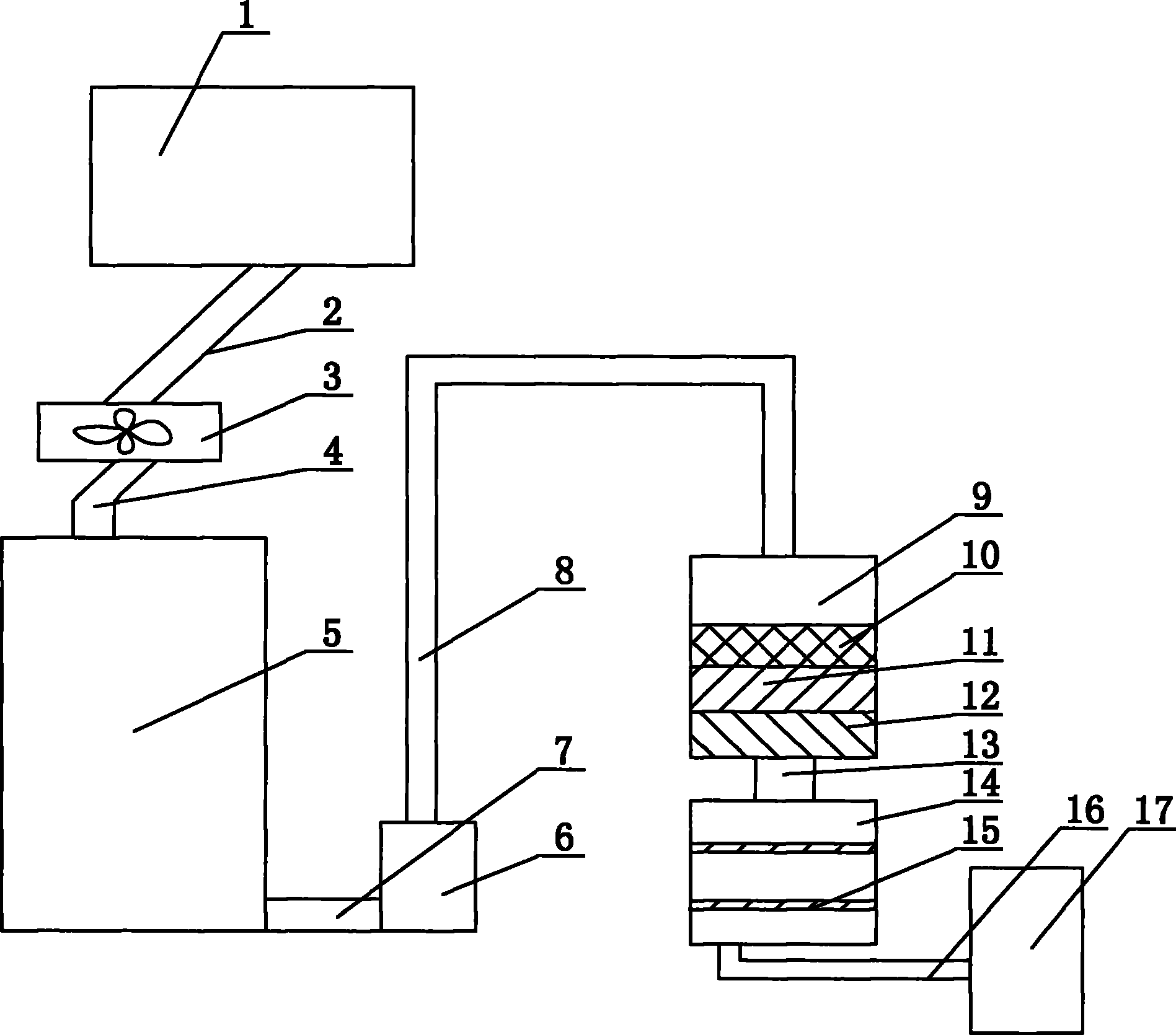

1.废水净化处理利用装置，包括水槽(1)，水槽(1)下方通过第一管(2) 同垃圾处理器(3)的入口相连，其特征在于：垃圾处理器(3)的出口通过第 二管(4)同储水箱(5)相连;储水箱(5)底部通过第三管(7)同水泵(6) 相连，水泵(6)通过第四管(8)同一次净水器(9)相连，一次净水器(9) 通过第五管(13)同二次净水器(14)相连，二次净水器(14)通过第六管(16) 同厕所水箱(17)相连。
2.根据权利要求1所述的废水净化处理利用装置，其特征在于：所述的一 次净水器(9)内由上至下依次设置有石英砂层(10)、活性炭层(11)和棉花 层(12);所述的二次净水器(14)内设置有两层平行的半透膜(15)。
说明书
废水净化处理利用装置
技术领域：
本实用新型按国际专利分类表(IPC)划分属于人类生活需要部，个人 或家用物品分部，家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器 大类，厨房用具;咖啡磨;香料磨;饮料制备装置小类，过滤食品的家用机械; 捣碎或过滤食品的家用机械组技术领域;更具体的说，是涉及一种废水净化处 理利用装置结构的改进。
背景技术：
目前，现有和曾有的关于废水净化处理利用装置的技术对本实用新型做出 了很有成效的努力，也曾设计过许多优秀的技术方案。如2002年中国专利 局公告的由赵有生申报的，授权公告号为CN2524628，中国专利号(Z L)为：02206264.5号的实用新型，名称是《家用净水机》的实用 新型专利，所采用的技术方案。在废水净化处理利用装置的技术方面，是一项 很有价值的发明创造，它虽然可以将水净化至饮用水的标准，但是其无法将污 水再利用;这是对水源的浪费。
发明内容：
本实用新型就是针对上述问题，提供了一种结构简单、使用方便、可将洗 菜用剩的水用于冲洗厕所，节约水源的废水净化处理利用装置。
为达到本实用新型的上述目的，本实用新型采用如下技术方案，本实用新 型包括水槽，水槽下方通过第一管同垃圾处理器的入口相连，其特征在于：垃 圾处理器的出口通过第二管同储水箱相连;储水箱底部通过第三管同水泵相连， 水泵通过第四管同一次净水器相连，一次净水器通过第五管同二次净水器相连， 二次净水器通过第六管同厕所水箱相连。
作为本实用新型的一种优选方案，所述的一次净水器内由上至下依次设置 有石英砂层、活性炭层和棉花层;所述的二次净水器内设置有两层平行的半透 膜。
本实用新型的有益效果：
1、结构简单：
本实用新型的水槽下方通过第一管同垃圾处理器的入口相连，垃圾处理器 的出口通过第二管同储水箱相连;储水箱底部通过第三管同水泵相连，水泵通 过第四管同一次净水器相连，一次净水器通过第五管同二次净水器相连，二次 净水器通过第六管同厕所水箱相连。其构件少，所以说本实用新型结构简单。
2、使用方便：
本实用新型使用时，水槽内的水会经过垃圾处理器处理，将内部的残渣打 碎，然后进入储水箱;需要为厕所水箱提供水时，可开启水泵，水泵将储水箱 内的水抽出，并送入一次净水器和二次净水器内，完成净化后，可达到冲洗厕 所的要求，送入厕所水箱内等待使用。操作方法简单，使用方便。
3、节约水源：
本实用新型将用过的污水通过过滤，达到冲洗厕所的要求，有利于水源的 节约。
