申请日2012.05.14
公开(公告)日2012.09.12
IPC分类号C02F1/14
摘要
本发明公开了一种利用太阳能提升、加热、蒸发和消毒的污水处理设施，其特征是它包括蒸发板(1)，蒸发板(1)的上端设有污水滴漏布水管(2)，蒸发板(1)的下端设有污水收集槽(3)，蒸发板(1)的外侧设有透明外壁(4)，透明外壁(4)的下端设有凝结水收集沟(5)，蒸发板(1)与透明外壁(4)的两侧封闭，使它们之间形成封闭空间。本发明结构简单实用，采用本污水处理设施，具有布局灵活、施工简单、管理方便、出水水质有保障等特点。
权利要求书
1.一种利用太阳能提升、加热、蒸发和消毒的污水处理设施，其特征是它包括蒸发板(1)，蒸发板(1)的上端设有污水滴漏布水管(2)，蒸发板(1)的下端设有污水收集槽(3)，蒸发板(1)的外侧设有透明外壁(4)，透明外壁(4)的下端设有凝结水收集沟(5)，蒸发板(1)与透明外壁(4)的两侧封闭，使它们之间形成封闭空间。
2.根据权利要求1所述的利用太阳能提升、加热、蒸发和消毒的污水处理设施，其特征是所述蒸发板(1)设有两块，它们上端连接在一起，下端分开一段距离，对应地，两个透明外壁(4)分别设置在两块蒸发板(1)的两侧，两个透明外壁(4)的上端相连接，其下端分开一倾距离。
3.根据权利要求1或2所述的利用太阳能提升、加热、蒸发和消毒的污水处理设施，其特征是所述蒸发板(1)与透明外壁(4)相互平行。
4.根据权利要求1或2所述的利用太阳能提升、加热、蒸发和消毒的污水处理设施，其特征是所述蒸发板(1)的基材为黑色粗纤维制成的无纺布。
说明书
利用太阳能提升、加热、蒸发和消毒的污水处理设施
技术领域
本发明属于太阳能处理污水的技术领域，具体地说是一种利用太阳能提升，加热、低温蒸发、紫外消毒，空气冷却使雾汽冷凝成凝结水(处理后的排放水或回用水)的污水处理设施。
背景技术
随着农村经济的快速发展，农民生活水平的不断提高，农村污水排放量逐年增加，环境状况的日益恶化，环境质量明显下降，直接威胁广大农民群众的健康。我国广大农村地区财力薄弱、农民经济承受力较低，选用经济适用技术处理农村污水具有重要现实意义。
发明内容
本发明的目的就是针对上述现有技术的不足，提供一种结构简单，投资少，能耗低的利用太阳能提升、加热、蒸发和消毒的污水处理设施。
本发明采用的技术方案如下：
一种利用太阳能提升、加热、蒸发和消毒的污水处理设施，其特征是它包括蒸发板，蒸发板的上端设有污水滴漏布水管，蒸发板的下端设有污水收集槽，蒸发板的外侧设有透明外壁，透明外壁的下端设有凝结水收集沟，蒸发板与透明外壁的两侧封闭，使它们之间形成封闭空间。

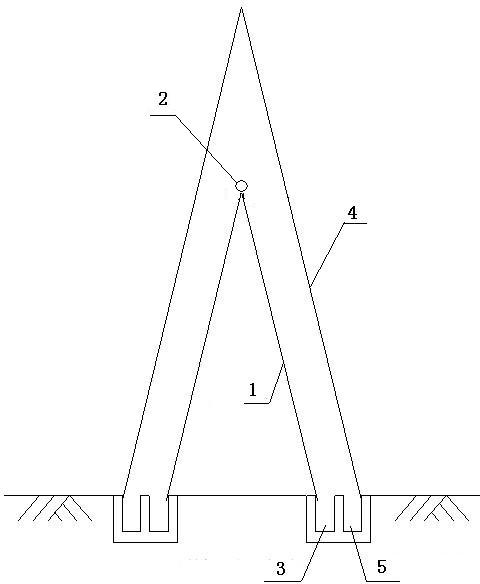

所述蒸发板设有两块，它们上端连接在一起，下端分开一段距离，对应地，两个透明外壁分别设置在两块蒸发板的两侧，两个透明外壁的上端相连接，其下端分开一倾距离。
所述蒸发板与透明外壁相互平行。
所述蒸发板的基材为黑色粗纤维制成的无纺布。
本发明的有益效果有：
结构简单实用，采用本污水处理设施，具有布局灵活、施工简单、管理方便、出水水质有保障等特点。
