申请号CN201210204157.7
申请日2012.06.20
公开(公告)号CN102718308A
公开(公告)日2012.10.10
IPC分类号C02F1/78; C02F3/00
摘要
本发明属于污水处理系统领域，具体涉及一种土壤毛细管渗滤水处理系统的渗滤沟，包括位于地表的耕作土壤层和位于地下的由上而下依次设置的渗滤层、隔离层、布水层和防渗层，所述的渗滤层为掺杂有粗砂、泥碳、炉渣的原始土壤构成，布水层设置连通污水的布水管和连通臭氧的臭氧管。本发明的渗滤沟氧气充足，土壤层不易板结，滤料不下漏，防止污水直接下漏，能稳定去除污水中污染物。
权利要求书
1.土壤毛细管渗滤水处理系统的渗滤沟，其特征在于：包括位于地表的耕作土壤层和位于地下的由上而下依次设置的渗滤层、隔离层、布水层和防渗层，所述的渗滤层为掺杂有粗砂、泥碳、炉渣的原始土壤构成，布水层设置连通污水的布水管和连通臭氧的臭氧管。
2. 根据权利要求1所述的土壤毛细管渗滤水处理系统的渗滤沟，其特征在于：所述的渗碳层还掺杂微生物或蚯蚓。
3. 根据权利要求1所述的土壤毛细管渗滤水处理系统的渗滤沟，其特征在于：所述的隔离层由可透水的无纺布构成。
4. 根据权利要求1所述的土壤毛细管渗滤水处理系统的渗滤沟，其特征在于：所述的布水层由砾石和粗砂组成。
5. 根据权利要求1所述的土壤毛细管渗滤水处理系统的渗滤沟，其特征在于：所述的防渗层由聚氯乙烯薄膜构成。
说明书
土壤毛细管渗滤水处理系统的渗滤沟
技术领域
本发明属于污水处理系统领域，具体涉及一种土壤毛细管渗滤水处理系统的渗滤沟。
背景技术
毛细管渗滤沟污水处理是一种具有代表性的地下污水渗滤处理系统，它以生态原理为基础，利用了大自然的天然净化能力，是一种简单、高效的小规模污水土地处理工艺，适合于污染源分散的农村地区的生活污水处理。传统的毛细管渗滤沟虽然能够对生活污水进行有效去除，但是装置长时间的运行会出现氧气不足、土壤层板结和滤料下漏等问题，影响装置的稳定性和去除率,进而限制了毛细管渗滤沟的推广运用。
发明内容
本发明的目的在于克服上述问题，提供一种氧气充足、土壤层不易板结、滤料不下漏、防止污水直接下漏的稳定去除污水中污染物的土壤毛细管渗滤水系统的渗滤沟。

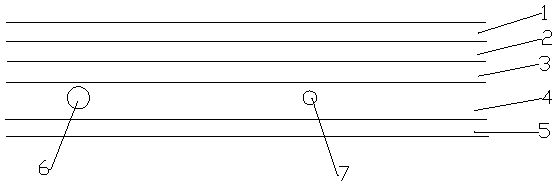

为实现上述目的，本发明所采用的技术方案为：土壤毛细管渗滤水处理系统的渗滤沟，其特征在于：包括位于地表的耕作土壤层和位于地下的由上而下依次设置的渗滤层、隔离层、布水层和防渗层，所述的渗滤层为掺杂有粗砂、泥碳、炉渣的原始土壤构成，布水层设置连通污水的布水管和连通臭氧的臭氧管。
前述的土壤毛细管渗滤水处理系统的渗滤沟，所述的渗碳层还掺杂微生物或蚯蚓。
前述的土壤毛细管渗滤水处理系统的渗滤沟，所述的隔离层由可透水的无纺布构成。
前述的土壤毛细管渗滤水处理系统的渗滤沟，所述的布水层由砾石和粗砂组成。
前述的土壤毛细管渗滤水处理系统的渗滤沟，所述的防渗层由聚氯乙烯薄膜构成。
本发明以掺杂有粗砂、泥碳、炉渣、微生物、蚯蚓的原始土壤作为渗滤层(即主要的污水处理层)，微生物能提高污水处理效果，蚯蚓在土壤中穿梭防止土壤板结;设置于下部的布水层通污水并连通臭氧，布水均匀且臭氧能氧化去除水中污染物，臭氧还原为氧气，防止土壤氧气不足;设置于布水层下方的防渗层防止污水直接下漏;设置于布水层与渗滤层之间的隔离层防止滤料下漏。
