高浓度洗煤废水闭路循环处理技术

　　申请日2012.06.21

　　公开(公告)日2014.01.15

　　IPC分类号C02F9/04

　　摘要

　　本发明公开一种高浓度洗煤废水闭路循环处理装置，包括：混凝处理装置，用于对洗煤废水进行混凝处理后排至分离净化装置;加药装置，用于向混凝处理装置添加处理用药剂;分离净化装置，用于将经混凝处理后的煤水进行分离净化，将分离净化后的清水排入清水池，将污泥排入污泥压缩池内进行压缩处理;污泥处理装置，用于将排入污泥压缩池内的经压缩处理过的污泥进行压滤处理;控制装置，分别与混凝处理装置、加药装置、分离净化装置及污泥处理装置通过控制线相连接，用于混凝处理装置、加药装置、分离净化装置及污泥处理装置进行控制。本发明实现了洗煤过程中产生的高浓度洗煤废水重复利用，节约了资源，同时提高了处理效率。

　　权利要求书

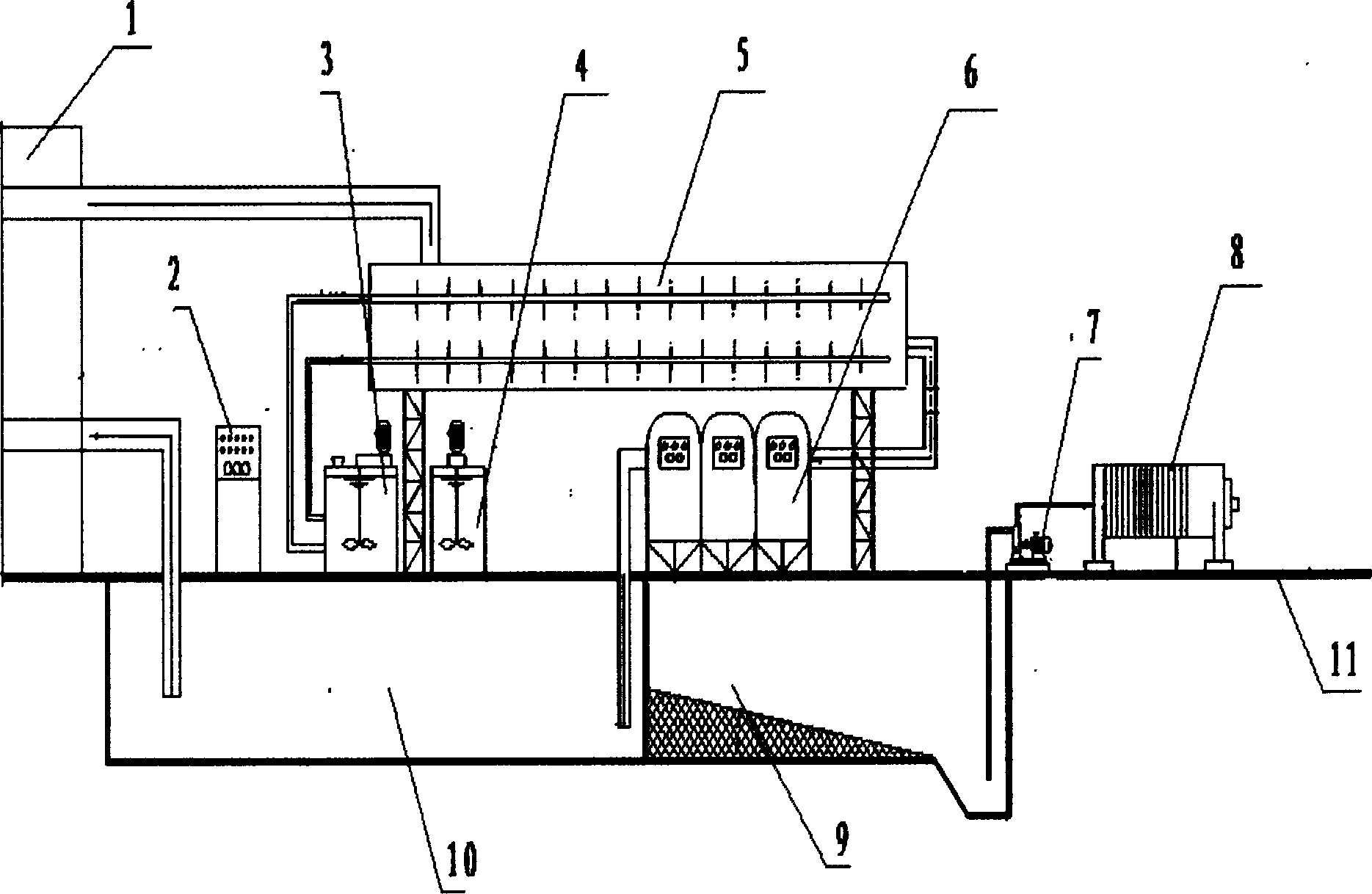

　　1.一种高浓度洗煤废水闭路循环处理装置，其特征在于，包括混凝处理装置、加药装置、分离净化装置、污泥处理装置以及控制装置;

　　所述混凝处理装置，用于对排入的洗煤废水进行混凝处理后排出入至所述的分离净化装置;

　　所述加药装置，用于向所述的混凝处理装置添加混凝处理洗煤废水用的药剂;

　　所述分离净化装置，用于将经所述混凝处理装置混凝处理后的煤水进行分离净化处理，将分离净化后得到的清水排入清水池，同时将分离的污泥排入污泥压缩池内进行压缩处理;

　　所述污泥处理装置，用于将排入所述的污泥压缩池内的经压缩处理过的污泥进行压滤处理;

　　所述的控制装置，分别与所述的混凝处理装置、加药装置、分离净化装置及污泥处理装置相连接，用于通过远程及现场两种方式对所述的混凝处理装置、加药装置、分离净化装置及污泥处理装置进行集中统一控制。

　　2.根据权利要求1所述的高浓度洗煤废水闭路循环处理装置，其特征在于，所述的加药装置包括PAM加药机及PAC加药机。

　　3.根据权利要求2所述的高浓度洗煤废水闭路循环处理装置，其特征在于，所述污泥处理装置为板框压滤机。

　　4.根据权利要求3所述的高浓度洗煤废水闭路循环处理装置，其特征在于，所述清水池通过回水管路连接至洗煤车间。

　　5.根据权利要求1-4任一项所述的高浓度洗煤废水闭路循环处理装置，其特征在于，所述的清水池、污泥压缩池设在地面下。

　　说明书

　　一种高浓度洗煤废水闭路循环处理装置

　　技术领域

　　本发明涉及洗煤废水处理利用技术领域，特别是涉及一种高浓度洗煤废水闭路循环处理装置。

　　背景技术

　　目前在洗煤废水处理利用领域，通用的技术工艺是60年代末、70年代初期开始使用的耙浓搅拌沉淀技术，其原理是：通过添加药剂将污水中高浓度悬浮物(SS)进行絮凝，利用耙浓搅拌，增加絮凝效果，形成较大絮团，利用重力作用将污泥絮团进行沉淀，清水溢流到导流槽，进入清水池，供重复利用。

　　技术结构主要有一、二级耙浓池、清水池、泵组和控制室组成，耙浓池作为主建筑结构，为半地下结构，根据洗煤厂设计能力，一般地下3-5m，地面2.5-4m，直径16-50m，泵组装机功率一般为125kw-325kw，占地面积一般为1200-3500m2。

　　该技术工艺存在以下缺陷、问题或不足：

　　1、不符合建设现代化选煤厂的建设要求。该技术所需要的耙浓池露天建设，容易造成二次污染，污染地面环境;

　　2、无法实现自动化智能控制，全套装置运行全部依靠人工操作，该技术装置运行每天需要工作人员9-12人;

　　3、高耗能，造成装置运行费用高，吨水直接运行费用高达1.1元/t。由于装机功率大，造成电费浪费，吨水消耗电费0.62KWH，按0.8元/kwh，吨水消耗电费0.496元/t;由于人工添加絮凝剂，造成药剂消耗量大，吨水消耗药剂-聚丙烯酰胺(PAM)≥15g/t，按照23000元/吨，吨水消耗药剂0.395 元/t;吨水消耗人工费用0.211元。

　　4、技术落后，运行效果差。利用该技术处理后的水质悬浮物浓度大于等于60mg/l，无法达到工业用水30mg/1的标准，影响煤炭洗选效率。

　　另外，由于缺乏污泥浓缩装置，造成污泥含水率高，影响污泥处理装置运行的稳定性和运行效率。

　　发明内容

　　本发明所要解决的技术问题是克服现有技术的不足的一种通过智能控制的高效的高浓度洗煤废水闭路循环处理装置。

　　本发明为实现上述的目的，所采用的技术方案如下：

　　一种高浓度洗煤废水闭路循环处理装置，包括混凝处理装置、加药装置、分离净化装置、污泥处理装置以及控制装置;

　　所述混凝处理装置，用于对排入的洗煤废水进行混凝处理后排出入至所述的分离净化装置;

　　所述加药装置，用于向所述的混凝处理装置添加混凝处理洗煤废水用的药剂;

　　所述污泥处理装置，用于将排入所述的污泥压缩池内的经压缩处理过的污泥进行压滤处理;

　　所述的控制装置，分别与所述的混凝处理装置、加药装置、分离净化装置及污泥处理装置通过控制线相连接，用于通过远程及现场两种方式对所述的混凝处理装置、加药装置、分离净化装置及污泥处理装置进行集中统一控制。

　　所述的加药装置包括PAM加药机及PAC加药机。

　　所述污泥处理装置包括为板框压滤机。
