本实用新型提供一种锅炉连续排污水捕集CO2系统，包括扩容箱、脱碳喷淋塔、静电除尘器和沉淀池，扩容箱与脱碳喷淋塔的污水进口连接，静电除尘器的出烟口与脱碳喷淋塔的烟气进口连接，脱碳喷淋塔底部的排污口与沉淀池连接;脱碳喷淋塔包括塔体，塔体的上端设有排烟口，塔体的上部侧面设有污水进口，塔体的下部设有烟气进口，塔体的底部设有排污口，塔体内在污水进口的下方设有隔板，隔板上分布有喷头。本实用新型利用属于工业废水的锅炉排污水捕集CO2，促进CO2向液相溶解并转化，并结合钙镁离子生成难溶的钙镁碳酸盐沉淀，实现在固相中的安全、长久、稳定封存，降低连续排污水高pH值排放的处理成本。
权利要求书
1.一种锅炉连续排污水捕集CO2系统，包括扩容箱、脱碳喷淋塔、静电除尘器和沉淀池，其特征是：扩容箱与脱碳喷淋塔的污水进口连接，静电除尘器的出烟口与脱碳喷淋塔的烟气进口连接，脱碳喷淋塔底部的排污口与沉淀池连接;脱碳喷淋塔包括塔体，塔体的上端设有排烟口，塔体的上部侧面设有污水进口，塔体的下部设有烟气进口，塔体的底部设有排污口，塔体内在污水进口的下方设有隔板，隔板上分布有喷头。
说明书
锅炉连续排污水捕集CO2系统
技术领域
本实用新型涉及一种利用锅炉连续排污水捕集CO2的系统，属于CO2捕集技术领域。
背景技术
作为一种温室气体，CO2在大气中的含量逐年增加，工业生产过程中大规模CO2的排放越来越受到广泛的关注。由此人们开始寻找替代能源、开发低碳技术及研究CO2的捕集与封存技术。然而已有技术大都只是将CO2以气相形式捕集并封存在地层以下或者是深层海水中，不仅可能引起海水pH值降低等问题，而且以气体形式存在难以避免再次泄露的隐患，对生态环境造成影响。将CO2以气体形式封存并不能从本质上消除。
锅炉连续排污水属于一种工业废水，其pH值一般在12左右及更高，其中含有较大量的钠、钾、钙、镁，其碱度是给水碱度的1.5倍，因而可以用来吸收CO2并结合钙镁离子生成难溶的钙镁碳酸盐沉淀继而分离出来以固相形式封存，降低燃煤电站CO2的排放问题。
目前，锅炉连续排污水在CO2捕集领域的应用还未见诸相关报道。
发明内容
本实用新型针对现有CO2捕集技术存在的不足，提供一种能够使CO2在固相中安全、长久、稳定保存的锅炉连续排污水捕集CO2系统。
本实用新型的锅炉连续排污水捕集CO2系统，采用以下技术方案：

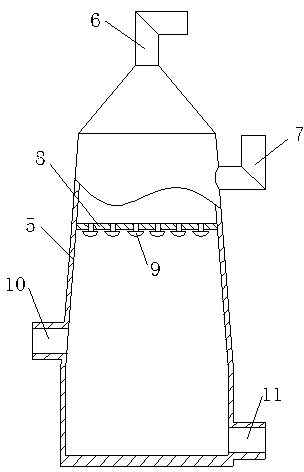

该系统，包括扩容箱、脱碳喷淋塔、静电除尘器和沉淀池，扩容箱与脱碳喷淋塔的污水进口连接，静电除尘器的出烟口与脱碳喷淋塔的烟气进口连接，脱碳喷淋塔底部的排污口与沉淀池连接;脱碳喷淋塔包括塔体，塔体的上端设有排烟口，塔体的上部侧面设有污水进口，塔体的下部设有烟气进口，塔体的底部设有排污口，塔体内在污水进口的下方设有隔板，隔板上分布有喷头9。
上述系统运行时，锅炉连续排污水经过扩容箱进入脱碳喷淋塔内，由喷头喷下;烟气经过静电除尘器除尘后进入脱碳喷淋塔，烟气与锅炉连续排污水在脱碳喷淋塔内充分接触反应，促进加快对CO2的吸收，反应后的排污水进入沉淀池中沉淀出碳酸盐固体。
本实用新型利用属于工业废水的锅炉排污水捕集CO2，在CO2捕集封存时利用锅炉的连续排污水这一富含钙镁离子的媒介，促进CO2向液相溶解并转化，并结合钙镁离子生成难溶的钙镁碳酸盐沉淀，实现在固相中的安全、长久、稳定封存，降低连续排污水高pH值排放的处理成本，在减少燃煤电站CO2排放、降低排污水pH的同时，还能很好的利用锅炉连续排污水余热，做到原料、热量的有效利用。
