正渗透和反渗透相组合的垃圾渗滤液处理技术

发布时间:2018-8-12 16:33:20  中国污水处理工程网

  申请日2012.05.14

  公开(公告)日2012.12.05

  IPC分类号C02F1/44; C02F9/02

  摘要

  本实用新型涉及一种污水处理装置,具体地说是一种正渗透和反渗透相组合的垃圾渗滤液处理装置。它包括渗透液水池,其特征是:渗透液水池的出口装有渗透液提升泵,渗透液提升泵与过滤器的进口通过管道连接,过滤器的出口通过管道与正渗透装置给水侧的进口连接,正渗透装置提取液侧的出口通过管道与反渗透浓缩装置的进口连接,反渗透浓缩装置的出口装有提取液提升泵,提取液提升泵通过管道与提取液水箱的进口连接,提取液水箱的出口通过管道分别与产水箱和反渗透装置的进口连接,反渗透装置的出口通过管道与能量回收装置的进口连接。本实用新型具有以下优点:低能耗;无需额外提供碳源;占地面积小;不会产生大量污泥,无需提供污泥处置设备;影响处理效果的因素较小,可操作性高。

  权利要求书

  1.一种正渗透和反渗透相组合的垃圾渗滤液处理装置,它包括渗透液水 池,其特征是:渗透液水池的出口装有渗透液提升泵,渗透液提升泵 与过滤器的进口通过管道连接,过滤器的出口通过管道与正渗透装置 给水侧的进口连接,正渗透装置提取液侧的出口通过管道与反渗透浓 缩装置的进口连接,反渗透浓缩装置的出口装有提取液提升泵,提取 液提升泵通过管道与提取液水箱的进口连接,提取液水箱的出口通过 管道分别与产水箱和反渗透装置的进口连接,反渗透装置的出口通过 管道与能量回收装置的进口连接。

  2.根据安权利要求1所述的一种正渗透和反渗透相组合的垃圾渗滤液处理 装置,其特征是:所述的正渗透装置提取液侧的第二出口通过管道与 稀释提取液水箱的进口连接,稀释提取液水箱的出口装有给水泵,给 水泵通过管道与保安过滤器的进口连接,保安过滤器通过高压泵与能 量回收装置的进口连接。

  说明书

  一种正渗透和反渗透相组合的垃圾渗滤液处理装置

  技术领域

  本实用新型涉及一种污水处理装置,具体地说是一种正渗透和反渗透 相组合的垃圾渗滤液处理装置。

  背景技术

  正渗透(FO)技术近年来受到越来越多的关注。FO采用高浓度的提取 液来产生高的渗透压,以提取低浓度原料液的水。在正渗透膜两侧, 原料液侧的水透过选择性渗透膜,然后再将被稀释的提取液中的水进 行分离,最终可获得纯净的水。相对于反渗透(RO)技术,这种利用 溶液渗透压差来进行分离的FO技术,具有回收率高、浓水排放少、膜 污染低、无需外压等优点。当前,人们利用FO膜分离技术开展工业废 水处理、垃圾渗滤液处理、液态食品加工、海水淡化、压力阻尼渗透 进行发电等研究;另外,在紧急救援时的生命支持系统方面已利用FO 膜分离技术制取淡水。垃圾渗滤液具有污染物浓度高、成分复杂、变 化极不稳定等特点,其主要特点如下:1)水质波动大:渗滤液水质随 时间变化较大,渗滤液水质的时变化系数、日变化系数一般高达200% 和300%,且老龄填埋场的水质随时间变化相对较大。渗滤液水质在不 同填埋时段差异大。通常填埋初期渗滤液呈黑色,可生化性能较好, 易于处理;而随着填埋时间的延长,渗滤液逐渐呈褐色,可生化性变 差,且氨氮浓度明显增加,越来越难以处理。因此任何一个垃圾填埋 场,其渗滤液处理工艺的选择不仅要满足近期渗滤液的水质特征和处 理要求,还要兼顾和适应运行期限变化后的渗滤液水质特征。2)生物 可降解性(可生化性)随填埋龄的增加而逐渐降低:垃圾渗滤液中含 有大量的有机污染物,随着填埋的时间延长,挥发性脂肪酸逐渐减少 ,而灰黄霉酸类物质的比重则增加。这种有机物组分的变化,意味着 BOD5/COD的下降,即渗滤液可生化性的降低。渗滤液中的BOD5一般在 垃圾填埋后6个月至两年左右年间逐步增加并达到高峰,此阶段的BOD 5多以溶解性有机物为主。3)营养元素比例失衡:渗滤液中NH3-H浓度 高,而磷元素缺乏。垃圾渗滤液中的磷含量通常较低,尤其是受渗滤 液Ca2+浓度和总碱度水平的影响溶解性磷酸盐浓度更低。根据 对国内部分大中型填埋场的水质调查,在相当长的一段时间内渗滤液 的NH3-H仍保持在700-1800mg/L的高浓度。实验证明渗滤液中的高浓度 的NH3-H将降低脱氢酶和抵制微生物脱氮反硝过程使碳源显得严重不足 。

  目前污水处理装置一般采用单一的反渗透处理装置,这种装置一般能 耗高,而且会产生大量污泥,处理效果差。现有技术中将正渗透和反 渗透相组合的垃圾渗滤液处理装置未见报道。

  发明内容

  本实用新型所要解决的技术问题是提供一种正渗透和反渗透相组合的 垃圾渗滤液处理装置,它能够高效处理垃圾渗滤液,大大降低了吨水 处理能耗。

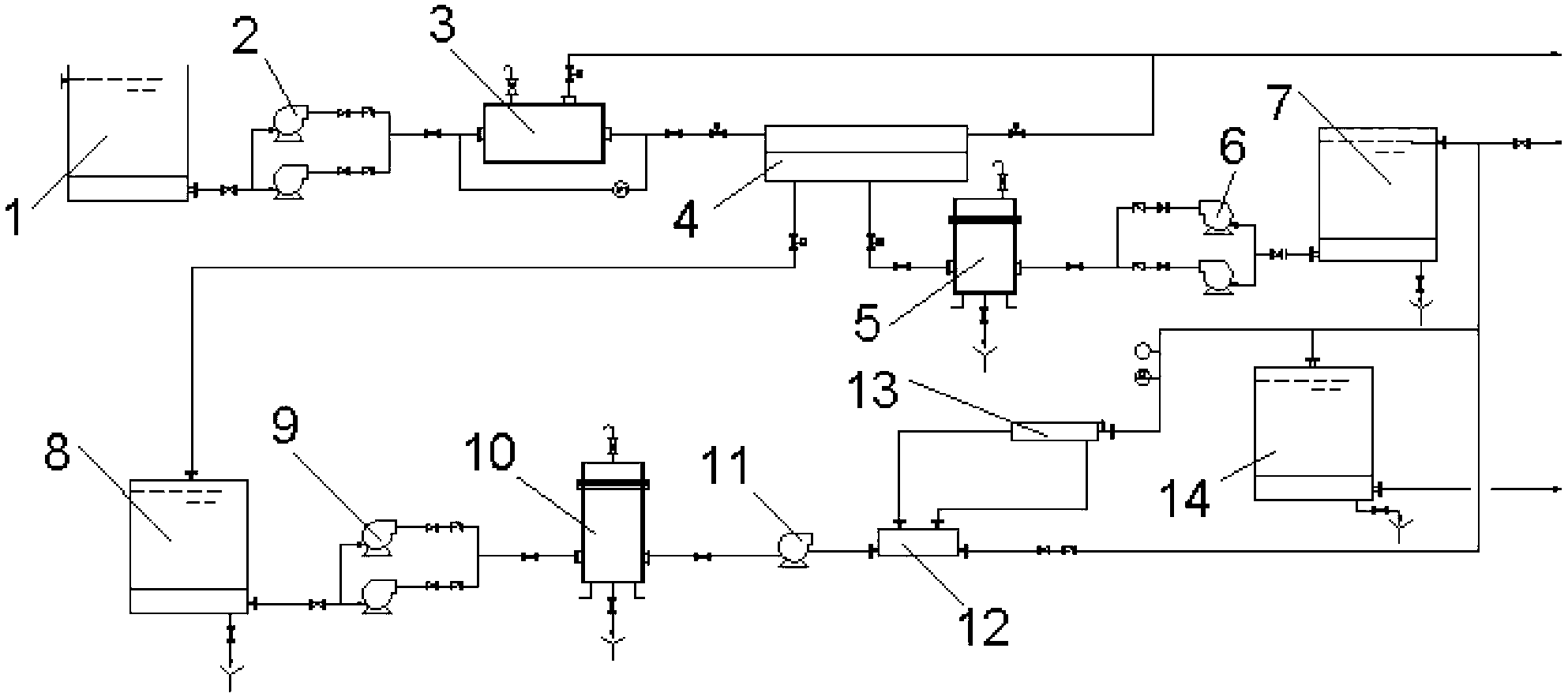

  为解决上述技术问题,本实用新型的技术方案是:它包括渗透液水池 ,其特征是:渗透液水池的出口装有渗透液提升泵,渗透液提升泵与 过滤器的进口通过管道连接,过滤器的出口通过管道与正渗透装置给 水侧的进口连接,正渗透装置提取液侧的出口通过管道与反渗透浓缩 装置的进口连接,反渗透浓缩装置的出口装有提取液提升泵,提取液 提升泵通过管道与提取液水箱的进口连接,提取液水箱的出口通过管 道分别与产水箱和反渗透装置的进口连接,反渗透装置的出口通过管 道与能量回收装置的进口连接。所述的正渗透装置提取液侧的第二出 口通过管道与稀释提取液水箱的进口连接,稀释提取液水箱的出口装 有给水泵,给水泵通过管道与保安过滤器的进口连接,保安过滤器通 过高压泵与能量回收装置的进口连接。

  本实用新型有益效果:

  产水水质好,此系统对TDS、TSS、TKN、COD去除率可达到94%-96%,C OD、 NH3-N等可以满足一级排放标准;抗污染性能好,其过膜驱动力 为膜两侧不同溶液的浓度差,因此在低压或零水力压力下便可进行过 滤操作,因此其膜污染发展较慢,清洗也相对简单而且效果比反渗透 好,保证膜设备能长时间稳定运行。

  相比于传统的垃圾渗滤液处理装置,本实用新型具有以下优点:低能 耗;无需额外提供碳源;占地面积小;不会产生大量污泥,无需提供 污泥处置设备;影响处理效果的因素较小,可操作性高。
