申请日2012.05.14
公开(公告)日2012.12.05
IPC分类号C02F9/04; C02F1/40; C02F103/10; C02F1/72; C02F1/52
摘要
本实用新型公开高效钻井完井废水处理装置STRS，包括隔油池，所述隔油池通过导管与提升泵连接，所述提升泵通过导管与特种絮凝系统连接，特种絮凝系统通过导管与高级催化氧化系统连接，所述高级催化氧化系统通过导管与低温浓缩分离系统连接，由于设有以上结构，本实用新型利用电化学原理、催化氧化原理催化氧化原理、络合原理和技术，实现了钻井完井废水处理工艺的特种快速多链絮凝、加速氧化，并通过低温浓缩分离，效地除去废水中的高COD，高氯离子、色度、悬浮物，实污染物的零排放和污染物的再生利用。
权利要求书
1.高效钻井完井废水处理装置STRS，其特征在于：包括隔油池，所述隔油池通过导管与提升泵连接，所述提升泵通过导管与特种絮凝系统连接，特种絮凝系统通过导管与高级催化氧化系统连接，所述高级催化氧化系统通过导管与低温浓缩分离系统连接。
2.根据权利要求1所述高效钻井完井废水处理装置STRS，其特征在于：所述特种絮凝系统由特种絮凝器、高效沉淀池和中间水池I组成。
3.根据权利要求1所述高效钻井完井废水处理装置STRS，其特征在于：所述高级催化氧化系统包括过滤泵，所述中间水池I通过导管与过滤泵连接，所述过滤泵通过高效纤维过滤器与中间水池II连接，中间水池II通过导管与提升泵连接。
4.根据权利要求1所述高效钻井完井废水处理装置STRS，其特征在于：所述低温浓缩分离系统包括浓缩器，所述浓缩器1分别通过导管与蒸汽发生器2、分离器3以及循环泵I30连接，蒸汽发生器2通过两根导管与分离器3连接，分离器3的一端通过导管与浓缩器1连接，另一端通过导管与循环泵II31连接，浓缩器1的一端引出两根导管，其中一根导管通过阀门I20与提升泵4连接，另一根导管通过阀门II21与浓缩体回收器5连接，循环泵I30通过导管与分配器8连接，分配器3通过达标排放管99连接，浓缩器1的另一端通过导管将阀门III22连接在分离器3与循环泵II31连接的导管上。
说明书
高效钻井完井废水处理装置STRS
技术领域
本实用新型涉及石油钻井完井作业生产过程中废水处理，特别涉及一种高效钻井完井废水处理装置STRS。
背景技术
传统的钻井完井废水处理方法是运用化学沉淀反应、胶体化学吸附絮凝反应的原理，采用化学沉降、气浮、二级机械过滤和精滤等处理工工艺除去废水中的悬浮物和石油类污染物，但由于钻井完井作业废水组分特别复杂，污染物含量高，其废水中的高COD、高氯离子难以除去，其处理工艺和配套装置很难实现处理后废水的全面达标排放。只能用于生产回用或回注到地层中。
随着国家对环境保护的监管力度的加强(包括地层水)，已及国内能源需求的急剧增长，传统的处理工艺已经不能根本上解钻井完井作业过程中产生的废水对环境造成污染问题，因此，钻井完井废水的处置出路和处理技术问题，已成为制约石油天然气勘探开发产业可持续发展的瓶颈。处置不当将会引起环境事件，给中石油、中石化等能源开采企业造成较大的环境压力。
实用新型内容
为了克服现有技术中存在的上述不足之处，本实用新型的目的在于提供一种高效钻井完井废水处理装置，该装置须实现钻井完井废水的达标排放，有效解决传统处理工艺不能达标的问题，降低了钻井完井作业的环境风险。
为了达到上述之目的，本实用新型采用如下具体技术方案：高效钻井完井废水处理装置STRS，包括隔油池，所述隔油池通过导管与提升泵连接，所述提升泵通过导管与特种絮凝系统连接，特种絮凝系统通过导管与高级催化氧化系统连接，所述高级催化氧化系统通过导管与低温浓缩分离系统连接。
所述特种絮凝系统由特种絮凝器、高效沉淀池和中间水池I组成。
所述高级催化氧化系统包括过滤泵，所述中间水池I通过导管与过滤泵连接，所述过滤泵通过高效纤维过滤器与中间水池II连接，中间水池II通过导管与提升泵连接。

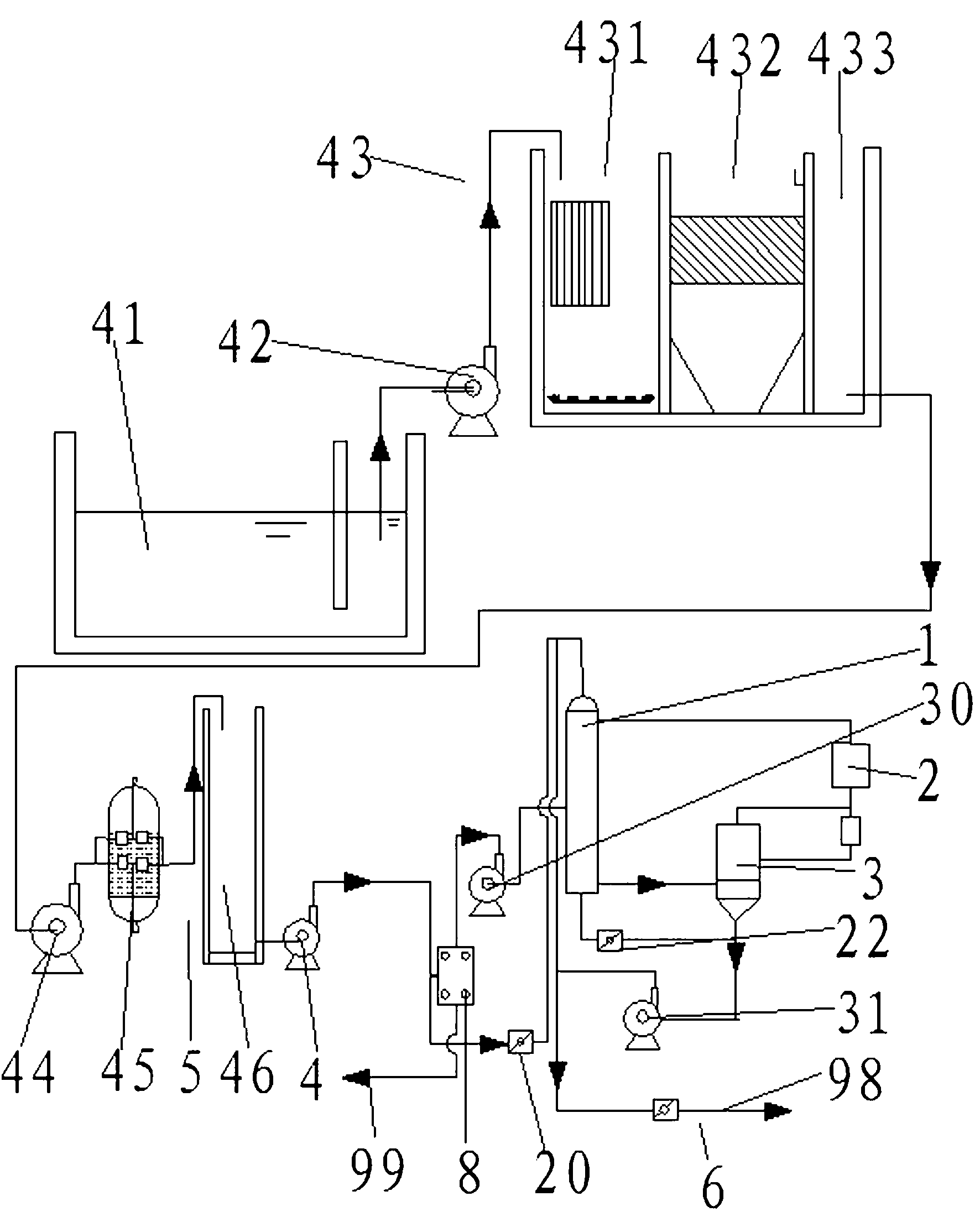

所述低温浓缩分离系统包括浓缩器，所述浓缩器1分别通过导管与蒸汽发生器2、分离器3以及循环泵I30连接，蒸汽发生器2通过两根导管与分离器3连接，分离器3的一端通过导管与浓缩器1连接，另一端通过导管与循环泵II31连接，浓缩器1的一端引出两根导管，其中一根导管通过阀门I20与提升泵4连接，另一根导管通过阀门II21与浓缩体回收器5连接，循环泵I30通过导管与分配器8连接，分配器3通过达标排放管99连接，浓缩器1的另一端通过导管将阀门III22连接在分离器3与循环泵II31连接的导管上。
与现有的技术相比，本实用新型具有以下突出优点和效果：由于设有以上结构，本实用新型利用电化学原理、催化氧化原理、络合原理和技术，实现了钻井完井废水处理工艺的特种快速多链絮凝、催化氧化，并通过低温浓缩分离，有效地除去废水中的高COD，高氯离子、石油类、色度、悬浮物，实污染物的零排放和污染物的再生利用。
