申请日2012.05.13
公开(公告)日2013.01.02
IPC分类号C02F9/04
摘要

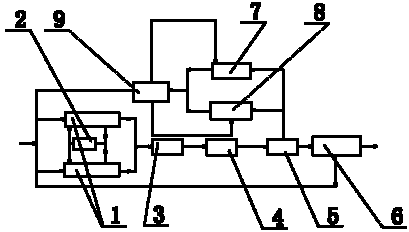

一种高效硝酸铵生产线废水处理装置，它由调节循环水池(1)、脱氨塔(2)、机械过滤器(3)、吸附过滤器(4)、一级反渗透装置(5)、阴阳离子交换器(6)、A浓缩液储罐(7)、B浓缩液储罐(8)、二级反渗透装置(9)构成。本实用新型的优点是：该装置将气提吹脱装置、反渗透装置、阴阳离子交换器有机结合在一起，有效的解决了硝酸铵废水处理难题，达到国家排放标准要求。安装简单、全部采用一体化机电设备、站地面积小、流程简单。
权利要求书
1. 一种高效硝酸铵生产线废水处理装置，其特征在于它由调节循环水池(1)、脱氨塔(2)、机械过滤器(3)、吸附过滤器(4)、一级反渗透装置(5)、阴阳离子交换器(6)、A浓缩液储罐(7)、B浓缩液储罐(8)、二级反渗透装置(9)构成，调节循环水池(1)通过水泵与脱氨塔(2)相通，脱氨塔(2)的出水口与调节循环水池(1)相通，调节循环水池(1)通过水泵与机械过滤器(3)相通，机械过滤器(3)与吸附过滤器(4)串联，吸附过滤器(4)出口与一级反渗透装置(5)相连，一级反渗透装置(5)的清水出口通过水泵进入阴阳离子交换器(6)，一级反渗透装置(5)的浓硝酸铵水出口通过水泵与A浓缩液储罐(7)和B浓缩液储罐(8)相通，A浓缩液储罐(7)和B浓缩液储罐(8)的出口与二级反渗透装置(9)的进口相通，二级反渗透装置(9)的浓硝酸铵水出口与A浓缩液储罐(7)和B浓缩液储罐(8)相通，二级反渗透装置(9)的清水出口
与调节循环水池(1)相通。
说明书
一种高效硝酸铵生产线废水处理装置
技术领域
本实用新型涉及高效硝酸铵生产线废水处理装置领域。
背景技术
目前，在硝酸铵生产线工作过程中，硝酸铵生产过程中的污水主要来源是真空蒸发、结晶工序产生的含氨及硝酸铵的废水，其中氨氮含量为2000-3000mg/L，氨与硝酸盐各占一半，需要用废水处理装置进行净化处理。而现有的硝酸铵生产线废水处理装置有的效果不够好, 有的结构复杂, 生产成本高。
实用新型内容
本实用新型的目的就是针对现有的硝酸铵生产线废水处理装置有的效果不够好, 有的结构复杂, 生产成本高之不足，而提供一种高效硝酸铵生产线废水处理装置。
本实用新型一种高效硝酸铵生产线废水处理装置，其特征在于它由调节循环水池、脱氨塔、机械过滤器、吸附过滤器、一级反渗透装置、阴阳离子交换器、A浓缩液储罐、B浓缩液储罐、二级反渗透装置构成，调节循环水池通过水泵与脱氨塔相通，脱氨塔的出水口与调节循环水池相通，调节循环水池通过水泵与机械过滤器相通，机械过滤器与吸附过滤器串联，吸附过滤器出口与一级反渗透装置相连，一级反渗透装置的清水出口通过水泵进入阴阳离子交换器，一级反渗透装置的浓硝酸铵水出口通过水泵与A浓缩液储罐和B浓缩液储罐相通，A浓缩液储罐和B浓缩液储罐的出口与二级反渗透装置的进口相通，二级反渗透装置的浓硝酸铵水出口与A浓缩液储罐和B浓缩液储罐相通，二级反渗透装置的清水出口
与调节循环水池相通。
本实用新型的优点是：该装置将气提吹脱装置、反渗透装置、阴阳离子交换器有机结合在一起，有效的解决了硝酸铵废水处理难题，达到国家排放标准要求。安装简单、全部采用一体化机电设备、站地面积小、流程简单。
