申请日2012.05.13
公开(公告)日2012.09.19
IPC分类号F16K27/00; F16K11/10
摘要
本发明公开了一种三阀芯的多路水处理阀，主要是在阀体上分布连有的第一、第二、第三阀芯腔内分别转动连有阀芯，阀芯底部端面水流道孔对应与阀芯腔底部端面水流道孔转向连通;阀体进水孔分别与第一、第三阀芯腔底部端面进水流道孔连通;阀体排污水孔与第三阀芯腔底部端面排污水流道孔连通;阀体出水孔与第二阀芯腔底部端面出水流道孔连通;阀体第一、第二上布水孔和第一、第二下布水孔对应与阀芯腔底部端面第一、第二上布水流道孔和第一、第二下布水流道孔连通。既可控制两只水处理罐同时向外输出过滤水;又可交替控制一只水处理罐在连续向外输出过滤水的同时，另一只水处理罐进行再生清洗，减少了水处理阀的使用数量，降低了企业的生产成本。
权利要求书

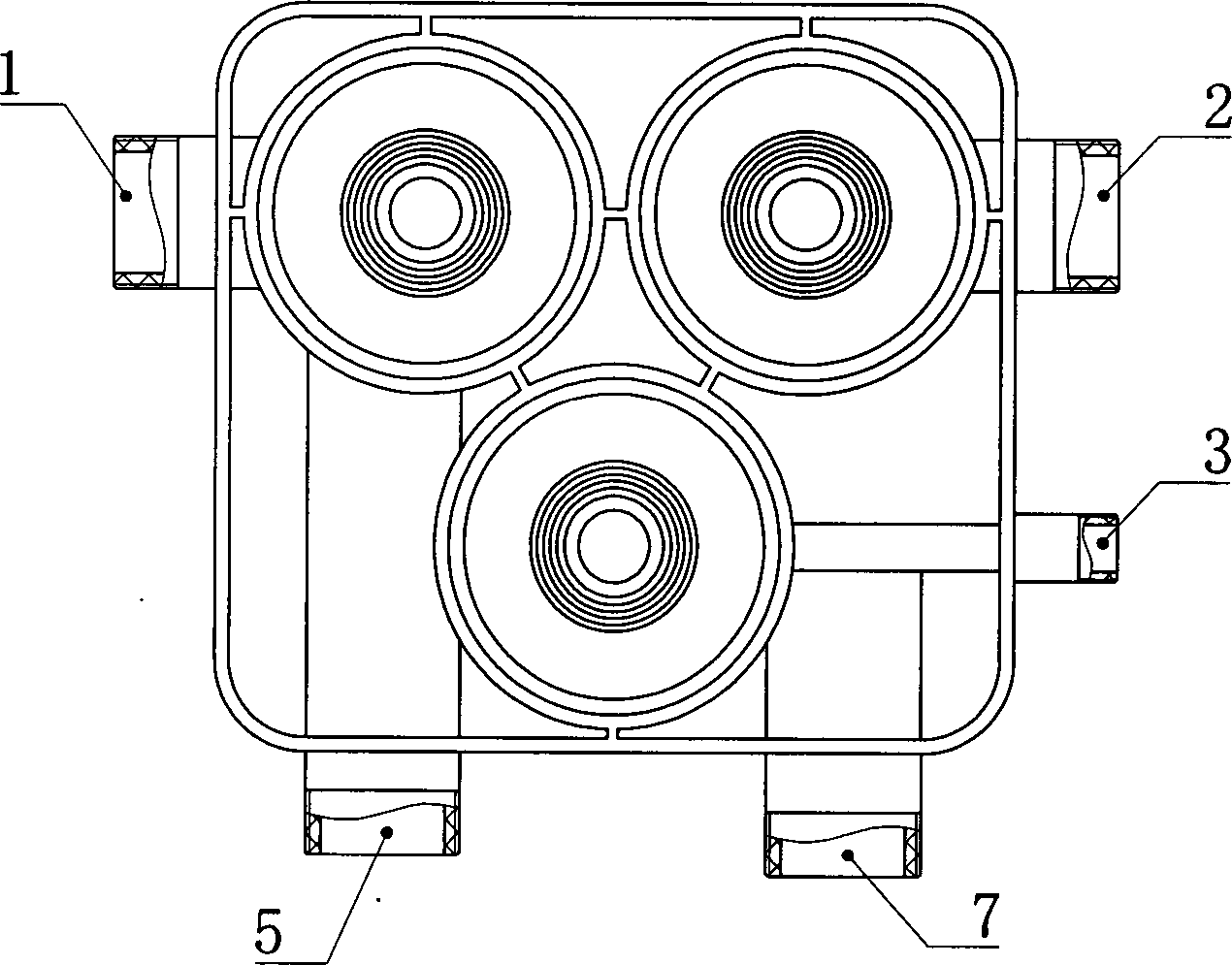

1.一种三阀芯的多路水处理阀，主要由阀体和在阀体上设有水孔 对应与阀体内腔水流道孔连通构成;其特征在于：在所述阀体上分布 连有第一、第二、第三阀芯腔(11、12、13);在所述的阀芯腔内分别 转动连有阀芯，所述阀芯的底部端面水流道孔对应与阀芯腔底部端面 水流道孔转向连通;所述阀体的进水孔(1)分别与第一、第三阀芯腔 (11、13)底部端面进水流道孔(1)连通;所述阀体的排污水孔(3) 与第三阀芯腔(13)底部端面排污水流道孔(3)连通;所述阀体的出 水孔(2)与第二阀芯腔(12)底部端面出水流道孔(2)连通;所述 阀体的第一、第二上布水孔(4、5)和第一、第二下布水孔(6、7) 对应与阀芯腔底部端面第一、第二上布水流道孔和第一、第二下布水 流道孔连通。
2.根据权利要求1所述一种三阀芯的多路水处理阀，其特征在于： 所述阀体的第一、第二上布水孔(4、5)对应与第一、第三阀芯腔(11、 13)底部端面第一、第二上布水流道孔(4、5)连通;所述第一、第 二下布水孔(6、7)对应与第一、第二、第三阀芯腔(11、12、13) 底部端面第一、第二下布水流道孔(6、7)连通。
3.根据权利要求2所述一种三阀芯的多路水处理阀，其特征在于： 在所述阀体上设有盐阀第一、第二水孔(8、9)，所述盐阀第一水孔(8) 与第一阀芯腔(11)底部端面盐阀第一水流道孔(8)连通，所述盐阀 第二水孔(9)与第二阀芯腔(12)底部端面盐阀第二水流道孔(9) 连通;在所述盐阀第二水孔(9)上连通有吸盐水孔(10)。
4.根据权利要求1所述一种三阀芯的多路水处理阀，其特征在于： 在所述阀体上设有盐阀第一、第二水孔(8、9)，所述盐阀第一水孔(8) 与第一阀芯腔(11)底部端面盐阀第一水流道孔(8)连通，所述盐阀 第二水孔(9)与第二阀芯腔(12)底部端面盐阀第二水流道孔(9) 连通;在所述盐阀第二水孔(9)上连通有吸盐水孔(10);所述第一、 第二上布水孔(4、5)对应与第一、第二、第三阀芯腔(11、12、13) 底部端面第一、第二上布水流道孔(4、5)连通;所述第一、第二下 布水孔(6、7)对应与第一、第三阀芯腔(11、13)底部端面第一、 第二下布水流道孔(6、7)连通。
说明书
一种三阀芯的多路水处理阀
(一)技术领域：本发明涉及水处理装置;具体涉及一种三阀芯的多路 水处理阀。
(二)背景技术：目前，国、内外现有技术中的多路水处理阀，其结构 通常是在阀体内设有单个阀芯来转向控制进行水处理工作。由于多路水 处理阀与水处理罐连接工作一定时间后，需要间断关闭阀体出水孔停止 向外输出过滤水，待对水处理罐内的滤料存积的杂质污物进行再生清洗 后，方可开启出水孔向外输出过滤水。为解决间断停止向外输出过滤水 的不足，企业通常是采用单体水处理阀与单只水处理罐连接成两组或多 组水处理装置，进行交替工作来弥补水处理阀向外输出过滤水的间断。 所述两组或多组水处理装置的连接使用，明显地增加了企业的生产成本。
(三)发明内容：针对上述现有技术存在的不足，本发明的目的在于提 供一种三阀芯的多路水处理阀，旨在工作时既可进行向外输出过滤水， 又可控制在连续向外输出过滤水的同时进行再生清洗工作，以减少水处 理阀的使用数量，实现降低企业的生产成本。
为实现上述目的，本发明一种三阀芯的多路水处理阀的技术方案是这 样实现的，主要由阀体和在阀体上设有水孔对应与阀体内腔水流道孔连 通构成;它是在所述阀体上分布连有第一、第二、第三阀芯腔;在所述 的阀芯腔内分别转动连有阀芯，所述阀芯的底部端面水流道孔对应与阀 芯腔底部端面水流道孔转向连通;所述阀体的进水孔分别与第一、第三 阀芯腔底部端面进水流道孔连通;所述阀体的排污水孔与第三阀芯腔底 部端面排污水流道孔连通;所述阀体的出水孔与第二阀芯腔底部端面出 水流道孔连通;所述阀体的第一、第二上布水孔和第一、第二下布水孔 对应与阀芯腔底部端面第一、第二上布水流道孔和第一、第二下布水流 道孔连通。
本发明通过采取上述结构，工作时，单体水处理阀分别与两只水处理 罐连接使用，通过先后转动第一、第二、第三阀芯腔内的阀芯，使其阀 芯底部端面水流道孔各自对应与第一、第二、第三阀芯腔底部端面水流 道孔转向连通。既可实现同时控制两只水处理罐向外输出过滤水;又可 交替控制一只水处理罐在连续向外输出过滤水的同时，另一只水处理罐 进行再生清洗工作，有效地减少了现有技术中水处理阀的使用数量，明 显地降低了企业的生产成本。
