申请日2012.05.13
公开(公告)日2012.12.05
IPC分类号F16K11/00; F16K27/00
摘要
本实用新型公开了一种带有检测孔的多路水处理阀，它是在阀体的进水孔或/和出水孔上连通有检测孔。工作时，将所述阀体进水孔或/和出水孔上的检测孔通过测试水管与水处理监控装置相接，可分别实现将阀体进、出水孔处采样水质的压力、硬度和温度等有关测试信息，直接传输至水处理监控装置检测显示，供操作人员及时控制多路水处理阀进行不同的工作调整。在阀体上直接安装连接水处理监控装置和进行检测操作方便快捷，明显地减少了现有技术中安装连接的部件，有效地降低了企业的生产成本。
权利要求书

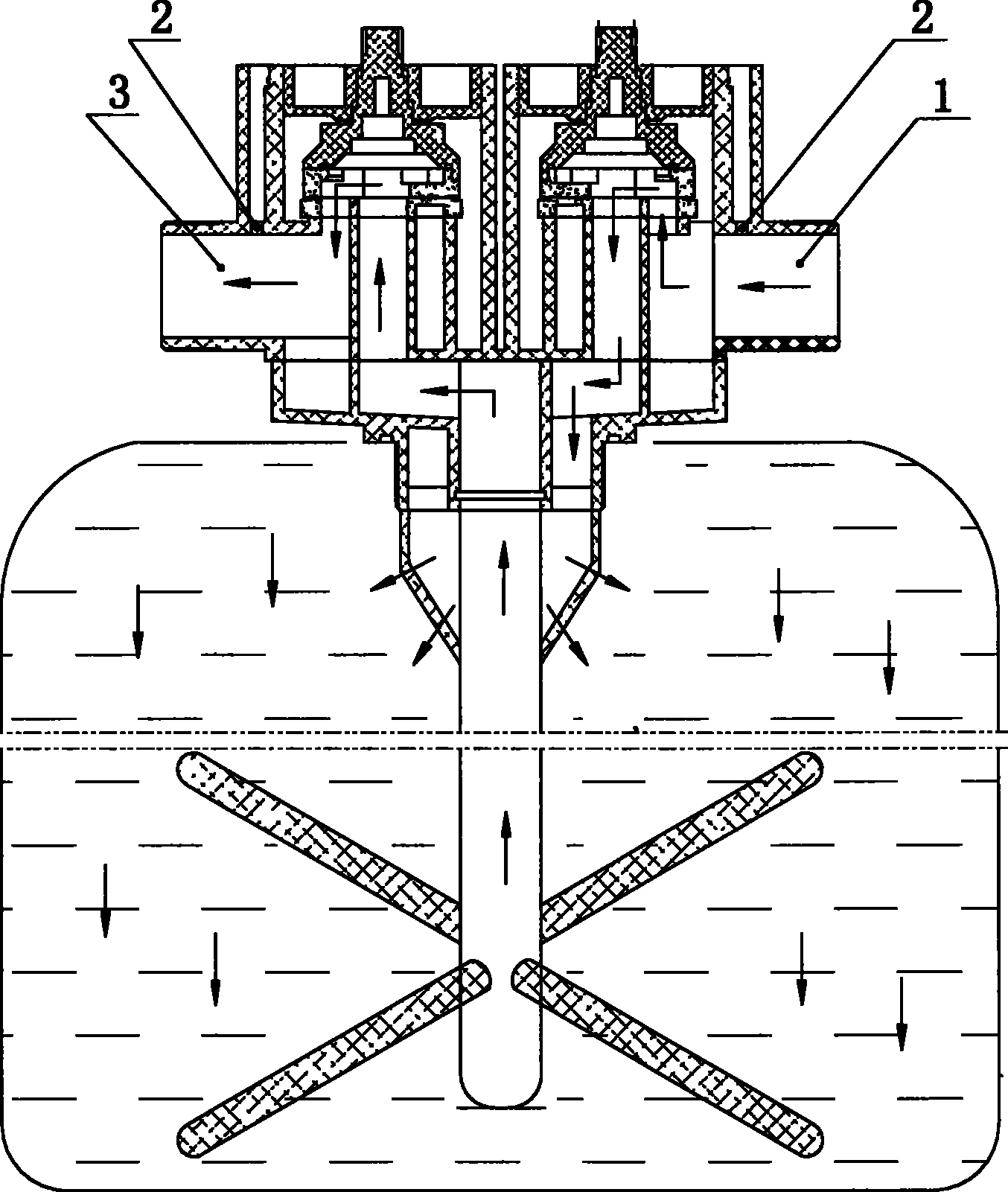

1.一种带有检测孔的多路水处理阀，其特征在于：在阀体的进水 孔(1)或/和出水孔(3)上连通有检测孔(2)。
2.根据权利要求1带有检测孔的多路水处理阀，其特征在于：在 阀体的进水孔(1)上连通有检测孔(2)。
3.根据权利要求1带有检测孔的多路水处理阀，其特征在于：在 阀体的出水孔(3)上连通有检测孔(2)。
4.根据权利要求1带有检测孔的多路水处理阀，其特征在于：在阀 体的进水孔(1)和出水孔(3)上分别连通有检测孔(2)。
说明书
带有检测孔的多路水处理阀
(一)技术领域：本实用新型涉及水处理装置;具体涉及一种带有 检测孔的多路水处理阀。
(二)背景技术：现有技术中的多路水处理阀，工作中要经常检测 处理水的压力、硬度和温度等有关指标。通常是在连于多路水处理 阀的进、出水管路上安装检测装置。其存在不足：一是受多路水处 理阀体内腔流道结构和连接位置的限制，安装连接检测装置和进行 测试操作十分不便;二是在进、出水管路上安装检测装置需要增加 多组连接部件，明显地增加了企业的生产成本。
(三)发明内容：针对上述现有技术存在的不足，本实用新型的目 的在于提供一种带有检测孔的多路水处理阀，旨在实现安装水处理 检测装置和测试操作方便，以及降低企业的生产成本。
为实现上述目的，本实用新型带有检测孔的多路水处理阀的技术 方案是这样实现的，它是在阀体的进水孔或/和出水孔上连通有检测 孔。
实施上述技术方案时，本实用新型可以在阀体的进水孔上连通有 检测孔。
实施上述技术方案时，本实用新型也可以在阀体的出水孔上连通 有检测孔。
实施上述技术方案时，本实用新型还可以在阀体的进水孔和出水 孔上分别连通有检测孔。
本实用新型通过采取上述结构，工作时，将所述阀体进水孔或/ 和出水孔上的检测孔通过测试水管与水处理监控装置相接，可分别 实现将阀体进、出水孔处采样水质的压力、硬度和温度等有关测试 信息，直接传输至水处理监控装置检测显示，供操作人员及时控制 多路水处理阀进行不同的工作调整。在阀体上直接安装水处理监控 装置和进行检测操作方便快捷，明显地减少了现有技术中安装连接 的部件，有效地降低了企业的生产成本。
