申请日2012.05.10
公开(公告)日2012.09.05
IPC分类号E03C1/122; E03C1/12
摘要
本发明公开了一种废水循环装置及其工作方法，它包括积水盒、废水箱、活动踏板、伸缩琴喉和至少一根水管，所述活动踏板设置在积水盒内，积水盒内设置有支撑活动踏板的至少两个受压弹簧，所述伸缩琴喉内有一圆形储水伸缩腔，所述伸缩琴喉固定在活动踏板下方，本发明主要针对家庭的废水进行二次循环利用，将废水直接引入积水盒，人站在活动踏板上，在重力下压缩伸缩琴喉，将废水通过水管传输到废水箱，再通过废水箱输送到有需求的地方，使废水资源得到二次循环利用的同时，还实现了节能环保。
权利要求书

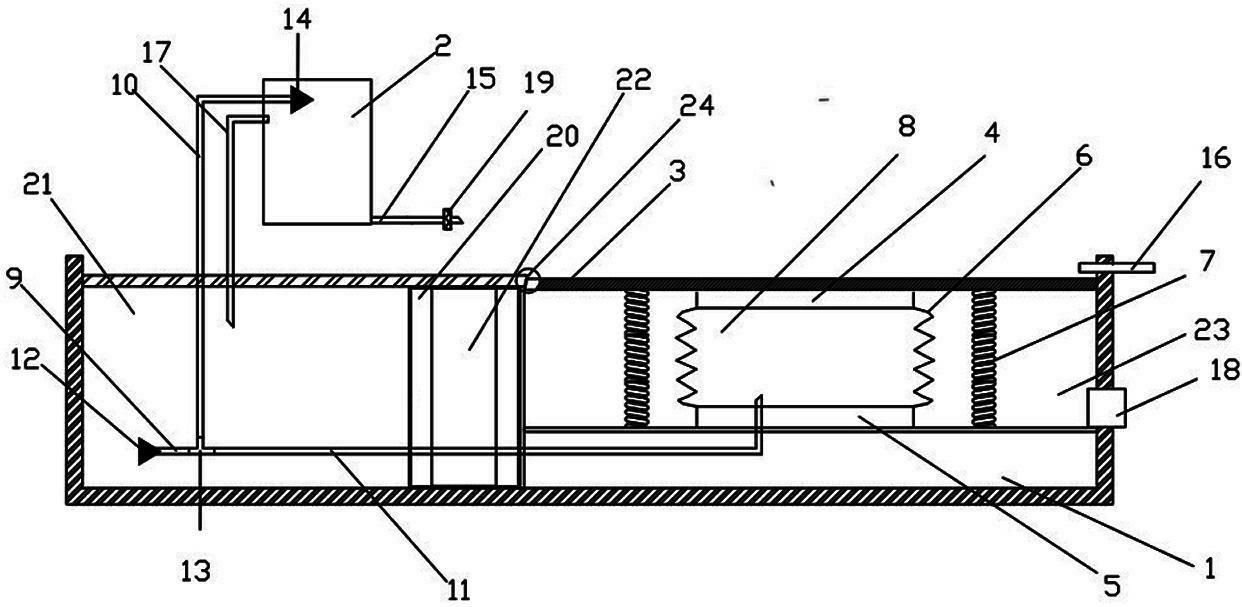

1.一种废水循环装置，其特征在于，它包括积水盒、废水箱、活动踏板、伸缩琴喉和至少一根水管，所述活动踏板设置在积水盒内，积水盒内设置有支撑活动踏板的至少两个受压弹簧，所述伸缩琴喉内有一圆形储水伸缩腔，所述伸缩琴喉固定在活动踏板下方，另外设置有三通接头，所述三通接头连接有第一水管、第二水管和第三水管，所述第一水管的端口设置在积水盒内且第一水管的端口设置有第一单向阀，所述第二水管的端口连接废水箱，且第二水管的端口设置有第二单向阀，所述第三水管的端口连接在所述圆形储水伸缩腔内，所述废水箱下方设置有排水管，所述排水管外设置有水阀。
2.如权利要求1所述废水循环装置，其特征在于，所述废水箱上方设置有防溢流的第四水管，第四水管的端口位置比第二水管的端口位置略低，同时第四水管连接积水盒。
3.如权利要求1所述废水循环装置，其特征在于，所述积水盒设置有排出废物的排出口。
4. 如权利要求1所述废水循环装置，其特征在于，所述积水盒设置有进水管。
5.如权利要求1所述废水循环装置，其特征在于,所述积水盒包括依次排列的集水腔、过滤腔和回收腔，所述过滤腔内设置有过滤装置，所述第一单向阀设置在回收腔内，所述活动踏板和伸缩琴喉设置在集水腔内，所述活动踏板和集水腔交接处有一间隙。
6. 如权利要求5所述废水循环装置，其特征在于，所述集水腔连接进水管。
7.如权利要求5所述废水循环装置，其特征在于,所述集水腔内设置有上固定座和下固定座，所述上固定座和下固定座之间连接有伸缩琴喉，所述上固定座、下固定座和伸缩琴喉组成密封的圆形储水伸缩腔。
8.一种如权利要求1所述废水循环装置的工作方法，其特征在于，步骤如下：
(1)将废水引入积水盒;
(2)给活动踏板一个压力，活动踏板下压，带动伸缩琴喉压缩，伸缩琴喉的圆形储水伸缩腔内产生压力;
(3)第一单向阀自动关闭，第二单向阀自动打开，废水在压力下通过连接第二单向阀的水管进入水箱;
(4)压力消失后，活动踏板在受压弹簧的弹力下回位，带动伸缩琴喉回位，同时伸缩琴喉的圆形储水伸缩腔内产生吸力;
(5)第一单向阀自动打开，第二单向阀自动关闭，废水在吸力下通过连接第一单向阀的水管进入伸缩琴喉的圆形储水伸缩腔;
(6)用水时，打开水阀，废水在水压下通过排水管流出。
说明书
一种废水循环装置及其工作方法
技术领域
本发明涉及废水处理的技术领域，特别涉及一种废水循环装置及其工作方法。
背景技术
平时生活中一般会有很多的废水，例如，淋浴、洗脸和洗菜用的水，这些水往往还是可以进行二次回收利用，如果直接排出就会很浪费，特别是在一些水资源贫乏的地方，废水的二次回收利用就显得尤其重要，例如我们可以把这些废水资源收集起来冲厕所、灌溉庄稼等，这样就大大节约了水资源，随着人们环保意识的提高，怎样使废水能够得到二次循环利用成为人们需要思考的问题，目前市场上针对废水二次循环利用的装置较少，有的只是一些大型的废水处理设备，市场上还没有人销售针对家庭用的小型废水二次循环利用设备，因此导致人们平常淋浴的水、洗脸的水、洗菜的水都是直接排走，本发明的发明人根据这样的市场需求，全力研发一种可以收集家用废水，使废水资源得到二次循环利用，且节能环保的装置。
发明内容
本发明的目的是提供一种废水循环装置及其工作方法，利用这样的装置实现废水的收集和二次利用，同时实现节能环保。
为实现上述目的，本发明采用以下技术方案：
一种废水循环装置，它包括积水盒、废水箱、活动踏板、伸缩琴喉和至少一根水管，所述活动踏板设置在积水盒内，积水盒内设置有支撑活动踏板的至少两个受压弹簧，所述伸缩琴喉内有一圆形储水伸缩腔，所述伸缩琴喉固定在活动踏板下方，另外设置有三通接头，所述三通接头连接有第一水管、第二水管和第三水管，所述第一水管的端口设置在积水盒内且第一水管的端口设置有第一单向阀，所述第二水管的端口连接废水箱，且第二水管的端口设置有第二单向阀，所述第三水管的端口连接在所述圆形储水伸缩腔内，所述废水箱下方设置有排水管，所述排水管外设置有水阀。
进一步的，所述废水箱上方设置有防溢流的第四水管，第四水管的端口位置比第二水管的端口位置略低，同时第四水管连接积水盒。
进一步的，所述积水盒设置有排出废物的排出口。
进一步的，所述积水盒包括依次排列的集水腔、过滤腔和回收腔，所述过滤腔内设置有过滤装置，所述第一单向阀设置在回收腔内，所述活动踏板和伸缩琴喉设置在集水腔内，所述活动踏板和集水腔交接处有一间隙。
进一步的，所述集水腔连接进水管。
进一步的，所述集水腔内设置有上固定座和下固定座，所述上固定座和下固定座之间连接有伸缩琴喉，所述上固定座、下固定座和伸缩琴喉组成密封的圆形储水伸缩腔。
上述废水循环装置的工作方法，步骤如下：
(1)将废水引入积水盒;
(2)给活动踏板一个压力，活动踏板下压，带动伸缩琴喉压缩，伸缩琴喉的圆形储水伸缩腔内产生压力;
(3)第一单向阀自动关闭，第二单向阀自动打开，废水在压力下通过连接第二单向阀的水管进入水箱;
(4)压力消失后，活动踏板在受压弹簧的弹力下回位，带动伸缩琴喉回位，同时伸缩琴喉的圆形储水伸缩腔内产生吸力;
(5)第一单向阀自动打开，第二单向阀自动关闭，废水在吸力下通过连接第一单向阀的水管进入伸缩琴喉的圆形储水伸缩腔;
(6)用水时，打开水阀，废水在水压下通过排水管流出。
本发明的有益效果在于：本发明主要针对家庭的废水进行二次循环利用，将淋浴、洗菜、洗脸的水直接引入积水盒，人站在活动踏板上，在重力作用下压缩伸缩琴喉，就可以将废水通过水管传输到废水箱，废水箱一般可以设置在厕所或者室外，这样废水可以再次用来冲厕所，或者灌溉庄稼等，同时也不需要消耗电能，使废水资源得到二次循环利用的同时，还实现了节能环保。
